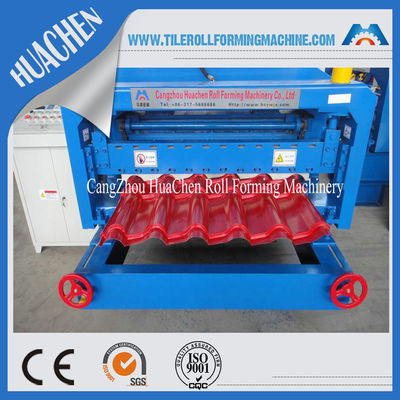

7.5 किलोवाट नालीदार शीट धातु रोलिंग उपकरण 4 - 8 एम / मिनट बनाने की गति के साथ

7.5 किलोवाट नालीदार शीट धातु रोलिंग उपकरण 4 - 8 एम / मिनट बनाने की गति के साथ

त्वरित विवरण:
मशीन उत्पाद प्रोफाइल की श्रृंखला पर लगातार रोल बनाने और स्टेप टाइल्स को दबाने के लिए है।लंबाई को सेट या असीमित किया जा सकता है और प्रत्येक चरण की गहराई 10 से 30 मिमी समायोज्य है।
इस छत टाइल रोल बनाने की लाइन में हाइड्रोलिक सिंगल हेड टाइप अनकॉइलर, रोल बनाने वाली मुख्य मशीन, हाइड्रोलिक बनाने वाली टाइल मशीन, हाइड्रोलिक स्वचालित काटने की मशीन, उत्पाद रन आउट टेबल, पीएलसी स्वचालित नियंत्रण कैबिनेट शामिल हैं।
मशीन की संरचना
रोल बनाने की मुख्य मशीन…………………………1 यूनिट
कटिंग सिस्टम ………………………………………..1 यूनिट
प्रेसिंग सिस्टम ……………………………………… 1 यूनिट
मैनुअल डी-कॉइलर ……………………………………… 1 यूनिट
नियंत्रण कक्ष………………………………..1 इकाई
हाइड्रोलिक स्टेशन ……………………………………… 1 यूनिट
मैनुअल आउट टेबल ……………………………….2 यूनिट
स्पेयर टूल्स ………………………………………एक बॉक्स

अनुप्रयोग:
इस लाइन द्वारा निर्मित रंगीन स्टील की टाइलें सुंदर, सुरुचिपूर्ण और महान दिखती हैं।वे व्यापक रूप से बगीचे की छत जैसे कारखाने, होटल, प्रदर्शनी केंद्र, विला, नागरिक निर्माण, आदि के रूप में उपयोग किए जाते हैं।
विशेष विवरण:
1: कुंडल की चौड़ाई: प्रोफाइल तक
2: काम करने की गति: 4-8 मीटर/मिनट
3: रोल स्टेशन: 18-24 स्टेशन

4: रोलर की सामग्री: 45 # स्टील, पॉलिश और क्रोम के साथ लेपित;
5: मुख्य शाफ्ट की सामग्री: 45﹟ फोर्ज स्टील व्यास रोलर: Ф75 मिमी
6: मुख्य शक्ति: 7.5 किलोवाट
7: मोटाई बनाने: 0.3 मिमी-0.8 मिमी रंग स्टील
8: ट्रांसमिशन: चेन द्वारा 1.2 इंच सिंगल लाइन
9: प्रेस सिस्टम: Cr12 सामग्री को अपनाएं
10: मशीन का आकार: लगभग 9500x1600x1200 (मिमी) एल एक्स डब्ल्यू एक्स एच
11: वजन: लगभग 8000 किग्रा
12: रंग: नीला
13: विक्रेता परीक्षण मशीन को सामग्री प्रदान करेगा, अंतिम उत्पाद अधिकतम 3-5 मीटर तक होना चाहिए।जब उत्पाद हस्ताक्षरित उत्पाद के समान होगा, तो विक्रेता मशीन का परीक्षण करना बंद कर देगा।
14: मशीन नया स्टेशन अपनाती है (ऐसा स्टेशन बहुत मजबूत है और जीवन अधिक लंबा है)
15: मशीन में चार 350 मिमी ऊंचाई वाले पैर होने चाहिए (पेंच द्वारा संयुक्त)
16: फीडिंग और गाइड: 45 # सामग्री को अपनाएं, और यह फीडिंग साइज को समायोजित करने के लिए पूर्व है
17: पूर्ण मशीन अपनाने वाला कवर: यह बीमाकर्ता के लिए सुरक्षित है।
18: काटना:
(1) हाइड्रोलिक कटिंग
(2) बनाने के बाद काटना: रोल बनाने के बाद शीट को आवश्यक लंबाई में काटें
(3) कटिंग मोशन: मुख्य मशीन अपने आप रुक जाती है और कटिंग हो जाएगी।काटने के बाद, मुख्य मशीन अपने आप चालू हो जाएगी।
(4) ब्लेड की सामग्री: Cr12 गर्मी उपचार के साथ
(5) लंबाई मापने: स्वचालित लंबाई मापने
(6) लंबाई की सहनशीलता: 3 मी +/- 1.5 मिमी

तकनीकी प्रक्रिया
डेकोइलिंग-फीडिंग एंड गाइड-रोल फॉर्मिंग ---- प्रेस --- लंबाई में कटौती-उत्पाद पैकिंग मैनुअल
