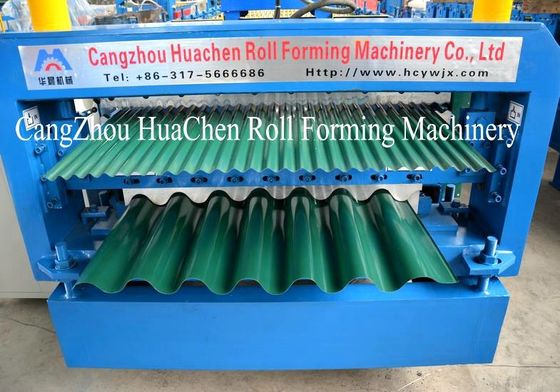

क्षैतिज गति 15-18m / मिनट शीत रोल पूर्व, नालीदार छत पत्र बनाने की मशीन

क्षैतिज गति 15-18m / मिनट शीत रोल पूर्व, नालीदार छत पत्र बनाने की मशीन

आवेदन:

डबल परत रोल बनाने की मशीन एक पंक्ति या इसी तरह के दो प्रोफाइल में नालीदार छत और IBR छत उत्पादन अलग नहीं कर सकता।

उत्पादों को व्यापक रूप से इस्पात संरचना बड़े पैमाने पर गोदाम, पौधों, सुपरमार्केट, शॉपिंग मॉल, व्यापार बाजार, स्टेडियमों, छुट्टी गांवों, आरोग्य, होटल, विला, घरों, और ग्रीनहाउस के विभिन्न प्रकार के निर्माण में किया जाता है।

तकनीकी पैमाने:

1) मुख्य मोटर बिजली: 5.5kw

2) ड्राइव: चेन

3) मुख्य शाफ्ट व्यास: ¢ 76mm सामग्री: 45 # इस्पात बनाने और बुझती

4) रोलर सामग्री: 45 # इस्पात बनाने और बुझाना उपचार कठोरता 58-62, क्रोम लेपित 0.05 mm

5) रोल स्टेशन: ऊपरी परत के लिए 16 समूहों और निचले स्तर के लिए 20 समूहों

6) कच्चे माल: 0.3-0.8 मिमी

7) कच्चे माल की चौड़ाई: 1250 मिमी

8) मान्य चौड़ाई के बाद fromed: 1150mm और 1000mm9) काम की गति: 10 एम - 15 मीटर / मिनट (समय काटने को बाहर करें)

10) लंबाई सहिष्णुता: ± 2mm

11) मशीन का वजन: के बारे में 8ton

के बारे में 10500 × 1800 × 1900mm एल एक्स डब्ल्यू एक्स एच: 12) मशीन के आकार

13) मशीन का रंग: customer14 पर निर्भर करती है) सांकेतिक शब्दों में बदलनेवाला: Omron

15) नियंत्रण: पीएलसी पैनासोनिक, जापान में किया। 380V 50 हर्ट्ज

16) कंप्यूटर ऑपरेटिंग पैनल: स्क्रीन छू

17) काटना: हाइड्रोलिक cutting18) ऑटो काटने जब सेट लंबाई तक पहुँचने।

19) हाइड्रोलिक पावर: 3KW

20) ब्लेड सामग्री: Cr12, quenched 58 ° -62 °

21) काम के दबाव: 16mpa

22) काटना सहिष्णुता: +/- 1.5 मिमी

कार्य प्रवाह:

Uncoiler खिला-रोल बनाने --- लंबाई-आउटपुट तालिका के लिए हाइड्रोलिक कटौती

मुख्य संरचना का चरित्र

एक) संरचना सरल है और मशीन की उपस्थिति सुंदर है क्योंकि हम आकार इस्पात संरचना अपनाने और संयोजक के सबसे पेंच जो मशीन लचीला और मजबूत बनाना है।

इतना है कि वे बहुत प्रभावी ढंग से मशीन सामान्य कार्य सुनिश्चित ख) मशीन के सभी घटकों ब्रांड प्रसिद्ध उद्यम से कर रहे हैं।

ग) हम अपनाने स्वत: लंबाई तय बनाने और लंबाई की गारंटी करने के deforming बिना सटीक और तैयार उत्पाद स्पष्ट करने के लिए काट रहा है।

घ) यह बहुत उपकरण स्थापित करने के लिए आसान है और कारखाने में उत्पादन के लिए उपयुक्त है।

ई) उच्च दक्षता के साथ कम शोर

फायदा:

दो प्रोफाइल छत पैनल के लिए उपलब्ध है, एक फ्रेम साझा लागत बचाने के लिए।

1) विभिन्न छत पैनलों और दीवार पैनलों का उत्पादन करने के लिए प्रयुक्त
2) उत्पादित पैनलों नीचे के रूप में इस तरह के फायदे हैं:
एक) ठीक प्रोफ़ाइल
ख) आकर्षक रंग
चंचल सी) कनेक्ट
घ) थोड़ा घुमावदार
3) दोहरे स्तर रोल बनाने की मशीन
4) हम डिजाइन और यह अपने विशेष प्रोफाइल हिट करने के लिए विभिन्न प्रकार के निर्माण कर सकते हैं
