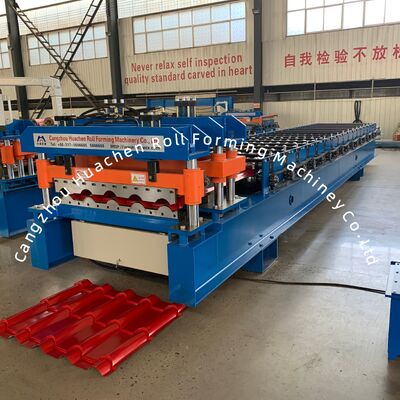

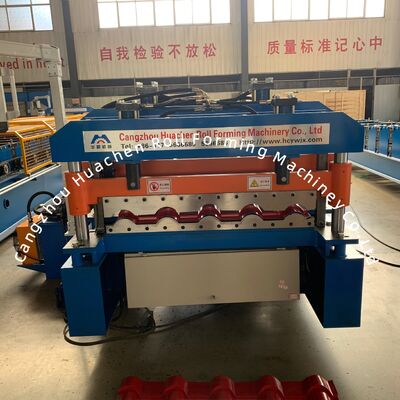

| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री का प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6 मिमी |
| चौड़ाई | 1219 मिमी |
| रोलर स्टेशन | 18 स्टेशन |
| रोलर और शाफ्ट सामग्री | 45# इस्पात को बुझाना और कोटिंग करना |
| शाफ्ट का व्यास | Φ70 मिमी |
| कटर सामग्री | CR12 |
| ड्राइव प्रकार | चेन ड्राइव |
| गति | 4 मी/मिनट |
| कुल शक्ति | 5.5 + 5.5 किलोवाट |
| वोल्टेज | 380V 50Hz 3 चरण |
यह घटक कॉइल का समर्थन करता है और घूर्णी आंदोलन को सक्षम करता है। असर क्षमताः 5T। आंतरिक व्यासः 470-530 मिमी (मांग के अनुसार समायोजित) ।ऑपरेशन के दौरान मशीन को नुकसान से रोकने के लिए ब्रेक डिवाइस से लैस.
रोल बनाने के लिए सही स्थिति में कॉइल का मार्गदर्शन करता है। रंग या मोटाई बदलने पर सुविधाजनक पूर्व-कटिंग के लिए हाथ खींचने वाले काटने वाले उपकरण शामिल हैं।
सामग्री 45# स्टील कटिंग और प्लेटिंग है। प्रसंस्कृत रोलर्स चिकनी, कठोर, जंग प्रतिरोधी हैं, और ऑपरेशन के दौरान शीट को खरोंच नहीं करेंगे।
काटने के संचालन के लिए कटर चलाता है। हाइड्रोलिक टैंक 46 # हाइड्रोलिक तेल का उपयोग करता है। उच्च तेल तापमान समस्याओं को रोकने के लिए आंतरिक परिसंचरण शीतलन के लिए शीतलन पंखे से लैस है।सोलेनोइड वाल्व का ब्रांडहुएडे।

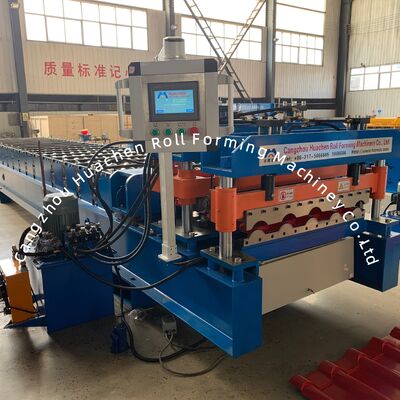

इसमें स्वचालित और मैनुअल ऑपरेशन मोड हैं। टचस्क्रीन के माध्यम से लक्ष्य शीट की लंबाई और मात्रा को सेट करने की अनुमति देता है। सरल और आसान ऑपरेशन प्रणाली। विद्युत घटक ब्रांडः वीएफडीः डेल्टा,सर्किट ब्रेकर: डेलिक्सी, संपर्ककर्ताः डेलिक्सी, रिलेः शिनलिंग, पीएलसीः डेल्टा, ट्रांसफार्मरः डेलिक्सी।
तैयार उत्पादों को इकट्ठा करता है। उत्पाद को बिना खरोंच के आगे बढ़ाने के लिए रोलर्स से लैस ब्रैकेट।
| घटक | मात्रा |
|---|---|
| चेन | 2 सेट |
| सोलेनोइड वाल्व | 1 सेट |
| यात्रा स्विच | 2 सेट |
| ओपन-एंड फ्रेंच कुंजी | 2 सेट |
| हेक्सागोन फ्रिंच | 2 सेट |
| काउंटर | 1 सेट |
| कुंजी | 2 सेट |
| तेल सील | 1 सेट |
रोलर्स की सामग्रीः 45# स्टील, रोलर्स की सतहों को पॉलिश करना, हार्डप्लेट करना।पॉलिश सतह और मोल्ड की ओर गर्मी उपचार भी मोल्डिंग प्लेट सतह चिकनी और यह मुहर लग रही है जब चिह्नित किया जा करने के लिए आसान नहीं रख सकते हैं.
हाइड्रोलिक तेलः हाइड्रोलिक तेल टैंक में 40# हाइड्रोलिक तेल, पंप काटने की मशीन को काटने का काम शुरू करने के लिए ड्राइव करता है। लक्ष्य टुकड़ा की लंबाई समायोज्य है और इसका अंक समायोजित किया जा सकता है।कम्प्यूटेड मोड में दो मोड होते हैं: स्वचालित और मैनुअल एक। प्रणाली का संचालन और उपयोग करना आसान है। पीएलसीः यूरा (ग्राहक की आवश्यकता के अनुसार अनुकूलित किया जा सकता है) ।
