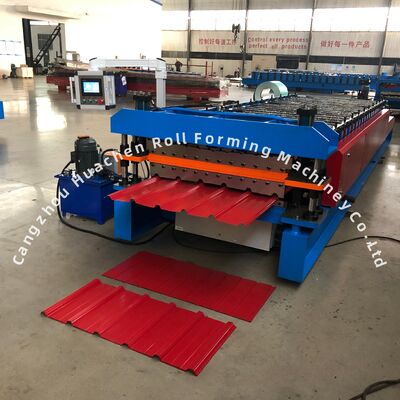

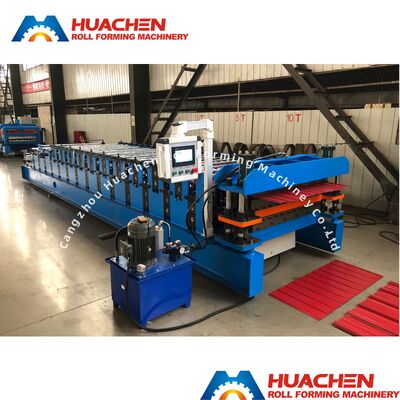

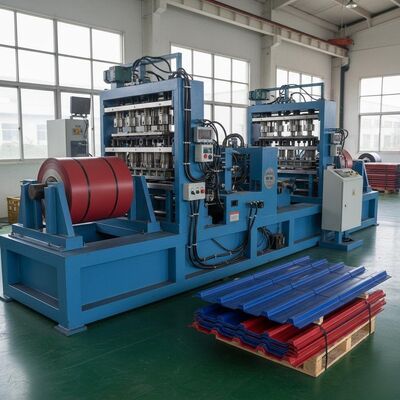

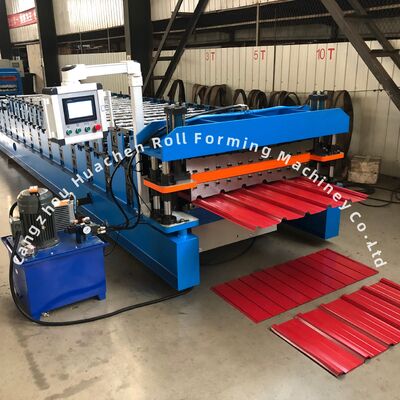

औद्योगिक निर्माण अनुप्रयोगों के लिए सीई प्रमाणित शीट मेटल रोल फॉर्मर।
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री का प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6मिमी |
| चौड़ाई | 1250मिमी |
| रोलर स्टेशन | ऊपरी: 10 स्टेशन; नीचे: 14 स्टेशन |
| रोलर और शाफ्ट सामग्री | 45# स्टील क्वेंचिंग और प्लेटिंग |
| शाफ्ट का व्यास | φ70मिमी |
| कटर सामग्री | सीआर12 |
| ड्राइव प्रकार | चेन ड्राइव |
| गति | 15मी/मिनट |
| कुल शक्ति | 5.5+5.5किलोवाट |
| वोल्टेज | 380V 50Hz 3फेज (अनुकूलित किया जा सकता है) |
| घटक | विवरण |
|---|---|
|
5T मैनुअल डिकोइलर
|
इस भाग का उपयोग कॉइल का समर्थन करने और कॉइल को घुमावदार तरीके से बनाने के लिए किया जाता है।
|
|
फीडिंग टेबल और प्री-कटर
|
कॉइल को सही स्थिति में निर्देशित करता है और इसे रोल फॉर्मिंग भाग में निर्देशित करता है। रंग या मोटाई बदलते समय सुविधाजनक प्री-कटिंग के लिए एक हैंड पुल कटिंग डिवाइस शामिल है। |
|
शाफ्ट और रोलर
|
सामग्री 45# स्टील क्वेंचिंग और प्लेटिंग है। संसाधित रोलर चिकने, कठोर होते हैं और जंग नहीं खाते हैं। काम करते समय शीट पर कोई खरोंच नहीं छोड़ेंगे। |
|
हाइड्रोलिक पंप स्टेशन
|
कटर को कटिंग का काम शुरू करने के लिए चलाता है। हाइड्रोलिक टैंक 46# हाइड्रोलिक तेल का उपयोग करता है। काम करते समय उच्च तेल तापमान से तेल पंप स्टेशन प्रभावित न हो, यह सुनिश्चित करने के लिए आंतरिक परिसंचरण शीतलन के लिए कूलिंग पंखे से लैस है। सॉलेनॉइड वाल्व ब्रांड: हुआडे |
|
टच स्क्रीन कंट्रोल कैबिनेट
|
कंट्रोल कैबिनेट में दो मोड हैं: स्वचालित और मैनुअल। लक्षित शीट की इकाई लंबाई और मात्रा को टचस्क्रीन में सेट किया जा सकता है। सिस्टम सरल और संचालित करने में आसान है। इलेक्ट्रिकल कंपोनेंट ब्रांड:
|
|
प्रेसिंग सेक्शन और कटर
|
ब्लेड की सामग्री सीआर12 है। उच्च शक्ति, बेहतर कठोरता और अच्छा घर्षण प्रतिरोध के साथ। |
|
आउटपुट टेबल
|
इस भाग का उपयोग गठित उत्पादों को इकट्ठा करने के लिए किया जाता है। ब्रैकेट को रोलर्स से सुसज्जित किया गया है ताकि उत्पाद को खरोंच के बिना आगे बढ़ाने में सुविधा हो। |
| भाग | मात्रा |
|---|---|
| चेन | 2 सेट |
| सॉलेनॉइड वाल्व | 1 सेट |
| ट्रैवल स्विच | 2 सेट |
| ओपन-एंड रिंच | 2 सेट |
| हेक्सागन रिंच | 2 सेट |
| काउंटर | 1 सेट |
| रिंच | 2 सेट |
| ऑयल सील | 1 सेट |
1) बीजिंग हवाई अड्डे के लिए उड़ान भरें, बीजिंग नान से कांगझोउ शी (1 घंटा) तक हाई-स्पीड ट्रेन से।
2) शंघाई हवाई अड्डे के लिए उड़ान भरें: शंघाई होंगकियाओ से कांगझोउ शी (4.5 घंटे) तक हाई-स्पीड ट्रेन से, फिर हम आपको उठा सकते हैं।
1. गुणवत्ता की जांच के लिए ग्राहक हमारे कारखाने में तकनीकी लोगों को भेजें।
2. हम मशीन की स्थापना के लिए खरीदार के कारखाने में तकनीशियनों को भेज सकते हैं।
