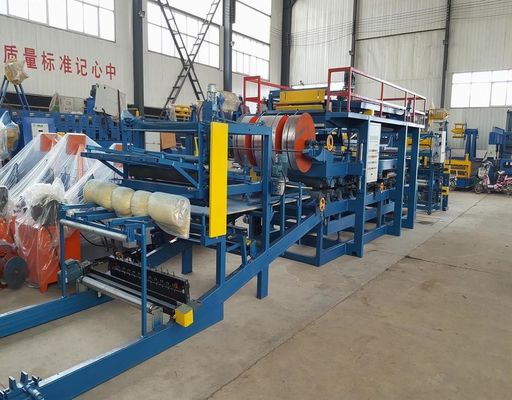

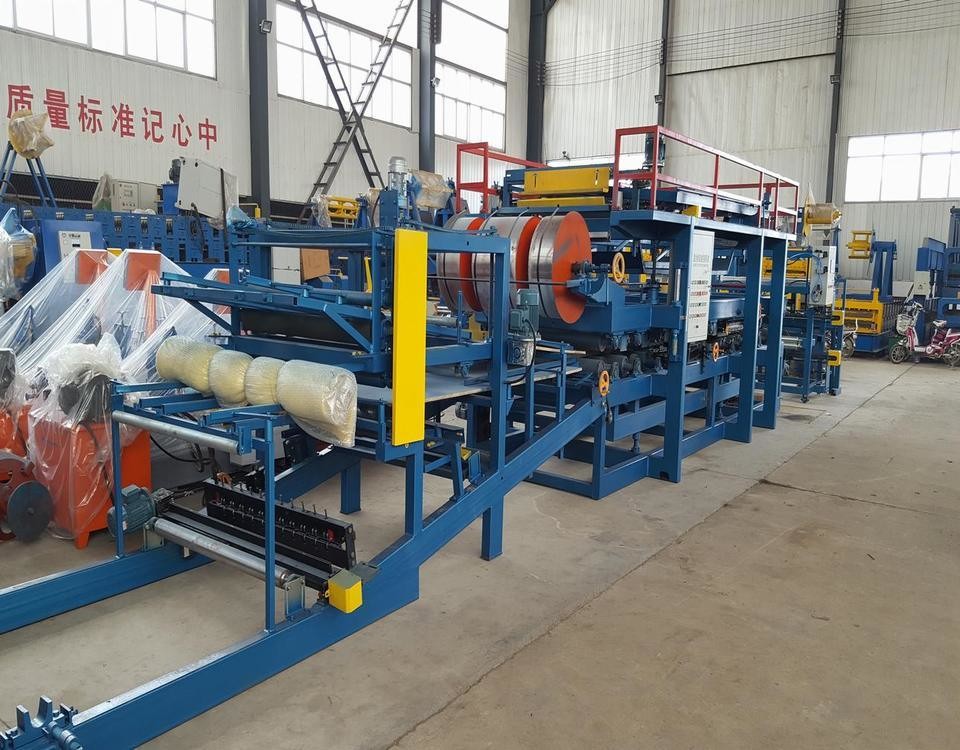

डबल मेटल फोम सैंडविच पैनल रोल बनाने की मशीन 1000 मिमी विकसित चौड़ाई, 0-5 मीटर/मिनट उत्पादन गति और 50-250 मिमी उत्पाद मोटाई के साथ

ईपीएस/रॉकवूल सैंडविच पैनल उत्पादन लाइन

ईपीएस और रॉकवूल कम्पोजिट सैंडविच पैनल उत्पादन लाइन आधुनिक निर्माण सामग्री उद्योग में औद्योगिक उपकरण का एक मुख्य हिस्सा है,दीवार और छत के एकीकृत पैनलों के कुशल निर्माण के लिए डिज़ाइन किया गया है जो थर्मल इन्सुलेशन प्रदान करते हैं, गर्मी प्रतिरोधी, अग्नि सुरक्षा, और सजावटी परिष्करण। This line transforms color-coated steel sheets and insulating core materials (EPS or fire-resistant Rockwool) into high-strength composite sandwich panels through a continuous process involving roll forming, लगाव, चिपकने वाला अनुप्रयोग, गर्मी और दबाव लेमिनेशन, और स्वचालित काटने।

I. मुख्य उत्पादन प्रक्रिया और उपकरण घटक

निरंतर उत्पादन लाइन में उच्च परिशुद्धता नियंत्रण प्रौद्योगिकी के साथ यांत्रिक, हाइड्रोलिक और विद्युत स्वचालन प्रणाली को एकीकृत किया गया है, जिसमें निम्नलिखित प्रमुख प्रणाली शामिल हैंः

1. अनकोलिंग और रोल फोर्मिंग सिस्टम: दोहरे सिर वाले अनकोइलर से लैस, यह प्रणाली रंग-लेपित स्टील कॉइल्स की ऊपरी और निचली परतों को मोल्डिंग मशीन में सुचारू रूप से खिलाती है,जहां बहु-चरण रोलर्स सटीक रूप से स्टील को पूर्व निर्धारित छत घुमावदार या दीवार प्रोफाइल में आकार देते हैं (जैसे कि जीभ और ग्रूव जोड़).
2कोर मटेरियल हैंडलिंग सिस्टम:
मैनुअल पैनल फ़ीडिंग
3उच्च परिशुद्धता ग्लूइंग और लेमिनेटिंग प्रणालीः आंतरिक और बाहरी स्टील शीट के लिए कोर सामग्री को सुरक्षित रूप से बांधने के लिए मल्टी-हेड स्वचालित चिपकने वाला छिड़काव प्रौद्योगिकी का उपयोग करता है।एक लंबी अवधि के डबल बेल्ट गर्म प्रेस laminator पैनल समतल है और नियंत्रित तापमान और दबाव के तहत इलाज सुनिश्चित करता है.
4फ्लाइंग ट्रैकिंग कटर और ऑटो स्टैकिंग सिस्टम: धूल मुक्त काटने या चिप मुक्त फ्लाइंग शीयर तकनीक की सुविधा है।लाइन को रोकने के बिना ग्राहक द्वारा निर्दिष्ट लंबाई के लिए मिलीसेकंड की सटीकता में काटने की अनुमति देता है; तैयार उत्पादों को बाद में एक स्वचालित टर्नओवर स्टैकर और स्ट्रैपिंग मशीन द्वारा एकत्र और पैक किया जाता है।

II. मुख्य तकनीकी लाभ और अनुप्रयोग मूल्य

उच्च अग्नि प्रतिरोध और थर्मल इन्सुलेशन: रॉकवूल सैंडविच पैनल उच्चतम वर्ग A1 गैर ज्वलनशील मानक को पूरा करते हैं,उन्हें सख्त अग्नि सुरक्षा आवश्यकताओं के साथ औद्योगिक सुविधाओं के लिए पसंदीदा विकल्प बनाना; इस बीच, ईपीएस सैंडविच पैनल उत्कृष्ट थर्मल इन्सुलेशन और एक हल्के वजन की प्रोफ़ाइल प्रदान करते हैं, जो असाधारण लागत-प्रदर्शन मूल्य प्रदान करते हैं। उच्च स्वचालन और दक्षताःपूरी लाइन एक पीएलसी केंद्रीय नियंत्रण प्रणाली और एक मानव-मशीन इंटरफेस (एचएमआई) का उपयोग करती है, न्यूनतम कर्मचारियों के साथ पूरी तरह से स्वचालित संचालन की अनुमति देता है। उत्पादन की गति 4 से 8 मीटर प्रति मिनट तक पहुंच जाती है, जिससे श्रम लागत में काफी कमी आती है।
उच्च परिशुद्धता और कम अपशिष्टः सर्वो ड्राइव और माइक्रो कंप्यूटर नियंत्रित लंबाई परिशुद्धता की विशेषता के साथ, प्रणाली स्वच्छ, burr-मुक्त कटौती सुनिश्चित करती है। तैयार पैनलों में उत्कृष्ट सतह समतलता है,तंग आपस में जुड़े जोड़, और बेहतर लीक-प्रूफ प्रदर्शन।

III. अनुप्रयोगों की विस्तृत श्रृंखला

इस लाइन द्वारा उत्पादित ईपीएस और रॉक वॉल सैंडविच पैनलों का व्यापक रूप से आधुनिक औद्योगिक संयंत्रों, बड़े पैमाने पर शीत भंडारण सुविधाओं, स्वच्छ कक्षों,मॉड्यूलर पोर्टेबल भवनयह ग्रीन बिल्डिंग और प्रीफैब्रिकेटेड बिल्डिंग मटेरियल के विकास को चलाने वाला एक महत्वपूर्ण उपकरण है।

सैंडविच पैनलों को आम तौर पर विभाजित किया जाता हैः धातुसैंडविचपैनल, लकड़ी के मिश्रित पैनल, रंगीन स्टीलसैंडविचपैनल, रॉक ऊनसैंडविचपैनलों और इतने पर.
सैंडविचप्लेटों में विभिन्न कार्यों के साथ विभिन्न सामग्रियों की परतें होती हैं। उदाहरण के लिए, छत के लिए कंक्रीट के लिए तीन-इन-वन बोर्ड, एक फोम इन्सुलेशन परत, और एक सतह जलरोधक परत।सैंडविच पैनल भी एक प्रकार का सैंडविच बोर्ड है.

सैंडविच पैनलों के फायदे:

1. गर्मी इन्सुलेशन, अच्छी सक्शन और सील प्रदर्शन;

2. आसान निर्माण, लचीला और त्वरित स्थापना, निर्माण अवधि 40% से अधिक कम की जा सकती है; 3. उज्ज्वल रंग, सुंदर उपस्थिति, सतह सजावट की कोई आवश्यकता नहीं;

4. उच्च शक्ति का उपयोग रखरखाव संरचना, भार सहन करने वाली संरचना, झुकने के प्रतिरोध के लिए किया जा सकता है, सामान्य आवास का उपयोग बीम के बिना किया जा सकता है।

गियर रिड्यूसर के साथ, इस सैंडविच पैनल मशीन की उत्पादन गति 4.27 m/min हो सकती है।यह एक धक्का बल सीधे उत्पन्न करता है और गति 0-5 के बीच समायोज्य है.12 मीटर/मिनट

श्रृंखला मशीन एक लघु साइक्लोइडल-पिन व्हील रेड्यूसर को अपनाती है, मोटर शक्ति 2.2kw-3kw, उत्पादन गति सीधे 3.38m/min हो सकती है।मोटर शक्ति 0-4 के बीच समायोज्य है.05 मीटर/मिनट

सादे ईपीएस की इष्टतम उत्पादन गति लगभग 2.5-3.5 मीटर/मिनट है, जब कच्चा माल अन्य होता है, तो गति कम हो सकती है।विधानसभा लाइन इन्वर्टर श्रृंखला सिंक्रोनस नियंत्रक द्वारा नियंत्रित किया जाता हैगति विनियमन, समायोज्य पैरामीटर, शब्द प्रदर्शन।
