उत्पाद विवरण:
|
| Material Type: | PPGI/GI | Material Thickness: | 0.3-0.6mm |
|---|---|---|---|
| Material Width: | 1220mm | Roller Stations: | 12Stations |
| Roller & Shaft Material: | 45# Steel Quenching and Plating | Diameter of Shaft: | Φ70mm |
| Cutter Material: | CR12 | Drive Type: | Chain Drive |
| Speed: | 4m/min | Total Power: | 5.5+5.5KW |
| Voltage: | 380V 50Hz 3Phases(can be customized) | ||
| प्रमुखता देना: | रोल बनाने के उपकरण,ठंडा रोल बनाने की मशीन |
||

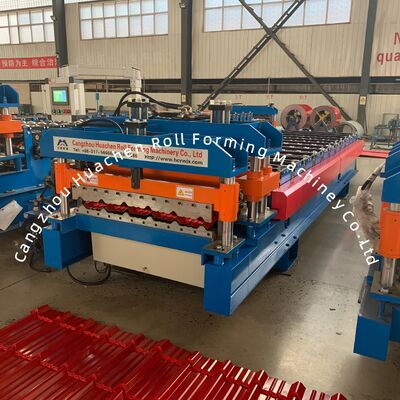

5.5 किलोवाट सर्वो मोटर ग्लेज़्ड टाइल रोल फोर्मिंग मशीन 4 मीटर/मिनट की उच्च गति से काम करती है
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री का प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6 मिमी |
| चौड़ाई | 1220 मिमी |
| रोलर स्टेशन | 12 स्टेशन |
| रोलर और शाफ्ट सामग्री | 45# इस्पात को बुझाना और कोटिंग करना |
| शाफ्ट का व्यास | Φ70 मिमी |
| कटर सामग्री | CR12 |
| ड्राइव प्रकार | चेन ड्राइव |
| गति | 4 मीटर/मिनट |
| कुल शक्ति | 5.5+5.5KW |
| वोल्टेज | 380V 50Hz 3 चरण (अनुकूलित किया जा सकता है) |
| घटक | विवरण |
|---|---|
5T मैनुअल डेकोइलर  |
कॉइल का समर्थन करता है और घूर्णी आंदोलन को सक्षम करता है। असर क्षमताः 5T। आंतरिक व्यासः 470-530 मिमी (समायोज्य) । ऑपरेशन के दौरान मशीन को नुकसान से रोकने के लिए ब्रेक डिवाइस से लैस है। |
| फ़ीडिंग टेबल और प्री-कटर |
रोल बनाने के लिए गाइड को सही स्थिति में घुमाया जाता है। रंग या मोटाई बदलने पर पूर्व-कटिंग के लिए हाथ खींचने वाली काटने की डिवाइस शामिल है। |
| शाफ्ट और रोलर |
सामग्रीः 45# स्टील सड़ने और चढ़ाना। प्रसंस्कृत रोलर्स चिकनी, कठोर, जंग प्रतिरोधी हैं, और ऑपरेशन के दौरान शीट को खरोंच नहीं करेंगे। |
| हाइड्रोलिक पंप स्टेशन |
काटने के लिए कटर चलाता है। 46 # हाइड्रोलिक तेल का उपयोग करता है। उच्च तेल तापमान के मुद्दों को रोकने के लिए आंतरिक परिसंचरण शीतलन के लिए शीतलन पंखे से लैस है। सोलेनोइड वाल्व ब्रांडः Huade। |
| टच स्क्रीन नियंत्रण कैबिनेट |
स्वचालित और मैनुअल मोड की सुविधा है। टचस्क्रीन पर इकाई लंबाई और मात्रा की सेटिंग की अनुमति देता है। सरल और संचालित करने में आसान प्रणाली। विद्युत घटकः वीएफडी (डेल्टा), सर्किट ब्रेकर (डेलिक्सी),संपर्ककर्ता (Delixi)रिले (क्सिनलिंग), पीएलसी (डेल्टा), ट्रांसफार्मर (डेलीक्सी) |
| प्रेसिंग सेक्शन और कटर |
ब्लेड और प्रेसिंग मोल्ड सामग्रीः CR12। इसमें उच्च शक्ति, उत्कृष्ट कठोरता और उत्कृष्ट पहनने के प्रतिरोध की विशेषताएं हैं। |
| आउटपुट तालिका |
तैयार उत्पादों को इकट्ठा करता है। बिना खरोंच के उत्पादों के प्रेषण को सुविधाजनक बनाने के लिए रोलर्स से लैस। |
| भाग | मात्रा |
|---|---|
| चेन | 2 सेट |
| सोलेनोइड वाल्व | 1 सेट |
| यात्रा स्विच | 2 सेट |
| ओपन-एंड फ्रेंच कुंजी | 2 सेट |
| हेक्सागोन फ्रिंच | 2 सेट |
| काउंटर | 1 सेट |
| कुंजी | 2 सेट |
| तेल सील | 1 सेट |
महत्वपूर्णःटाइल प्रेस उपकरण में प्रयुक्त मोल्ड के लिए एक ऊपरी मोल्ड और एक ही आकार के छह निचले मोल्ड की आवश्यकता होती है।
मोल्ड स्थापित करने की प्रक्रियाः
प्रचालन पूर्व चेकलिस्ट:
सुरक्षा चेतावनीःमोल्ड स्थापित करते समय, हमेशा बिजली काटें और मैन्युअल रूप से मोटर बेल्ट या बड़े गियर को वर्कटेबल की स्थिति में ले जाएं।उच्चतम बिंदु पर गाड़ी उठाओ और स्लाइड विरोधी सीट के प्राकृतिक गिरावट से दुर्घटनाओं को रोकने के लिए टेबल और स्लाइड नीचे की सतह के बीच समर्थन वस्तु का उपयोग करें.
