| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री का प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6 मिमी |
| चौड़ाई | 1200 मिमी |
| रोलर स्टेशन | 15स्टेशन |
| रोलर और शाफ्ट सामग्री | 45# इस्पात को बुझाना और कोटिंग करना |
| शाफ्ट का व्यास | Φ70 मिमी |
| कटर सामग्री | CR12 |
| ड्राइव प्रकार | चेन ड्राइव |
| गति | 4 मीटर/मिनट |
| कुल शक्ति | 5.5+5.5KW |
| वोल्टेज | 380V 50Hz 3 चरण (अनुकूलित किया जा सकता है) |
इस भाग का उपयोग कॉइल को समर्थन देने और कॉइल को घूमने के लिए किया जाता है। असर क्षमताः 5T। आंतरिक व्यासः 470-530 मिमी (मांग के अनुसार समायोजित) ।ऑपरेशन के दौरान मशीन को नुकसान से रोकने के लिए ब्रेक डिवाइस से लैस.
रोल बनाने के लिए सही स्थिति में कॉइल का मार्गदर्शन करता है। रंग या मोटाई बदलने पर पूर्व-कटिंग के लिए हाथ खींचने वाली काटने की डिवाइस शामिल है।
सामग्रीः 45# स्टील के साथ quenching और plating. प्रसंस्कृत रोलर्स चिकनी, कठिन, जंग प्रतिरोधी हैं, और ऑपरेशन के दौरान चादरें खरोंच नहीं होगा.
काटने के संचालन के लिए कटर चलाता है। 46 # हाइड्रोलिक तेल का उपयोग करता है। उच्च तेल तापमान के मुद्दों को रोकने के लिए आंतरिक परिसंचरण शीतलन के लिए शीतलन पंखे से लैस है। सोलेनोइड वाल्व ब्रांडः Huade।
स्वचालित और मैनुअल मोड की सुविधा है। टचस्क्रीन पर इकाई लंबाई और मात्रा की सेटिंग की अनुमति देता है। सरल और संचालित करने में आसान प्रणाली।
विद्युत घटक ब्रांडः
ब्लेड और प्रेसिंग मोल्ड सामग्रीः CR12। इसमें उच्च शक्ति, उत्कृष्ट कठोरता और उत्कृष्ट पहनने के प्रतिरोध की विशेषताएं हैं।

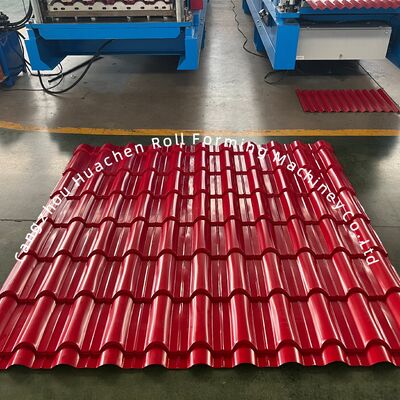

तैयार उत्पादों को इकट्ठा करने के लिए प्रयोग किया जाता है। बिना खरोंच के उत्पाद को आगे ले जाने की सुविधा के लिए रोलर्स से लैस है।
यदि सेटिंग मूल्य अपरिवर्तित रहता है, तो उत्पादित प्लेट का आकार समान होना चाहिए। यदि आवश्यक हो तो पल्स गुणांक को समायोजित किया जा सकता है।
यदि प्लेट के आकार भिन्न होते हैं:
पंप अवरुद्ध के साथ तलवार नीचे जा रहा हैः
पंप अवरुद्ध के साथ चाकू ऊपर जा रहा रहता हैः
