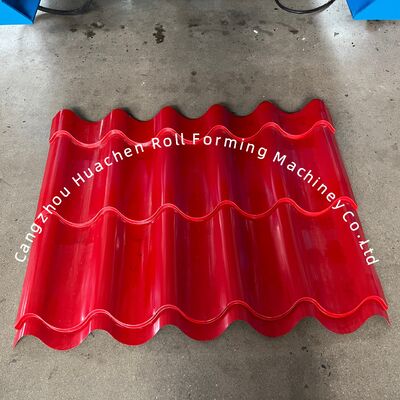

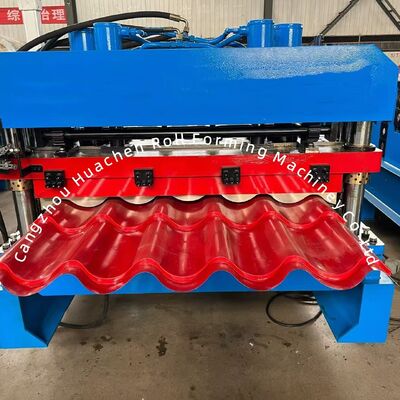

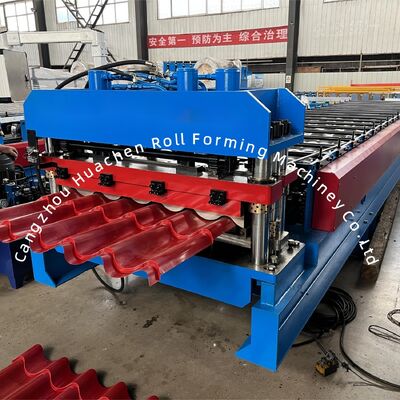

व्यावसायिक धातु छत टाइल रोल बनाने की मशीन को अनुकूलन योग्य 13-22 फॉर्मिंग स्टेशनों के साथ रंगीन स्टील टाइल उत्पादन के लिए डिज़ाइन किया गया है।
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री का प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6 मिमी |
| चौड़ाई | 1220 मिमी |
| रोलर स्टेशन | 18 स्टेशन |
| रोलर और दस्ता सामग्री | 45# स्टील शमन और चढ़ाना |
| दस्ता का व्यास | Φ70मिमी |
| कटर सामग्री | सीआर12 |
| ड्राइव प्रकार | चेन ड्राइव |
| रफ़्तार | 4 मी/मिनट |
| कुल शक्ति | 5.5 + 5.5 किलोवाट |
| वोल्टेज | 380V 50Hz 3 चरण |
कुंडल का समर्थन करता है और रोटरी गति को सक्षम बनाता है। वहन क्षमता: 5T. आंतरिक व्यास: 470-530 मिमी (समायोज्य)। ऑपरेशन के दौरान प्रभाव से मशीन को होने वाली क्षति को रोकने के लिए ब्रेक डिवाइस से सुसज्जित।
रोल बनाने के लिए कुंडल को सही स्थिति में निर्देशित करना। रंग या मोटाई बदलते समय सुविधाजनक प्री-कटिंग के लिए हैंड पुल कटिंग डिवाइस शामिल है।
सामग्री 45# स्टील शमन और चढ़ाना है। प्रसंस्कृत रोलर्स चिकने, कठोर, जंग-प्रतिरोधी हैं, और ऑपरेशन के दौरान शीट को खरोंच नहीं करेंगे।
काटने के कार्य के लिए कटर को चलाना। हाइड्रोलिक टैंक 46# हाइड्रोलिक तेल का उपयोग करता है। आंतरिक परिसंचरण शीतलन के लिए शीतलन पंखे से सुसज्जित। सोलनॉइड वाल्व ब्रांड: हुआडे।
स्वचालित और मैन्युअल ऑपरेशन मोड की सुविधा। टचस्क्रीन के माध्यम से लक्ष्य शीट की लंबाई और मात्रा निर्धारित करने की अनुमति देता है। विद्युत घटक ब्रांड: वीएफडी: डेल्टा, सर्किट ब्रेकर: डेलिक्सी, संपर्ककर्ता: डेलिक्सी, रिले: ज़िनलिंग, पीएलसी: डेल्टा, ट्रांसफार्मर: डेलिक्सी।
निर्मित उत्पादों को एकत्रित करता है। खरोंच के बिना उत्पाद को अग्रेषित करने की सुविधा के लिए रोलर्स से सुसज्जित ब्रैकेट।
| अवयव | मात्रा |
|---|---|
| चेन | 2 सेट |
| सोलेनोइड वाल्व | 1 सेट |
| यात्रा स्विच | 2 सेट |
| ओपन-एंड रिंच | 2 सेट |
| षट्कोण रिंच | 2 सेट |
| विरोध करना | 1 सेट |
| रिंच | 2 सेट |
| तेल सील | 1 सेट |
