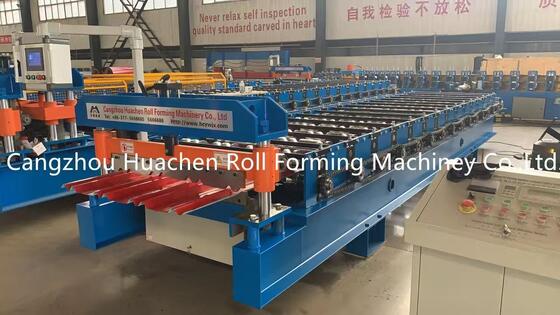

यह उच्च-प्रदर्शन रूफिंग शीट रोल बनाने की मशीन गैल्वेनाइज्ड आयरन रूफिंग पैनलों के सटीक निर्माण के लिए डिज़ाइन की गई है। सिस्टम बेहतर उत्पादन दक्षता के लिए पूरी तरह से स्वचालित पीएलसी नियंत्रण और हाइड्रोलिक कटिंग की सुविधा देता है।
| पैरामीटर | विशिष्टता |
|---|---|
| सामग्री का प्रकार | PPGI/GI |
| सामग्री की मोटाई | 0.3-0.6 मिमी |
| सामग्री की चौड़ाई | 1220 मिमी |
| रोलर स्टेशन | 12 स्टेशन |
| रोलर और शाफ्ट सामग्री | 45# स्टील क्वेंचिंग और प्लेटिंग |
| शाफ्ट का व्यास | Φ70mm |
| कटर सामग्री | CR12 |
| ड्राइव प्रकार | चेन ड्राइव |
| उत्पादन गति | 15-20m/मिनट |
| कुल शक्ति | 5.5+5.5KW |
| वोल्टेज | 380V 50Hz 3फेज (अनुकूलन योग्य) |
| 5T मैनुअल डीकोइलर |
रोटरी ऑपरेशन में कॉइल सामग्री का समर्थन करता है। असर क्षमता: 5T। आंतरिक व्यास: 470-530 मिमी (समायोज्य)। ऑपरेशन के दौरान प्रभाव क्षति को रोकने के लिए ब्रेक डिवाइस शामिल है।
|
|---|---|
| फीडिंग टेबल और प्री-कटर |
रोल बनाने के लिए कॉइल को सही स्थिति में निर्देशित करता है। सामग्री के रंग या मोटाई को बदलते समय आसान प्री-कटिंग के लिए हैंड-पुल कटिंग डिवाइस शामिल है।
|
| शाफ्ट और रोलर असेंबली |
45# स्टील से निर्मित जिसमें क्वेंचिंग और प्लेटिंग ट्रीटमेंट है। चिकने, कठोर, जंग-प्रतिरोधी रोलर्स प्रदान करता है जो ऑपरेशन के दौरान सतह पर खरोंच को रोकते हैं।
|
| हाइड्रोलिक पंप स्टेशन |
कटिंग तंत्र को शक्ति प्रदान करता है। 46# हाइड्रोलिक तेल का उपयोग करता है। इष्टतम तेल तापमान बनाए रखने के लिए आंतरिक परिसंचरण शीतलन के लिए कूलिंग फैन से लैस। सोलनॉइड वाल्व ब्रांड: हुआडे।
|
| टच स्क्रीन कंट्रोल कैबिनेट |
स्वचालित और मैनुअल ऑपरेशन मोड की सुविधाएँ। टचस्क्रीन इंटरफ़ेस के माध्यम से लक्ष्य शीट की लंबाई और मात्रा की सेटिंग की अनुमति देता है। विद्युत घटक: VFD (डेल्टा), सर्किट ब्रेकर (डेलेक्सी), संपर्ककर्ता (डेलेक्सी), रिले (क्सिनलिंग), पीएलसी (डेल्टा), ट्रांसफार्मर (डेलेक्सी)।
|
| प्रेसिंग सेक्शन और कटर |
ब्लेड सामग्री: CR12 स्टील जिसमें उच्च शक्ति, उत्कृष्ट कठोरता और बेहतर पहनने का प्रतिरोध है।
|
| आउटपुट टेबल | तैयार उत्पादों को एकत्र करता है। सतह को नुकसान पहुंचाए बिना उत्पाद अग्रेषण की सुविधा के लिए रोलर्स से लैस। |
चेन: 2 सेट
सोलनॉइड वाल्व: 1 सेट
ट्रैवल स्विच: 2 सेट
ओपन-एंड रिंच: 2 सेट
हेक्सागोन रिंच: 2 सेट
काउंटर: 1 सेट
रिंच: 2 सेट
ऑयल सील: 1 सेट
