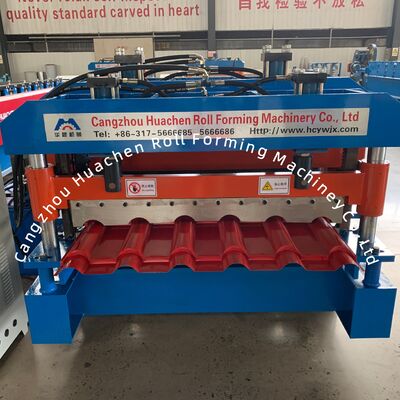

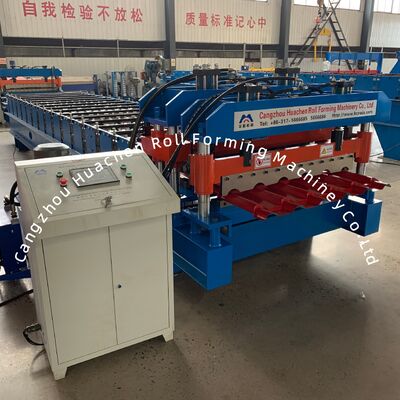

औद्योगिक विनिर्माण अनुप्रयोगों के लिए डिज़ाइन की गई 1250 मिमी ग्लेज़्ड स्टेप टाइल छत पैनल रोल बनाने वाली मशीन।
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री का प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6 मिमी |
| चौड़ाई | 1250 मिमी |
| रोलर स्टेशन | 15 स्टेशन |
| रोलर और शाफ्ट सामग्री | 45# इस्पात को बुझाना और कोटिंग करना |
| शाफ्ट का व्यास | Φ70 मिमी |
| कटर सामग्री | CR12 |
| ड्राइव प्रकार | चेन ड्राइव |
| गति | 4 मी/मिनट |
| कुल शक्ति | 5.5 + 5.5 किलोवाट |
| वोल्टेज | 380V 50Hz 3 चरण |
कॉइल का समर्थन करता है और घूर्णी आंदोलन को सक्षम करता है। असर क्षमताः 5T। आंतरिक व्यासः 470-530 मिमी (मांग के अनुसार समायोज्य)ऑपरेशन के दौरान मशीन को नुकसान से रोकने के लिए ब्रेक डिवाइस से लैस.
रोल बनाने के लिए सही स्थिति में कॉइल का मार्गदर्शन करता है। रंग या मोटाई बदलने पर सुविधाजनक पूर्व-कटिंग के लिए हाथ खींचने वाले काटने वाले उपकरण शामिल हैं।
सामग्री 45# स्टील कटिंग एंड प्लेटिंग है। प्रसंस्कृत रोलर्स चिकनी, कठोर, जंग प्रतिरोधी हैं, और ऑपरेशन के दौरान शीट को खरोंच नहीं करेंगे।
काटने के संचालन के लिए कटर चलाता है। हाइड्रोलिक टैंक 46 # हाइड्रोलिक तेल का उपयोग करता है। उच्च तेल तापमान समस्याओं को रोकने के लिए आंतरिक परिसंचरण शीतलन के लिए शीतलन पंखे से लैस है।सोलेनोइड वाल्व का ब्रांडहुएडे।
इसमें स्वचालित और मैनुअल ऑपरेशन मोड हैं। टचस्क्रीन के माध्यम से लक्ष्य शीट की लंबाई और मात्रा को सेट करने की अनुमति देता है। सरल और आसान ऑपरेशन प्रणाली। विद्युत घटक ब्रांडः वीएफडीः डेल्टा,सर्किट ब्रेकर: डेलिक्सी, संपर्ककर्ताः डेलिक्सी, रिलेः शिनलिंग, पीएलसीः डेल्टा, ट्रांसफार्मरः डेलिक्सी।
ब्लेड और प्रेसिंग मोल्ड सामग्री CR12 है। इसमें उच्च शक्ति, उत्कृष्ट कठोरता और उत्कृष्ट पहनने के प्रतिरोध की विशेषताएं हैं।
तैयार उत्पादों को इकट्ठा करता है। उत्पाद को बिना खरोंच के आगे बढ़ाने के लिए रोलर्स से लैस ब्रैकेट।
| घटक | मात्रा |
|---|---|
| चेन | 2 सेट |
| सोलेनोइड वाल्व | 1 सेट |
| यात्रा स्विच | 2 सेट |
| ओपन-एंड फ्रेंच कुंजी | 2 सेट |
| हेक्सागोन फ्रिंच | 2 सेट |
| काउंटर | 1 सेट |
| कुंजी | 2 सेट |
| तेल सील | 1 सेट |
