| 1. उत्पाद बनाने की मशीन का उत्पाद विवरण |
विवरण:

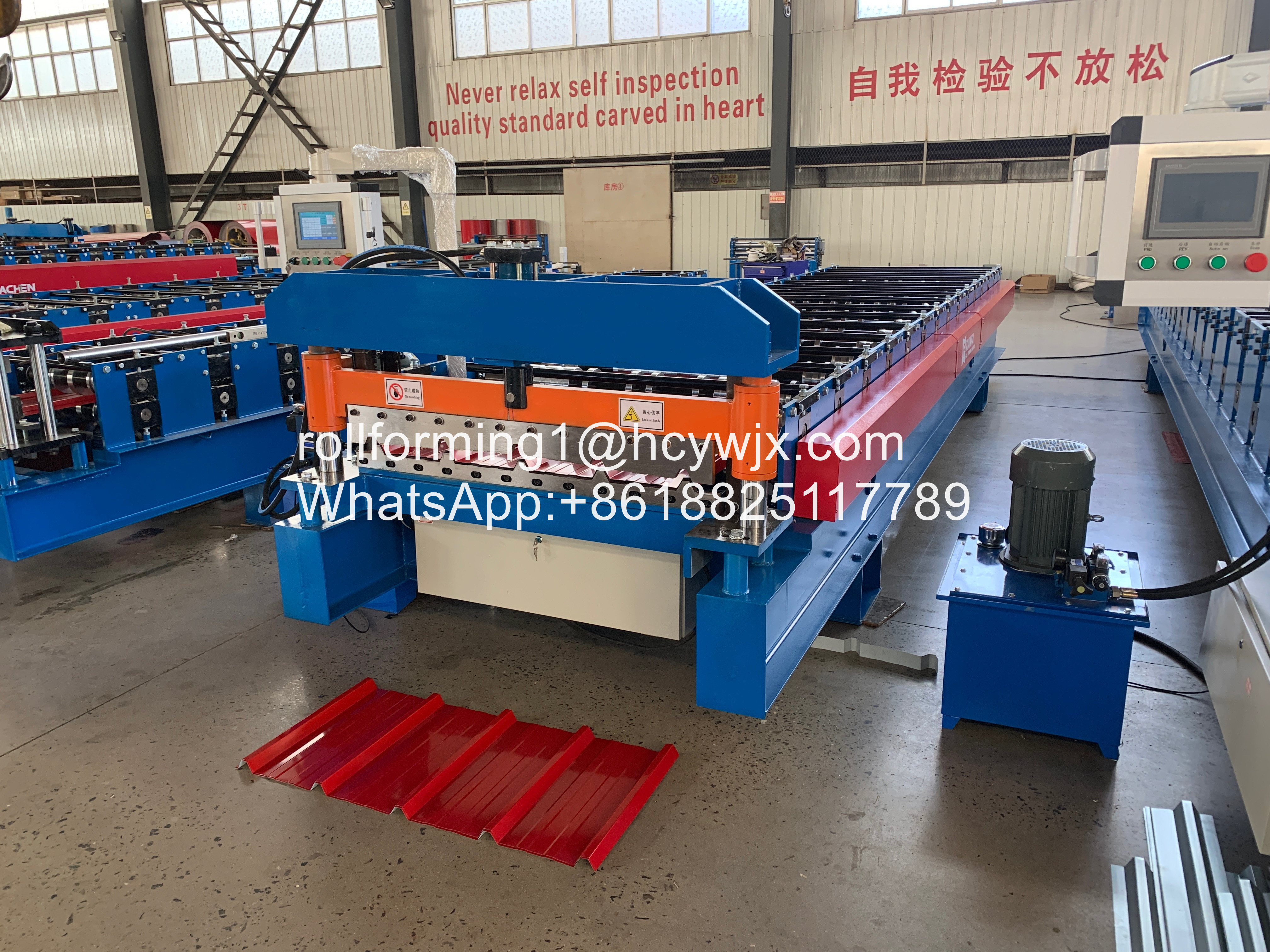

छत शीट रोल बनाने की मशीन मुख्य पैरामीटर
| नहीं। | रूफिंग शीट रोल बनाने की मशीन का मुख्य पैरामीटर | |
| 1 | प्रक्रिया के लिए उपयुक्त है | रंग स्टील प्लेट |
| २ | प्लेट की चौड़ाई | 1250 मिमी |

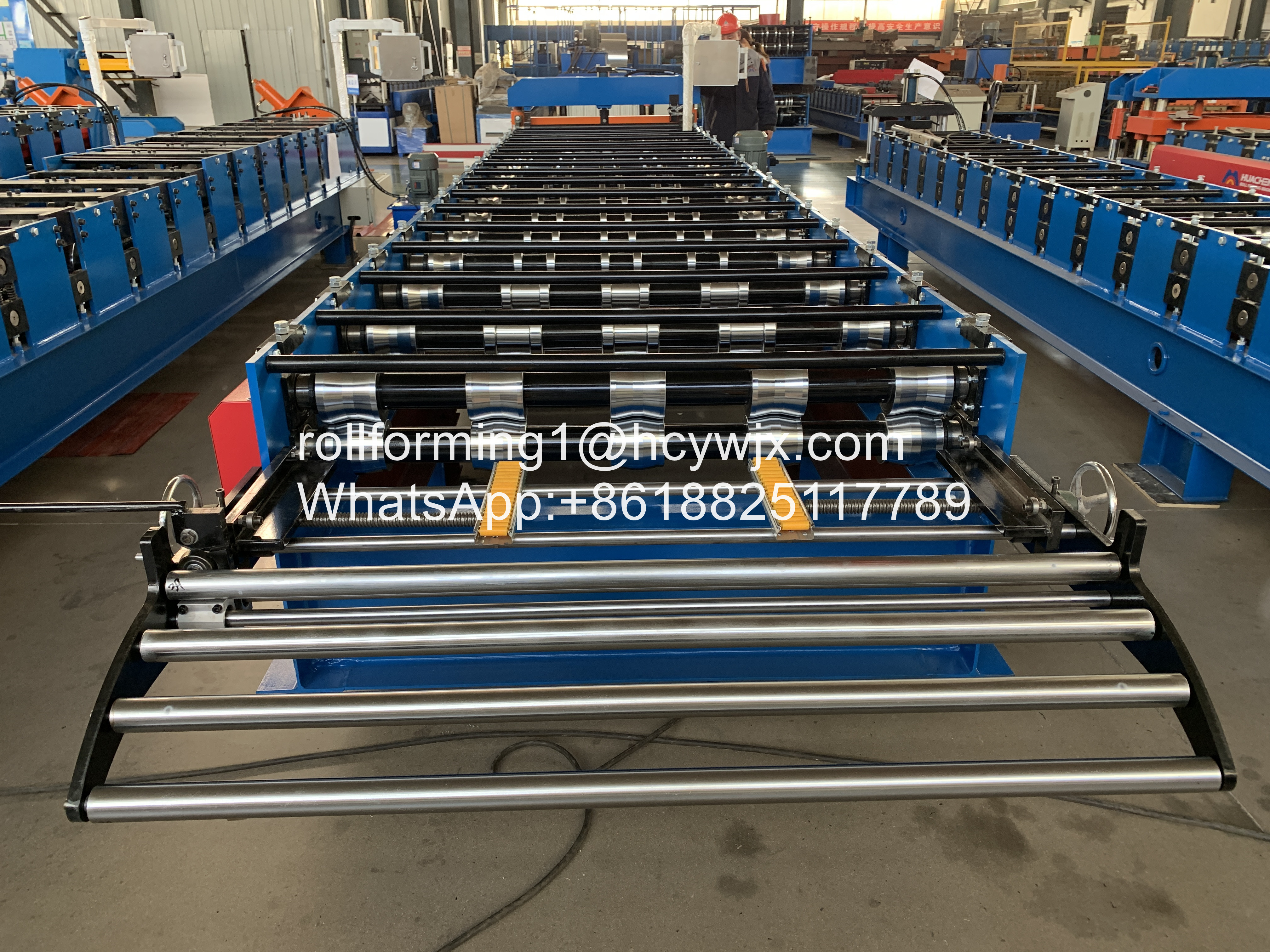

| ३ | रोलर्स | 11 पंक्तियाँ |
| ४ | आयाम | 5800 * 1550 * 1510 मिमी |
| ५ | शक्ति | 4 + 4kw |
| ६ | रोलिंग सामग्री | 45 # स्टील (सतह पर चढ़ाया हुआ क्रोम) |
| । | थाली की मोटाई | 0.3-0.6 मिमी |
| । | उत्पादकता | 15-20 मी / मिनट |
| ९ | रोलर का व्यास | Φ70 मिमी |
| १० | वोल्टेज | 380V 50 हर्ट्ज 3phases |
| 1 1 | कटिंग प्लेट की सामग्री | Cr12 |
| १२ | हाइड्रोलिक | 40 # |
| १३ | प्रसंस्करण परिशुद्धता | 1.00 मिमी के भीतर |
| १४ | नियंत्रण प्रणाली | पीएलसी नियंत्रण |
उपकरण घटकों: मानव निर्मित uncoiler- रोल बनाने की मशीन-कंप्यूटर नियंत्रण प्रणाली-हाइड्रोलिक नियंत्रण प्रणाली-काटने
(१)।संक्षिप्त परिचय
हमारे रोल बनाने की मशीन द्वारा बनाए गए रूफ पैनल्स हैं सुंदर उपस्थिति और चमकदार रंग।
वे व्यापक रूप से बागानों, कारखानों, रिसॉर्ट्स, होटल में उपयोग किए जाते हैं, प्रदर्शनी हॉल, छुट्टियों,
प्राचीन वास्तुकला और आधुनिक विला।
(२)।रोल बनाने की मशीन का कार्य प्रवाह
शीट-शीट गाइडिंग-रोल बनाने-मापने की लंबाई को मापना-समर्थक को पैनल-पैनल को काटना
(३)।तकनीकी विवरण
एक सामान्य
| उपयुक्त सामग्री | Q235 या समकक्ष |
| द्रव्य का गाढ़ापन | 0.25-0.8 मिमी |
| सामग्री चौड़ाई | ड्राइंग के अनुसार 914, 1000, 1200, 1220 या 1250 |
| आयाम | लगभग 7.9 * 1.3 * 1.1 मीटर (एल * डब्ल्यू * एच) , ड्राइंग के अनुसार |
| कार्यालय | लगभग 17.9 * 2.8 मी (एल * डब्ल्यू) , ड्राइंग के अनुसार |
|
लंबाई की चादर |
आप अपनी जरूरत के हिसाब से लंबाई निर्धारित कर सकते हैं। इसे पीएलसी द्वारा नियंत्रित किया जाता है कौन कौन से सुनिश्चित कर सकते हैं शुद्धता of mm 1 मिमी। |
| काट रहा है |
सेट पर आने पर स्वचालित रूप से रोकना और काटना लंबाई। |
बी अवयव विवरण
| रोलर सामग्री | उच्च ग्रेड 45 # स्टील।हार्ड क्रोम चढ़ाना, 0.05 मिमी। |
| मुख्य फ्रेम | 350 # स्टील।अधिक स्थिर और कोई मिलाते हुए नहीं। |
| मध्य की थाली |
16 मिमी।हम स्थिरता सुनिश्चित करने के लिए मोटी प्लेटों का उपयोग करते हैं हमारे उत्पादों की। |
| स्टेप्स बनाना | 11-16, ड्राइंग के अनुसार। |
| दस्ता सामग्री | Φ70 मिमी, उच्च ग्रेड 45 # स्टील। |
|
इलाज की प्रक्रिया: तड़के- मोड़, उच्च कठोरता, विकृत करने के लिए मुश्किल है। |
|
|

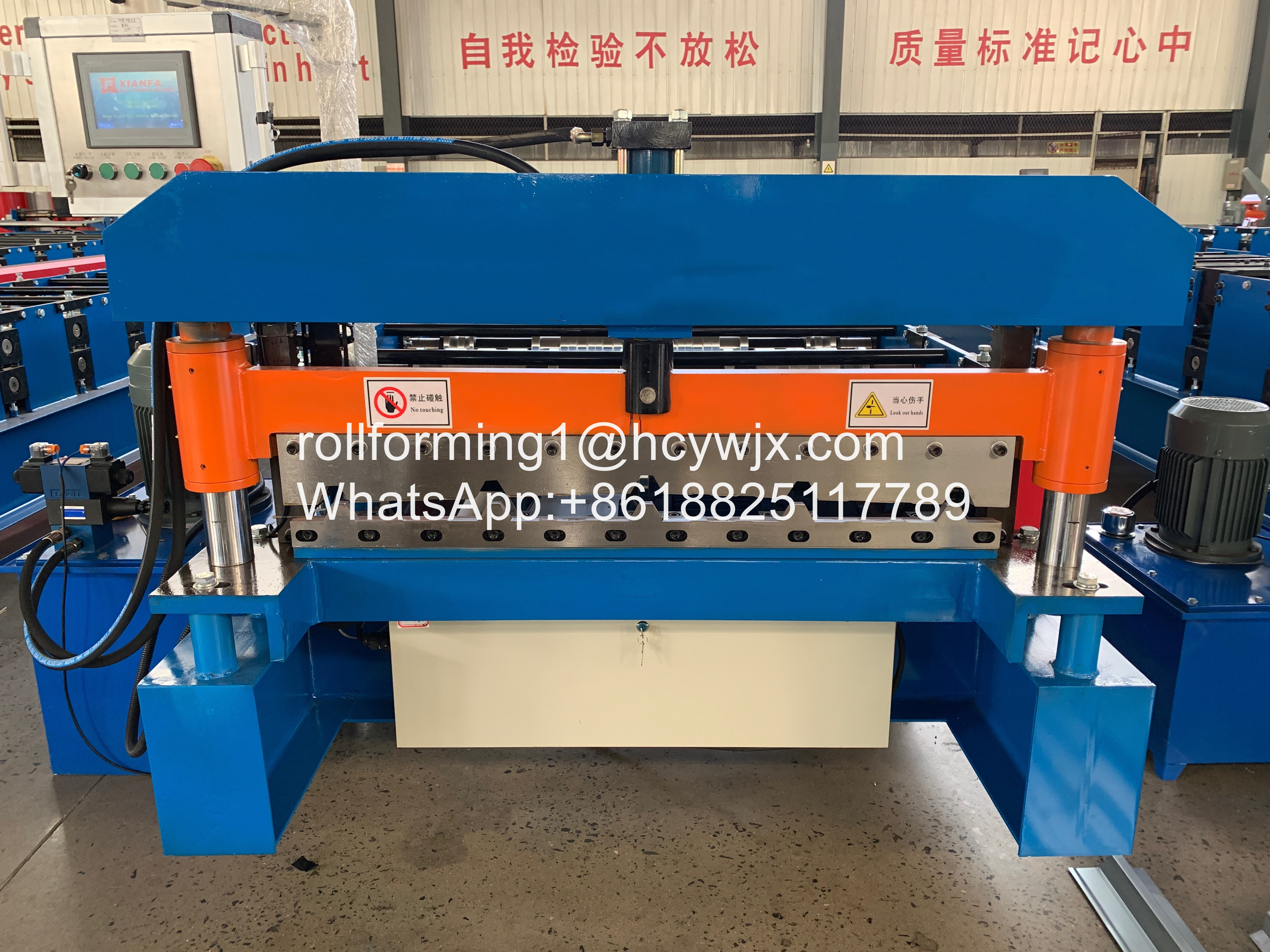

काट रहा है ब्लेड सामग्री |
Cr12, कठोरता HRC60-62। |
| उपचार प्रक्रिया: गर्मी उपचार-विमान घर्षण-तार इलेक्ट्रोड काटने। |
C. विद्युत अवयव
| उपयुक्त शक्ति | 380V, 50 हर्ट्ज, 3 चरण या अपनी आवश्यकता के अनुसार। |
| स्क्रीन | 5.7 इंच की टच स्क्रीन, संचालित करने में आसान। |
| पीएलसी | डेल्टा DVP 14ES |
|
नमी, जैसे विभिन्न परिस्थितियों के अनुकूल विद्युत चुम्बकीय अशांति। |
|
| आवृत्ति कनवर्टर |
DeltaVFD-M।यह काटने से पहले धीमा करने का लाभ है, लंबाई सटीकता सुनिश्चित करने के लिए (mm 1 मिमी, औद्योगिक मानक से बेहतर) 3 मिमी)। |
|
लंबाई माप उपकरण |
ओमरोन, जापान में बनाया गया। |
| इसमें उच्च सटीकता और स्थिरता है। |
| सामान्य प्रश्न |
1. मेरे डिजाइन या फोटो प्रकार के अनुसार आप मशीन बना सकते हैं?
A: हाँ।हमारे पास सबसे उपयुक्त डिजाइन और उत्पादन योजना के लिए एक अनुभवी टीम है
मशीन के लिए।
2: कैसे हम आश्वासन दिया जा सकता है कि आप हमें स्पेयर पार्ट्स के साथ गुणवत्ता मशीन वितरित करेंगे?
A: 1।गुणवत्ता की जाँच के लिए हमारे कारखाने में तकनीकी लोगों को भेजने के लिए ग्राहक।
2. हम मशीन की स्थापना के लिए खरीदार के कारखाने में तकनीशियनों को भेज सकते हैं।
3. अपने गारेंटी की नीति क्या है?
एक: एक साल की अवधि के भीतर, हम आप प्रतिस्थापन भागों मुक्त आपूर्ति कर सकता है
दो साल के बाद गुणवत्ता की समस्याओं के कारण किसी भी क्षतिग्रस्त भागों के लिए, आपको कारखाने की लागत से खरीदना होगा।
आवेदन
इस प्रकार की शीट का उपयोग संयंत्र, घर, भंडारण और सरल स्टील की छत और दीवार में व्यापक रूप से किया जा सकता है।यह सुंदर उपस्थिति का फायदा है, टिकाऊ उपयोग और इतने पर ..
