उत्पाद विवरण:
|
| प्रयोग: | छत और दीवार | क्षमता: | 15 मी / मिनट |
|---|---|---|---|
| शक्ति: | 4+4 किलोवाट | वजन: | 5-6टी |
| लम्बाई: | 7-8 मीटर | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | छत टाइल मशीन बनाने रोल,शीत रोल बनाने मशीन |
||
| 1. मोल्डिंग मशीन का उत्पाद विवरण |
(1) संक्षिप्त परिचय
हमारे रोल बनाने की मशीन द्वारा बनाई गई छत पैनलों मेंसुंदर रूप और उज्ज्वल रंग।
इनका व्यापक रूप से उद्यानों, कारखानों, रिसॉर्ट्स, होटलों में उपयोग किया जाता है,प्रदर्शनी हॉल, अवकाश स्थल,
प्राचीन वास्तुकला और आधुनिक विला।
(2) रोल फोर्मिंग मशीन का कार्य प्रवाह
शीट-शीट मार्गदर्शन-रोल बनाने-माप लंबाई-पैनल-पैनल को समर्थन करने के लिए काटने के लिए
(3) तकनीकी विवरण
ए. सामान्य
| उपयुक्त सामग्री | Q235 या समकक्ष |
| सामग्री की मोटाई | 0.25-0.8 मिमी |
| सामग्री की चौड़ाई | 914, 1000, 1200, 1220 या 1250, चित्र के अनुसार |
| आयाम | लगभग 7.9*1.3*1.1m ((L*W*H), चित्र के अनुसार |
| कार्यक्षेत्र | लगभग 17.9*2.8 मीटर, चित्र के अनुसार |
|
लम्बाई शीट |
आप अपनी आवश्यकता के अनुसार लंबाई निर्धारित कर सकते हैं। यह पीएलसी द्वारा नियंत्रित किया जाता है जोसुनिश्चित कर सकते हैंसटीकता± 1 मिमी का। |
| काटना |
स्वचालित रूप से बंद करो और कटौती जब यह सेट करने के लिए आता है लम्बाई। |
B. घटकों का विवरण
| रोलर सामग्री | उच्च ग्रेड 45 # स्टील. हार्ड क्रोम लेपित, 0.05 मिमी. |
| मुख्य फ्रेम | 350 # स्टील. अधिक स्थिर और कोई कंपन नहीं. |
| मध्य प्लेट |
हम स्थिरता सुनिश्चित करने के लिए मोटी प्लेटों का उपयोग हमारे उत्पादों की। |
| चरणों का निर्माण | 11-16 चित्र के अनुसार। |
| शाफ्ट सामग्री | Φ70 मिमी, उच्च ग्रेड 45# स्टील। |
|
उपचार प्रक्रियाः टेम्परिंग- खत्म घूर्णन, उच्च कठोरता, विकृत करने के लिए कठिन। |
|
|
काटना ब्लेड सामग्री |
Cr12, कठोरता HRC60-62. |
| उपचार प्रक्रियाः गर्मी उपचार- विमान घर्षण- तार इलेक्ट्रोड काटने। |
C. विद्युत घटक
| उपयुक्त शक्ति | 380 वोल्ट, 50 हर्ट्ज, 3 चरण या आपकी आवश्यकता के अनुसार। |
| स्क्रीन | 5.7 इंच का टच स्क्रीन, संचालित करने में आसान। |
| पीएलसी | डेल्टा डीवीपी 14ES |
|
विभिन्न परिस्थितियों के अनुकूल, जैसे कि नमी, विद्युत चुम्बकीय गड़बड़ी। |
|
| आवृत्ति परिवर्तक |
डेल्टावीएफडी-एम. इसमें काटने से पहले धीमा होने का फायदा है, लंबाई की सटीकता सुनिश्चित करने के लिए (± 1 मिमी, औद्योगिक मानक ± 3 मिमी से बहुत बेहतर) । |
|
लम्बाई माप यंत्र |
ओमरोन, जापान में बनाया गया। |
| यह उच्च सटीकता और स्थिरता के साथ विशेषता है। |
विवरण:
छत शीट रोल बनाने की मशीनमुख्य पैरामीटर
|
नहीं. |
मुख्य पैरामीटरछत शीट रोल बनाने की मशीन |
|
|
1 |
प्रसंस्करण के लिए उपयुक्त |
रंगीन स्टील प्लेट |
|
2 |
प्लेट की चौड़ाई |
1250 मिमी |
|
3 |

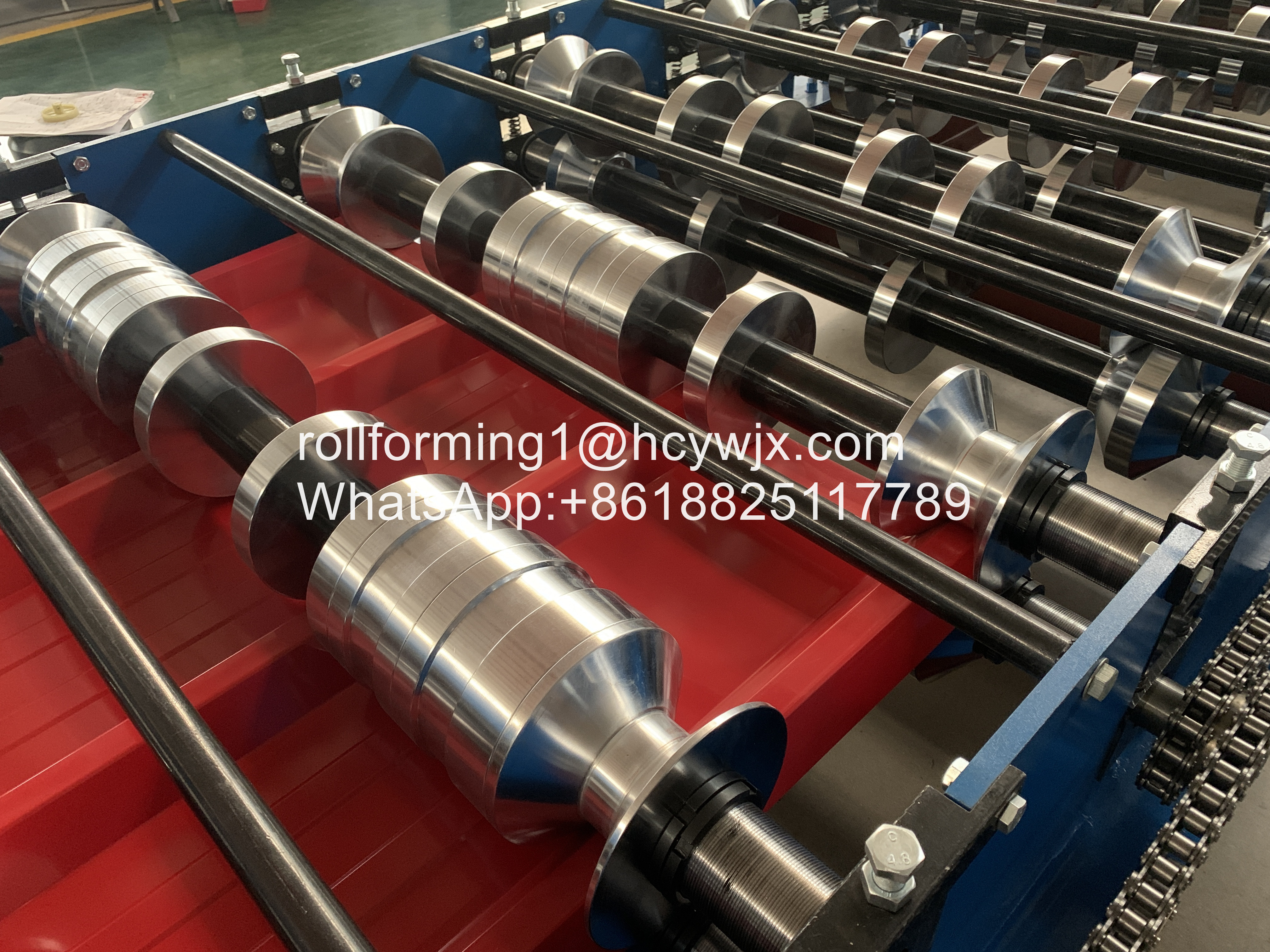

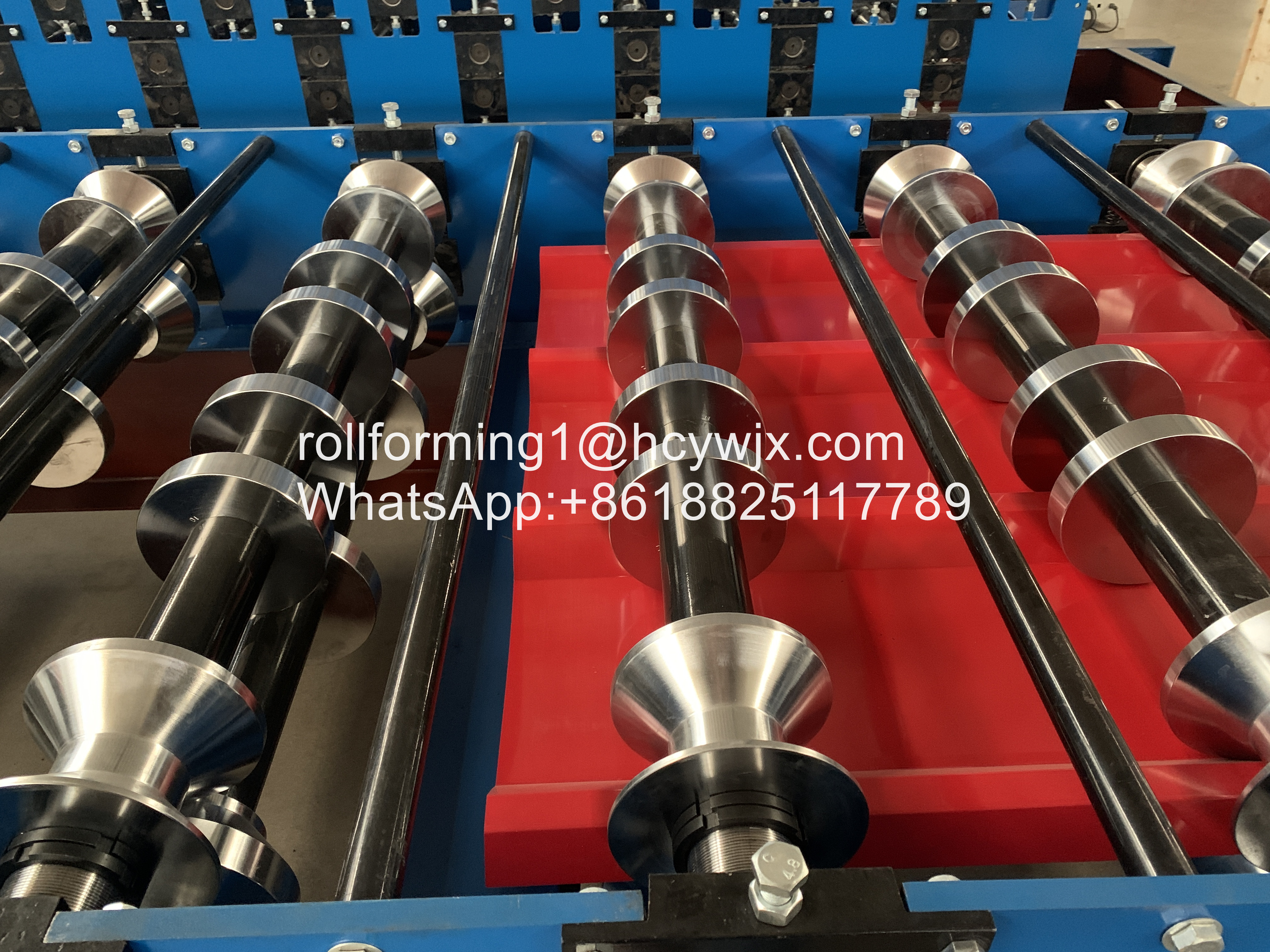

रोलर्स |
11 पंक्तियाँ |
|
4 |
आयाम |
5800*1550*1510 मिमी |
|
5 |
शक्ति |
4+4kw |
|
6 |
रोलिंग सामग्री |
45# स्टील (पृष्ठ पर क्रोम लेपित) |
|
7 |
प्लेट की मोटाई |
0.3-0.6 मिमी |
|
8 |
उत्पादकता |
15-20 मीटर/मिनट |
|
9 |
रोलर का व्यास |
Φ70 मिमी |
|
10 |
वोल्टेज |
380V 50Hz तीन चरण |
|
11 |
काटने की प्लेट की सामग्री |
Cr12 |
|
12 |
हाइड्रोलिक |
40# |
|
13 |
प्रसंस्करण सटीकता |
1.00 मिमी के भीतर |
|
14 |
नियंत्रण प्रणाली |
पीएलसी नियंत्रण |
उपकरण के घटक: मानव निर्मित अनकोइलर-रोल बनाने वाली मशीन-कंप्यूटर नियंत्रण प्रणाली-हाइड्रोलिक नियंत्रण प्रणाली-कटिंग
आवेदन
इस प्रकार की चादर का व्यापक रूप से संयंत्र, घर, भंडारण और साधारण इस्पात छत और दीवार में उपयोग किया जा सकता है। इसका सुंदर उपस्थिति, टिकाऊ उपयोग आदि का लाभ है।
| अक्सर पूछे जाने वाले प्रश्न |
1क्या आप मेरे डिजाइन या फोटो प्रकार के अनुसार मशीन बना सकते हैं?
एकः हाँ. हम सबसे उपयुक्त डिजाइन और उत्पादन योजना पर काम करने के लिए एक अनुभवी टीम है
मशीन के लिए।
2: हम कैसे आश्वस्त हो सकते हैं कि आप हमें गुणवत्ता वाली मशीन स्पेयर पार्ट्स के साथ वितरित करेंगे?
A:1- ग्राहकों को गुणवत्ता की जांच के लिए हमारे कारखाने में तकनीकी लोगों को भेजने के लिए।
2हम मशीन की स्थापना के लिए तकनीशियनों को खरीदार के कारखाने में भेज सकते हैं।
3.आपके गारंटी की क्या नीति है?
एकः एक साल की अवधि के भीतर, हम आप के लिए निः शुल्क प्रतिस्थापन भागों की आपूर्ति कर सकता है
दो वर्ष के बाद गुणवत्ता की समस्याओं के कारण किसी भी क्षतिग्रस्त भागों के लिए,आप कारखाने की लागत से खरीदने की जरूरत है।
