उत्पाद विवरण:
|
| सामग्री का प्रकार: | पीपीजीआई/जीआई | द्रव्य का गाढ़ापन: | 0.8-1 मिमी |
|---|---|---|---|
| रोलर स्टेशन: | 18 स्टेशन | रोलर और शाफ्ट सामग्री: | 45# स्टील शमन और चढ़ाना |
| दस्ता का व्यास: | Φ70 मिमी | कटर सामग्री: | Cr12 |
| ड्राइव प्रकार: | चेन ड्राइव | अधिकतम गठन गति: | 15 मी / मिनट |
| कुल शक्ति: | 4+4 किलोवाट | वोल्टेज: | 380V 50Hz 3 चरण |
| प्रमुखता देना: | गेराज दरवाजा ब्लेड रोल बनाने की मशीन,शटर डोर ब्लेड रोल बनाने की मशीन,स्वचालित रोलर शटर मशीन |
||
प्रोडuct वर्णन
रोलिंग डोर मोल्डिंग मशीन का कार्य सिद्धांत धातु के प्लास्टिक विरूपण पर आधारित है।पूर्व-कट धातु शीट (आमतौर पर ठंडा लुढ़का हुआ स्टील शीट या जस्ती स्टील शीट) खिला डिवाइस पर रखा जाता है, और फिर शीट को रोलर सिस्टम में खिलाया जाता है। रोलर सिस्टम में रोलर्स लगातार झुकते हैं,एक निश्चित क्रम और आकार में शीट पर कर्ल और अन्य विरूपण संचालन. रोलर्स के एक्सट्रूज़न और मार्गदर्शन के तहत, शीट धीरे-धीरे रोलिंग डोर पैनल का एक विशिष्ट आकार बनाती है, जैसे कि लहरदार, ट्रैपेज़ॉइडल, आदि। जब पैनल सेट लंबाई तक पहुंच जाता है,काटने के उपकरण एक पैनल के गठन की प्रक्रिया को पूरा करने के लिए इसे काट देगा.
कार्यप्रवाह
डिकोलिंग → सामग्री खिला → रोल बनाने → काटने → इकट्ठा
मुख्य तकनीकी मापदंड
| सामग्री | प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.8-1मिमी | |
| रोलर स्टेशन | 18स्टेशन | |
| रोलर और शाफ्ट सामग्री | 45#स्टीलQइंचिंग औरपीलटकना | |
| शाफ्ट का व्यास | Φ70मिमी | |
| कटर सामग्री | CR12 | |
| ड्राइव प्रकार | चेन ड्राइव | |
| अधिकतम आकार देने की गति | 15m/min | |
| कुल शक्ति | 4+4केडब्ल्यू | |
| वोल्टेज | 380V50Hz 3पीहड़पनेवाला | |
घटक औरतकनीकी मापदंड
डीकोइलर
इस भाग का उपयोग कॉइल को समर्थन देने के लिए किया जाता है।
और रोटेशनल तरीके से कॉइल बनाएं।
असर क्षमताः3टी
आंतरिक व्यासः 470-530 मिमी
(मांग के अनुसार समायोज्य)
शाफ्ट और रोलर
सामग्री 45# हैएसतिलQइंचिंग औरपीलटकना.
प्रसंस्कृत रोलर्स चिकनी, कठोर होते हैं और जंग नहीं लगते।
काम करते समय शीट पर कोई खरोंच नहीं छोड़ेगा।
हाइड्रोलिकपंप स्टेशन
इस पंप स्टेशन का उद्देश्यड्राइव करनाकाटने का काम शुरू करने के लिए कटरs.
दहाइड्रोलिकटैंक का प्रयोग46# हाइड्रोलिक तेल
शीतलन पंखे से सुसज्जितजो cएकiआंतरिक परिसंचरण शीतलन,यह सुनिश्चित करने के लिए तेल पंप स्टेशन उच्च तेल तापमान से प्रभावित नहीं होगाकाम के दौरान।
नियंत्रणकैबिनेट
नियंत्रण कैबिनेट दो मोड, स्वचालित और मैनुअल हैमोड।
लक्षित शीट की इकाई लंबाईऔर मात्रामें सेट किया जा सकता हैtआउटस्क्रीन.
यह प्रणाली सरल और संचालित करने में आसान है।

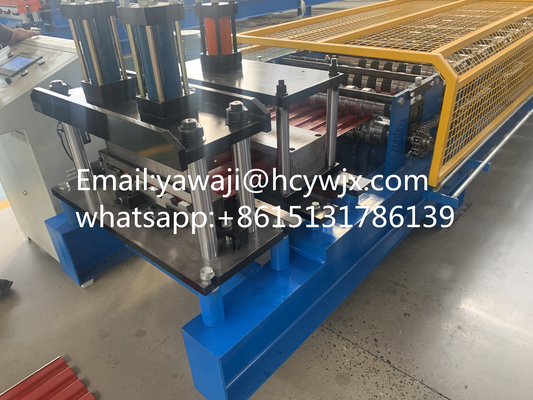

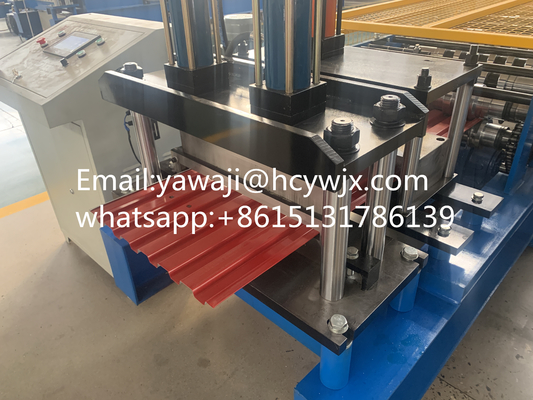

कटर
ब्लेड की सामग्री CR12 है।
उच्च शक्ति, बेहतर कठोरता और अच्छे पहनने के प्रतिरोध के साथ।
आउटपुट तालिका
इस भाग का उपयोग गठित एकत्र करने के लिए किया जाता हैउत्पाद.
ब्रैकेट रोलर्स से सुसज्जित है ताकि उत्पाद को बिना खरोंच के आगे बढ़ाया जा सके।
रोलिंग डोर बनाने वाली मशीनों में उच्च उत्पादन गति होती है और रोलिंग डोर पैनल का निरंतर उत्पादन किया जा सकता है।यह उत्पादन दक्षता में काफी सुधार कर सकता हैउदाहरण के लिए, एक अच्छी तरह से प्रदर्शन करने वाली मोल्डिंग मशीन प्रति घंटे दर्जनों या सैकड़ों रोलिंग डोर पैनलों का उत्पादन कर सकती है, जो बड़े पैमाने पर उत्पादन की जरूरतों को पूरा कर सकती है।
सटीक रोलर डिजाइन और उन्नत नियंत्रण प्रणालियों के माध्यम से, मोल्डिंग मशीन उच्च आयामी सटीकता और नियमित आकार के साथ रोलिंग डोर पैनलों का उत्पादन कर सकती है।दरवाजे के पैनलों की लंबाई और लहर के आकार को बहुत कम सहिष्णुता सीमा के भीतर सटीक रूप से नियंत्रित किया जा सकता है, जो रोलिंग डोर की स्थापना और उपयोग की गुणवत्ता सुनिश्चित करने के लिए बहुत महत्वपूर्ण है। उदाहरण के लिए, दरवाजा पैनल की लंबाई सहिष्णुता को ±1 मिमी के भीतर नियंत्रित किया जा सकता है,और लहर के आकार की ऊंचाई और अंतर त्रुटियों को भी एक बहुत ही छोटी सीमा के भीतर नियंत्रित किया जा सकता है.
