उत्पाद विवरण:
|
| सामग्री का प्रकार: | पीपीजीआई/जीआई | द्रव्य का गाढ़ापन: | 0.3-0.6 मिमी |
|---|---|---|---|
| सामग्री की चौड़ाई: | 1000 मिमी | रोलर स्टेशन: | 12 स्टेशन |
| रोलर और शाफ्ट सामग्री: | 45# स्टील शमन और चढ़ाना | दस्ता का व्यास: | Φ70 मिमी |
| कटर सामग्री: | Cr12 | ड्राइव प्रकार: | चेन ड्राइव |
| गति: | 15 मी / मिनट | कुल शक्ति: | 5.5+5.5KW |
| वोल्टेज: | 380V 50Hz 3 चरण | ||
| प्रमुखता देना: | टिकाऊ ग्लास टाइल बनाने की मशीन,चेन ड्राइव ग्लास्ड टाइल बनाने की मशीन,ट्रैपेज़ोइडल ग्लास्ड टाइल बनाने की मशीन |
||
प्रोडuct वर्णन
मशीन के शरीर में एक ठोस संरचना है, जो उच्च गुणवत्ता वाली सामग्री जैसे चैनल स्टील और स्टील प्लेटों से वेल्डेड है।मध्य प्लेट कनेक्शन मशीन स्थिर है और संचालन के दौरान विकृत नहीं है कि सुनिश्चित करने के लिए डाली स्टील खींच प्लेटों जैसे सुदृढ़ संरचनाओं को अपनाता हैट्रांसमिशन लेयरिंग में हाई स्पीड डबल सील लेयरिंग को अपनाया गया है, जो रखरखाव मुक्त हैं और मशीन के सेवा जीवन को बढ़ाते हैं।
कार्यप्रवाह
डिकोलिंग → सामग्री खिला → रोल बनाने → काटने → इकट्ठा
मुख्य तकनीकी मापदंड
| सामग्री | प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6 मिमी | |
| चौड़ाई | 1000मिमी | |
| रोलरस्टेशनs | 12स्टेशन | |
| रोलर और शाफ्ट सामग्री | 45#एसतिलQइंचिंग औरपीलटकना | |
| शाफ्ट का व्यास | Φ70 मिमी | |
| कटर सामग्री | CR12 | |
| ड्राइव प्रकार | चेन ड्राइव | |
| गति | 2-4 मीटर/मिनट | |
| कुल शक्ति | 5.5+5.5केडब्ल्यू | |
| वोल्टेज | 380V 50Hz 3पीहड़पनेवाला | |
इस भाग का उपयोग कॉइल को समर्थन देने के लिए किया जाता है।
और रोटेशनल तरीके से कॉइल बनाएं।
ढोने की क्षमताः 5T
आंतरिक व्यासः 470-530 मिमी
(मांग के अनुसार समायोज्य).)
मशीन चल रहा है जब टक्कर से मशीन को नुकसान से बचने के लिए, हम आप के लिए एक ब्रेक डिवाइस स्थापित किया है
फ़ीडिंग टेबल और प्री-कटर
सही स्थिति में आने के लिए कुंडल गाइड औरचलनारोल बनाने के लिएभाग.
जिसमें एकहाथ से खींचने काटना Device, यह पूर्व कटौती करने के लिए सुविधाजनक है जब आप चाहते हैंबदलनारंग या मोटाई.

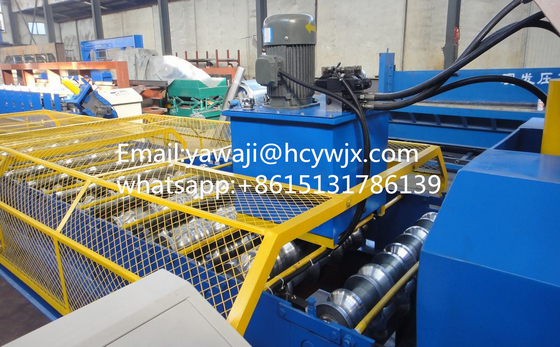

हाइड्रोलिकपंप स्टेशन
इस पंप स्टेशन का उद्देश्यड्राइव करनाकाटने का काम शुरू करने के लिए कटरs.
दहाइड्रोलिकटैंक का प्रयोग46# हाइड्रोलिक तेल
शीतलन पंखे से सुसज्जितजो cएकiआंतरिक परिसंचरण शीतलन,यह सुनिश्चित करने के लिए तेल पंप स्टेशन उच्च तेल तापमान से प्रभावित नहीं होगाकाम के दौरान।
सोलेनोइड वाल्व ब्रांडः Huade
टीउचएसक्रेनसीनियंत्रणसीअबाइनेट
नियंत्रण कैबिनेट दो मोड, स्वचालित और मैनुअल हैमोड।
लक्षित शीट की इकाई लंबाईऔर मात्रामें सेट किया जा सकता हैtआउटस्क्रीन.
यह प्रणाली सरल और संचालित करने में आसान है।
विद्युतसीप्रतिपादकबीरान्ड:
1.VFD:डेल्टा
2सर्किट ब्रेकर:सुगंधित
3. संपर्ककर्ता:सुगंधित
4रिले:झिनलिंग
5पीएलसी:डेल्टा
6ट्रांसफार्मर:सुगंधित

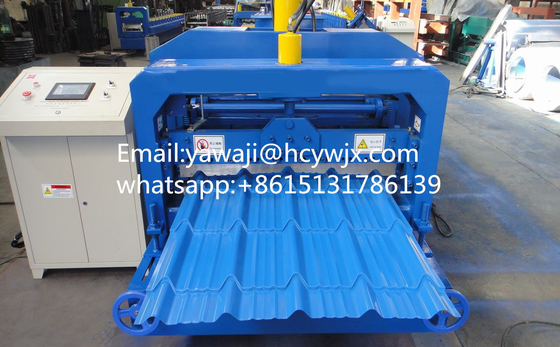

प्रेसिंग सेक्शन और कटर
ब्लेड की सामग्री CR12 है।
उच्च शक्ति, बेहतर कठोरता और अच्छे पहनने के प्रतिरोध के साथ।
हाइड्रोलिक सिलेंडर कटर को ऊपर और नीचे ले जाता है,जो आकार की आवश्यकताओं को पूरा करने वाले तैयार ग्लेज़्ड टाइल प्राप्त करने के लिए सेट लंबाई के अनुसार प्रेस किए गए रंगीन स्टील टाइलों को काटने के लिए जिम्मेदार है.
