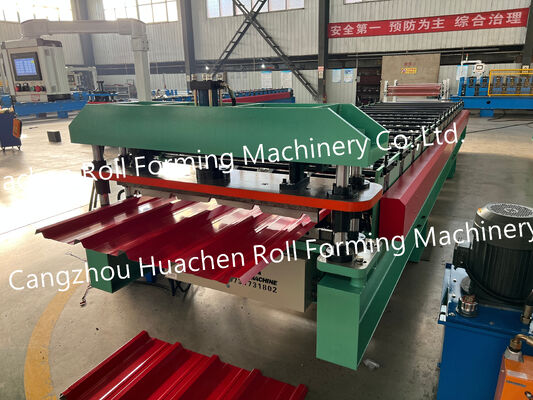

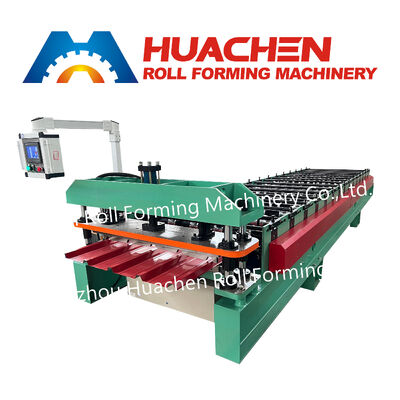

रंगीन स्टील सिंगल-लेयर छत पैनलों के लिए रोलर बनाने वाली मशीनों का व्यावसायिक उत्पादन

मुख्य तकनीकी मापदंड

उत्पाद का अवलोकन

वॉल पैनल रोल फोर्मिंग मशीन एक अत्यधिक कुशल औद्योगिक समाधान है जिसे विभिन्न निर्माण अनुप्रयोगों में उपयोग किए जाने वाले वॉल पैनलों के निर्माण के लिए इंजीनियर किया गया है।यह मजबूत उपकरण निरंतर सटीकता और गति प्रदान करता हैउच्च गुणवत्ता वाली निर्माण सामग्री का उत्पादन करने के लिए बड़े पैमाने पर उत्पादन सुविधाओं के लिए आदर्श है।

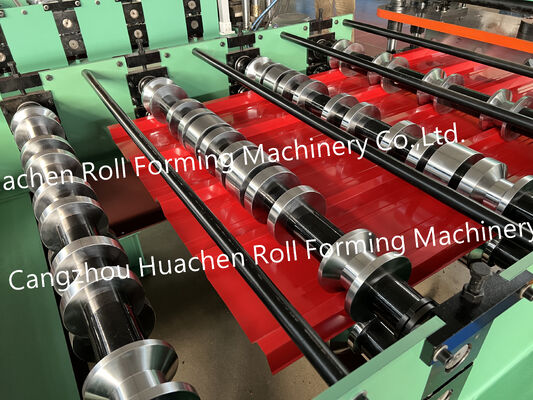

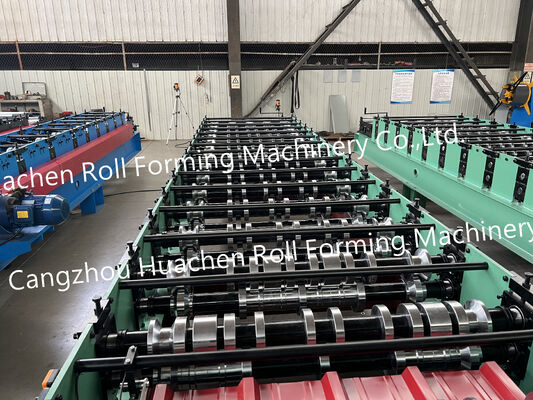

15-स्टेशन फोर्मिंग सिस्टम

मशीन में शामिल है15 रोलर स्टेशनप्रत्येक स्टेशन प्रगतिशील आकार देने की प्रक्रिया में भाग लेता है क्योंकि स्टील शीट मशीन के माध्यम से लगातार चलती है।

रोलर स्टेशनों की संख्या एक रोल बनाने वाली मशीन का चयन करते समय एक महत्वपूर्ण उपकरण विनिर्देश है, विशेष रूप से उन परियोजनाओं के लिए जिनके लिए एक विशिष्ट छत प्रोफाइल की आवश्यकता होती है।

45# स्टील रोलर्स और शाफ्ट

दोनों रोलर्स और शाफ्ट का उपयोग45# स्टीलरोलर्स और शाफ्ट भी के माध्यम से इलाज कर रहे हैंशमन और कोटिंग.

शाफ्ट का व्यास हैΦ70 मिमी, जो मशीन की मोल्डिंग संरचना के लिए एक स्पष्ट रूप से परिभाषित आयामी विनिर्देश प्रदान करता है।

15~20 मीटर/मिनट की मोल्डिंग गति

मशीन के लिए एक निर्दिष्ट मोल्डिंग गति है15°20 मी/मिनट.

इस आंकड़े का उपयोग उत्पादन क्षमता की योजना बनाने और विभिन्न रंगों की स्टील टाइल रोल बनाने वाली मशीन कॉन्फ़िगरेशन की तुलना करते समय संदर्भ के रूप में किया जा सकता है।वास्तविक परिचालन स्थितियां उत्पाद प्रोफ़ाइल पर निर्भर हो सकती हैं, सामग्री विनिर्देश और उत्पादन सेटअप।

चेन ड्राइव ट्रांसमिशन

एचेन ड्राइव प्रणालीमशीन ट्रांसमिशन के लिए प्रयोग किया जाता है।

ड्राइव प्रकार मशीन के यांत्रिक विन्यास का हिस्सा है और रोलर स्टेशनों, शाफ्ट आयामों, मोल्डिंग गति के साथ मूल्यांकन किया जाना चाहिए,और अन्य तकनीकी विनिर्देशों जब उपकरण का चयन.

CR12 काटने की प्रणाली

मशीन एक काटने प्रणाली का उपयोग कर से लैस हैCR12 कटर सामग्री.

कटर सामग्री कटर सेक्शन के मुख्य विनिर्देशों में से एक है और विभिन्न छत रोल बनाने वाली मशीनों के बीच तकनीकी तुलना में शामिल की जा सकती है।

विद्युत विन्यास

मशीन के साथ विन्यस्त हैकुल शक्ति 4+4 किलोवाटऔर इसके लिए380 वी / 50 हर्ट्ज / 3-चरणविद्युत आपूर्ति।

विद्युत आवश्यकताओं की स्थापना से पहले पुष्टि की जानी चाहिए ताकि यह सुनिश्चित किया जा सके कि उत्पादन स्थल पर उपलब्ध बिजली आपूर्ति मशीन विन्यास के साथ संगत है।

आवेदन

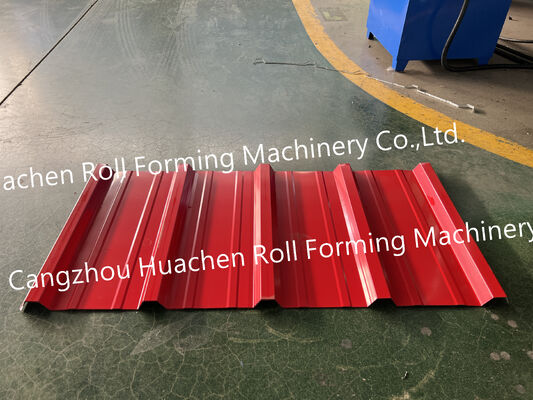

द15-स्टेशन रंग स्टील टाइल रोल बनाने की मशीनरंगीन स्टील छत टाइल प्रोफाइल के निरंतर उत्पादन के लिए है।

विशिष्ट अनुप्रयोगों में निम्नलिखित शामिल हो सकते हैंः

• रंगीन स्टील की टाइलों का उत्पादन
• धातु छत प्रोफाइल का निर्माण
• स्टील छत सामग्री का उत्पादन
• छत शीट बनाने
• भवन छत प्रोफाइल का उत्पादन

अंतिम मशीन विन्यास आवश्यक छत प्रोफाइल और सामग्री विनिर्देशों के अनुरूप होना चाहिए।

कुंजी विन्यास

इस रोल बनाने वाली मशीन की मुख्य तकनीकी संरचना में शामिल हैंः

• 15 रोलर स्टेशन
• 45# स्टील रोलर्स और शाफ्ट
• सूखने और कोटिंग उपचार
• Φ70 मिमी शाफ्ट व्यास
• CR12 कटर सामग्री
• चेन ड्राइव ट्रांसमिशन
• 15~20 मीटर/मिनट की मोल्डिंग गति
• कुल शक्ति 4+4 किलोवाट
• 380 वी / 50 हर्ट्ज / 3-चरण बिजली की आपूर्ति

ये मापने योग्य विनिर्देश खरीदारों को एक स्पष्ट तकनीकी संदर्भ प्रदान करते हैंरंग स्टील टाइल रोल बनाने की मशीनअपनी उत्पादन आवश्यकताओं के लिए।
