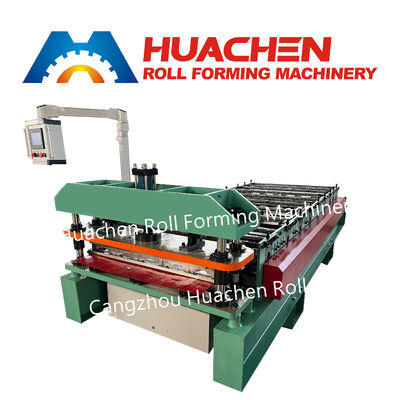

लोहे की प्लेट बनाने की मशीन, धातु की छत पैनल बनाने की मशीन, टाइल बनाने की मशीन

मुख्य तकनीकी मापदंड

उत्पाद का अवलोकन

वॉल पैनल रोल फोर्मिंग मशीन एक अत्यधिक कुशल औद्योगिक समाधान है जिसे विभिन्न निर्माण अनुप्रयोगों में उपयोग किए जाने वाले वॉल पैनलों के निर्माण के लिए इंजीनियर किया गया है।यह मजबूत उपकरण निरंतर सटीकता और गति प्रदान करता हैउच्च गुणवत्ता वाली निर्माण सामग्री का उत्पादन करने के लिए बड़े पैमाने पर उत्पादन सुविधाओं के लिए आदर्श है।

रोल बनाने की प्रक्रिया

मशीन का उपयोग करता है9 रोलर स्टेशनआगमन वाली स्टील शीट को आवश्यक छत प्रोफाइल में क्रमशः आकार देना।

खरीदारों के लिए, रोलर स्टेशन की संख्या एक विशेष टाइल डिजाइन के साथ एक मशीन को मिलान करते समय एक महत्वपूर्ण बिंदु है।आवश्यक प्रोफाइल उचित ढालना विन्यास निर्धारित करने से पहले पुष्टि की जानी चाहिए.

संरचनात्मक घटक

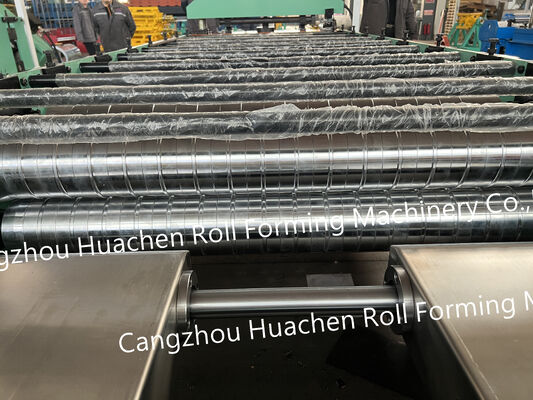

रोलर्स और शाफ्ट से बने होते हैं45# स्टील, के साथशमन और कोटिंगप्रसंस्करण प्रक्रिया के रूप में निर्दिष्ट किया गया है।Φ70 मिमी शाफ्ट.

एक साथ, ये विनिर्देश रोल बनाने वाले अनुभाग के बुनियादी यांत्रिक विन्यास को परिभाषित करते हैं और उपकरण तुलना के लिए मापनीय जानकारी प्रदान करते हैं।

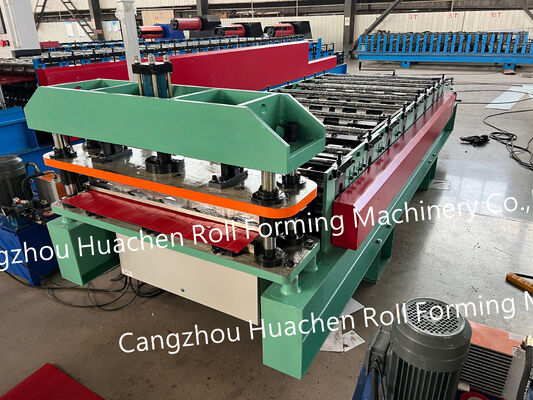

ड्राइव और काटने का विन्यास

एचेन ड्राइवबिजली के संचरण के लिए प्रयोग किया जाता है, जबकि काटने की प्रणाली एक के साथ निर्दिष्ट हैCR12 कटर.

The drive method and cutter material are part of the machine's overall configuration and should be reviewed alongside the forming stations and shaft specifications when evaluating roofing roll forming equipment.

परिचालन गति

मशीन में एक निर्दिष्ट ऑपरेटिंग गति है15°20 मी/मिनट.

यह आंकड़ा उत्पादन योजना के लिए एक संदर्भ के रूप में कार्य कर सकता है। चयनित प्रोफ़ाइल, कच्चे माल और संचालन की स्थितियों के अनुसार वास्तविक उत्पादन स्थिति भिन्न हो सकती है।

विद्युत आवश्यकताएं

उपकरण के साथ कॉन्फ़िगर किया गया हैकुल शक्ति 4+4 किलोवाटऔर एक380 वी / 50 हर्ट्ज / 3-चरणबिजली की आपूर्ति।

उपलब्ध विद्युत अवसंरचना की स्थापना से पहले जाँच की जानी चाहिए ताकि यह सुनिश्चित किया जा सके कि यह विनिर्दिष्ट मशीन आवश्यकताओं के साथ संगत है।

जहाँ इसका इस्तेमाल किया जा सकता है

द9-स्टेशन रंग स्टील टाइल रोल बनाने की मशीनरंगीन स्टील की छत टाइल प्रोफाइल के निरंतर निर्माण से जुड़े अनुप्रयोगों के लिए डिज़ाइन किया गया है।

संभावित अनुप्रयोगों में शामिल हैंः

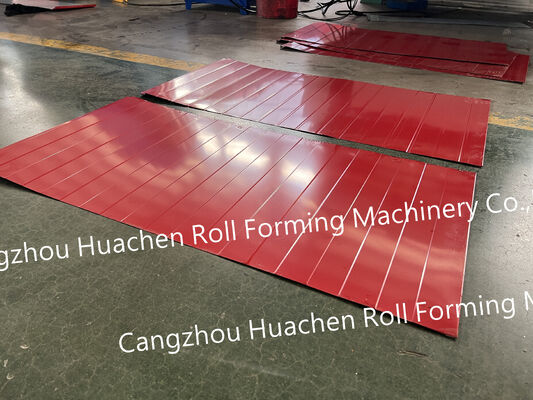

• रंगीन स्टील की टाइलों का उत्पादन
• धातु छत प्रोफाइल बनाने
• इस्पात छत सामग्री का निर्माण
• छत शीट प्रोफाइल का उत्पादन
• भवन छत सामग्री का प्रसंस्करण

किसी विशेष उत्पाद के लिए मशीन की उपयुक्तता आवश्यक प्रोफ़ाइल और संबंधित मशीन विन्यास पर निर्भर करती है।

खरीदारों के लिए चयन संदर्भ

जब एक का चयनरंग स्टील टाइल रोल बनाने की मशीन, मोल्डिंग स्टेशनों की संख्या को अलग से नहीं माना जाना चाहिए। खरीदारों को शाफ्ट व्यास, रोलर और शाफ्ट सामग्री के साथ स्टेशन कॉन्फ़िगरेशन का मूल्यांकन करना चाहिए,कटर विनिर्देश, ट्रांसमिशन विधि, बनाने की गति और विद्युत आवश्यकताएं।

इस 9 स्टेशन कॉन्फ़िगरेशन के लिए, प्रमुख डेटा हैंः9 रोलर स्टेशन, Φ70 मिमी शाफ्ट व्यास, 45# स्टील रोलर्स और स्टील रोलर्स, सीआर12 कटर, चेन ड्राइव और एक निर्दिष्ट गति 15~20 m/min.

मशीन की घोषित शक्ति की आवश्यकता है4+4 किलोवाट, के साथ380 वी / 50 हर्ट्ज / 3-चरणविद्युत आपूर्ति।
