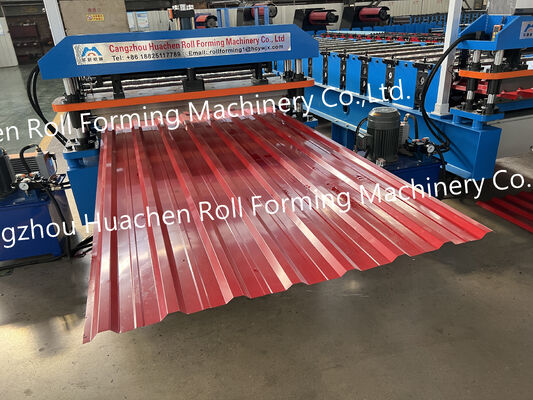

एकल परत छत प्रोफाइल बनाने की मशीन / चरणबद्ध टाइल प्लेट बनाने की मशीन

मुख्य तकनीकी पैरामीटर

उत्पाद अवलोकन

वॉल पैनल रोल फॉर्मिंग मशीन विभिन्न निर्माण अनुप्रयोगों में उपयोग किए जाने वाले वॉल पैनलों के निर्माण के लिए इंजीनियर एक अत्यधिक कुशल औद्योगिक समाधान है। 12-स्टेशन कलर स्टील टाइल रोल फॉर्मिंग मशीन रंगीन स्टील की छत की टाइलों के प्रोफाइल का उत्पादन करने के लिए डिज़ाइन किया गया एक निरंतर बनाने वाला समाधान है। मशीन एक 12-स्टेशन रोलर व्यवस्था को अपनाती है, जहां आवश्यक प्रोफाइल आकार प्राप्त करने के लिए सामग्री को कई बनाने वाले चरणों के माध्यम से संसाधित किया जाता है।

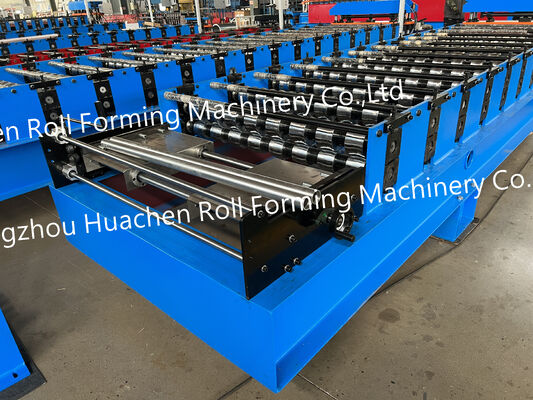

12-स्टेशन रोलर फॉर्मिंग सिस्टम

मशीन को बनाने वाले अनुभाग में 12 रोलर स्टेशन के साथ डिज़ाइन किया गया है। प्रत्येक स्टेशन निरंतर आकार देने की प्रक्रिया के हिस्से के रूप में काम करता है, स्टील सामग्री को प्रगतिशील बनाने वाले मार्ग के माध्यम से निर्देशित करता है।

छत के प्रोफाइल के लिए रोल फॉर्मिंग मशीन का चयन करते समय रोलर स्टेशनों की संख्या मुख्य कॉन्फ़िगरेशन कारकों में से एक है।

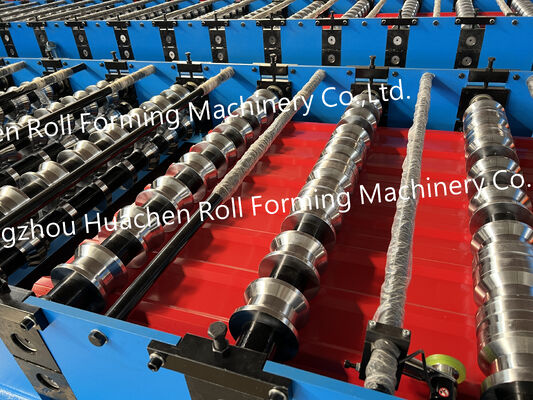

रोलर और शाफ्ट कॉन्फ़िगरेशन

रोलर और शाफ्ट निर्दिष्ट सामग्री के रूप में 45# स्टील का उपयोग करते हैं और क्वेंचिंग और प्लेटिंग उपचार पर संचालित होती है।

बनाने वाली प्रणाली को Φ70 मिमी शाफ्ट व्यास के साथ कॉन्फ़िगर किया गया है, जो मशीन के घटकों के लिए एक स्पष्ट संरचनात्मक विनिर्देश प्रदान करता है।

ट्रांसमिशन और कटिंग कंपोनेंट्स

उपकरण ट्रांसमिशन के लिए एक चेन ड्राइव सिस्टम का उपयोग करता है।

कटिंग सेक्शन एक CR12 कटर से सुसज्जित है। ये घटक मशीन कॉन्फ़िगरेशन के महत्वपूर्ण हिस्से का प्रतिनिधित्व करते हैं और इन्हें आवश्यक उत्पादन प्रोफाइल के साथ मिलकर विचार किया जाना चाहिए।

उत्पादन गति और विद्युत विनिर्देश

मशीन एक निर्दिष्ट गति 15–20 m/min पर संचालित होती है।

कुल शक्ति आवश्यकता 4+4 kW है, जिसमें एक विद्युत आपूर्ति विनिर्देश 380 V / 50 Hz / 3 Phases है। उपयोगकर्ताओं को संचालन से पहले स्थापना स्थल पर उपलब्ध विद्युत स्थितियों की पुष्टि करनी चाहिए।

अनुप्रयोग

12-स्टेशन कलर स्टील टाइल रोल फॉर्मिंग मशीन रंगीन स्टील की छत की टाइलों के प्रोफाइल से संबंधित निरंतर बनाने वाले अनुप्रयोगों के लिए उपयुक्त है।

सामान्य अनुप्रयोग क्षेत्रों में शामिल हैं:

• रंगीन स्टील की छत की टाइल उत्पादन
• धातु की छत प्रोफाइल निर्माण
• स्टील शीट प्रोफाइल बनाना
• छत सामग्री प्रसंस्करण
• भवन की छत प्रोफाइल उत्पादन

अंतिम उपकरण कॉन्फ़िगरेशन को आवश्यक प्रोफाइल डिजाइन और उत्पादन आवश्यकताओं के अनुसार चुना जाना चाहिए।

तकनीकी कॉन्फ़िगरेशन अवलोकन

इस मशीन का मुख्य कॉन्फ़िगरेशन शामिल है:

• 12 रोलर स्टेशन
• 45# स्टील रोलर और शाफ्ट
• क्वेंचिंग और प्लेटिंग उपचार
• Φ70 मिमी शाफ्ट व्यास
• CR12 कटर सामग्री
• चेन ड्राइव ट्रांसमिशन
• 15–20 m/min उत्पादन गति
• 4+4 kW कुल शक्ति
• 380 V / 50 Hz / 3-फेज पावर सप्लाई

ये विनिर्देश रंगीन स्टील की छत प्रोफाइल उत्पादन के लिए 12-स्टेशन कलर स्टील टाइल रोल फॉर्मिंग मशीन का मूल्यांकन करने वाले खरीदारों के लिए एक तकनीकी संदर्भ प्रदान करते हैं।
