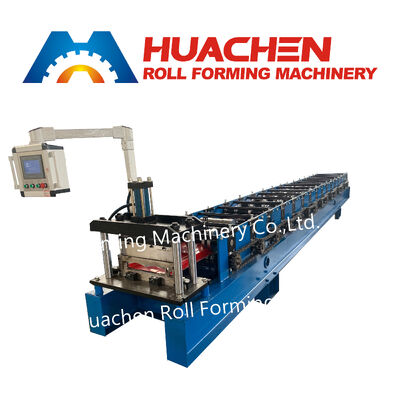

उच्च गुणवत्ता वाली स्टील प्लेट छत और दीवार पैनल निर्माण मशीन, लंबी सेवा जीवन के साथ, औद्योगिक भवन निर्माण के लिए उपयुक्त है।

मुख्य तकनीकी मापदंड

उत्पाद का अवलोकन

वॉल पैनल रोल फोर्मिंग मशीन एक अत्यधिक कुशल औद्योगिक समाधान है जिसे विभिन्न निर्माण अनुप्रयोगों में उपयोग किए जाने वाले वॉल पैनलों के निर्माण के लिए डिज़ाइन किया गया है।16-स्टेशन रंग स्टील टाइल रोल बनाने की मशीनरंग स्टील छत टाइल प्रोफाइल के निरंतर रोल बनाने के लिए बनाया गया है।16-स्टेशन रोलर सिस्टम, जो धातु शीट को क्रमिक रूप से बनाने की प्रक्रियाओं की एक श्रृंखला के माध्यम से आकार देने की अनुमति देता है।

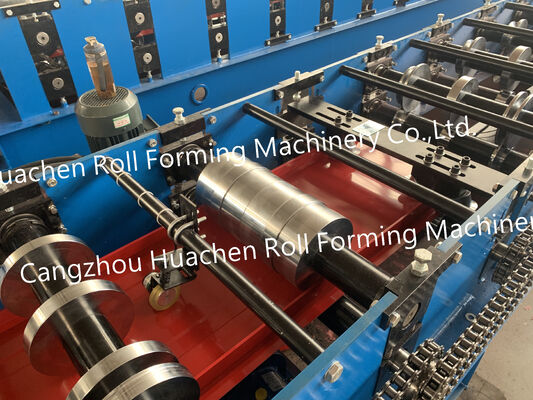

16-स्टेशन बनाने की व्यवस्था

मशीन के साथ विन्यस्त है16 रोलर स्टेशनप्रचालन के दौरान, शीट सामग्री रोलर समूहों के माध्यम से अनुक्रम में गुजरती है, प्रत्येक स्टेशन प्रगतिशील आकार प्रक्रिया में भाग लेता है।

विभिन्न रंगों की स्टील टाइल प्रोफाइल आवश्यकताओं के लिए उपकरण का चयन करते समय आकार देने वाले स्टेशनों की संख्या एक महत्वपूर्ण विनिर्देश है।

रोलर और शाफ्ट विनिर्देश

मशीन का उपयोग करता है45# स्टीलरोलर्स और शाफ्ट दोनों के लिए।

घटकों का प्रसंस्करणबुझाने और कोटिंग उपचार, और मोल्डिंग प्रणाली एकΦ70 मिमी शाफ्ट व्यासये विनिर्देश मशीन की मुख्य सामग्री और संरचनात्मक विन्यास को परिभाषित करते हैं।

चेन ड्राइव ट्रांसमिशन

उपकरण एकचेन ड्राइव प्रणाली.

यह ट्रांसमिशन विधि मशीन की यांत्रिक संरचना का हिस्सा है और इसे मोल्डिंग स्टेशन मात्रा, शाफ्ट विनिर्देश,और उत्पादन की गति जब रोल बनाने के उपकरण की तुलना.

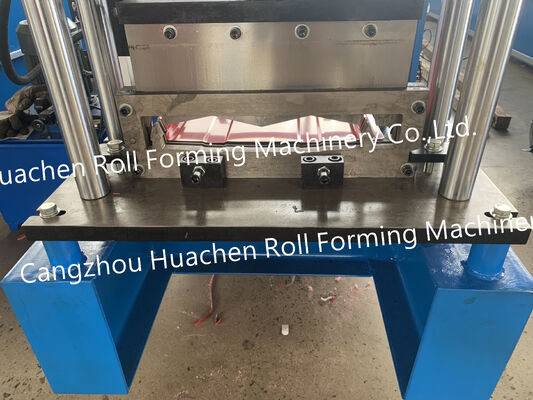

काटने की प्रणाली

काटने खंड एक के साथ विन्यस्त हैCR12 कटर.

काटने की सामग्री मशीन के तकनीकी विनिर्देशों में से एक है और तैयार रंग स्टील टाइल प्रोफाइल की आवश्यकताओं के अनुसार विचार किया जाना चाहिए।

उत्पादन गति और शक्ति आवश्यकताएं

मशीन में एक निर्दिष्ट ऑपरेटिंग गति है15°20 मी/मिनट.

कुल शक्ति विन्यास है4+4 किलोवाट, और आवश्यक बिजली की आपूर्ति है380 वी / 50 हर्ट्ज / 3 चरण. मशीन के संचालन से पहले इंस्टॉलेशन वातावरण को एक मिलान बिजली की आपूर्ति प्रदान करनी चाहिए।

आवेदन

द16-स्टेशन रंग स्टील टाइल रोल बनाने की मशीनरंगीन स्टील छत टाइल प्रोफाइल के निरंतर उत्पादन के लिए है।

विशिष्ट अनुप्रयोगों में शामिल हैंः

• रंगीन स्टील की टाइलों का उत्पादन
• धातु छत प्रोफाइल बनाने
• स्टील शीट प्रोफाइल निर्माण
• छत सामग्री का प्रसंस्करण
• भवन छत प्रोफाइल का उत्पादन

आवश्यक उत्पाद प्रोफाइल और उत्पादन स्थितियों के अनुसार उपयुक्त मशीन कॉन्फ़िगरेशन की पुष्टि की जानी चाहिए।

मुख्य विन्यास अवलोकन

मशीन कॉन्फ़िगरेशन में शामिल हैंः

• 16 रोलर स्टेशन
• 45# स्टील रोलर्स और शाफ्ट
• सूखने और कोटिंग उपचार
• Φ70 मिमी शाफ्ट व्यास
• CR12 कटर
• चेन ड्राइव सिस्टम
• उत्पादन की गति 15~20 मीटर/मिनट
• कुल शक्ति 4+4 किलोवाट
• 380 वी / 50 हर्ट्ज / 3-चरण विद्युत आपूर्ति

ये विनिर्देश खरीदारों के लिए एक तकनीकी संदर्भ प्रदान करते हैं16-स्टेशन रंग स्टील टाइल रोल बनाने की मशीननिरंतर छत प्रोफाइल उत्पादन के लिए।
