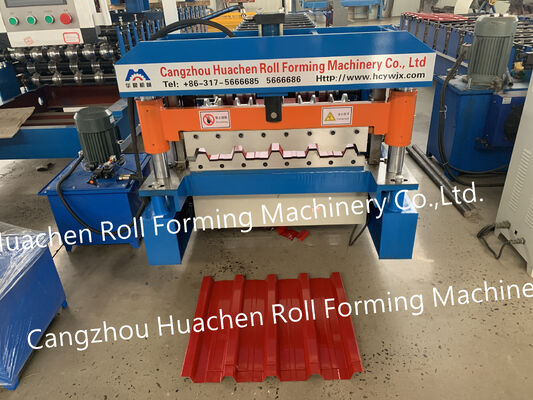

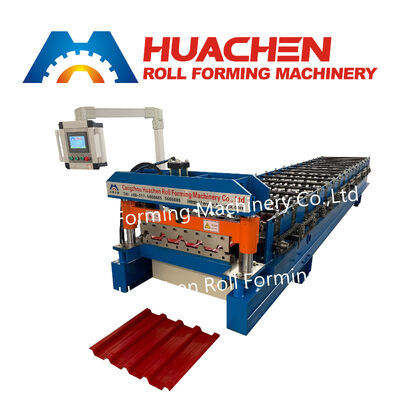

स्वचालित ट्रेपेज़ॉइड शीट बनाने की मशीन / बॉक्स के आकार की छत पैनल तैयार करने की मशीन धातु छत टाइल प्रेसिंग उत्पादन लाइन

मुख्य तकनीकी मापदंड

उत्पाद का अवलोकन

वॉल पैनल रोल फोर्मिंग मशीन एक अत्यधिक कुशल औद्योगिक समाधान है जिसे विभिन्न निर्माण अनुप्रयोगों में उपयोग किए जाने वाले वॉल पैनलों के निर्माण के लिए डिज़ाइन किया गया है।16-स्टेशन रंग स्टील टाइल रोल बनाने की मशीनरंग स्टील छत टाइल प्रोफाइल की निरंतर प्रसंस्करण के लिए बनाया गया है।16-स्टेशन रोलर बनाने वाली इकाई, जिससे इस्पात शीट को कई चरणों में धीरे-धीरे आकार दिया जा सकता है।

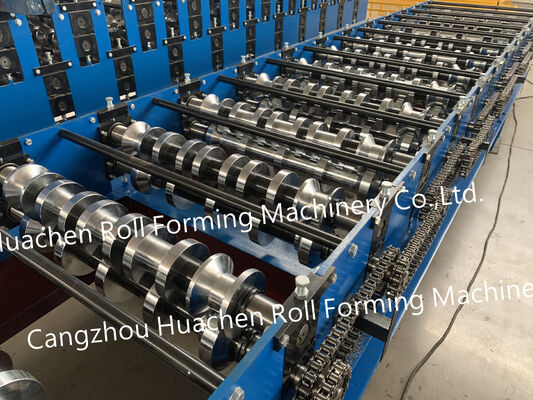

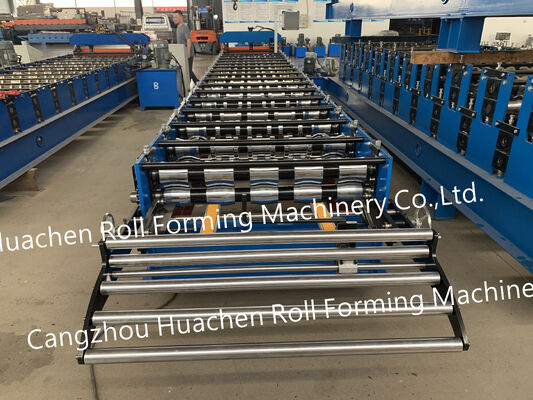

रोलर स्टेशन व्यवस्था

मशीन में एक16-स्टेशन रोलर विन्यासऑपरेशन के दौरान, सामग्री आकार देने वाले अनुभाग के माध्यम से चलती है और व्यवस्थित रोलर्स द्वारा क्रमिक रूप से आकार दी जाती है।

रोलर स्टेशनों की संख्या मशीन सेटअप का एक महत्वपूर्ण हिस्सा है और आवश्यक रंग स्टील टाइल प्रोफाइल के साथ मेल खाना चाहिए।

रोलर्स और शाफ्ट की सामग्री विनिर्देश

रोलर्स और शाफ्ट से बने होते हैं45# स्टील.

आपूर्ति विनिर्देशों में शामिल हैंबुझाने और कोटिंग उपचारइन घटकों के लिए।Φ70 मिमी शाफ्ट व्यास, जो यांत्रिक संयोजन के लिए एक परिभाषित पैरामीटर प्रदान करता है।

ट्रांसमिशन और काटने के घटक

मशीन एकचेन ड्राइव ट्रांसमिशन सिस्टम.

काटने के अनुभाग में एकCR12 कटरये विनिर्देश उपकरण के मुख्य ट्रांसमिशन और काटने विन्यास का वर्णन करते हैं।

गति और शक्ति विन्यास

मशीन की गति में निर्दिष्ट है15°20 मी/मिनट.

कुल शक्ति की आवश्यकता है4+4 किलोवाट, और विद्युत प्रणाली के लिए बनाया गया है380 वी / 50 हर्ट्ज / 3 चरण.

स्थापना स्थल को इन मशीन आवश्यकताओं के अनुसार एक संगत बिजली की आपूर्ति प्रदान करनी चाहिए।

आवेदन

द16-स्टेशन रंग स्टील टाइल रोल बनाने की मशीनरंग स्टील छत टाइल प्रोफाइल के निरंतर गठन के लिए उपयुक्त है।

संभावित अनुप्रयोग क्षेत्रों में शामिल हैंः

• रंगीन स्टील की टाइलों का उत्पादन
• छत प्रोफाइल बनाना
• धातु शीट प्रोफाइल प्रसंस्करण
• छत सामग्री का निर्माण
• भवन प्रोफाइल का उत्पादन

अंतिम मशीन का चयन आवश्यक प्रोफाइल विनिर्देशों और उत्पादन आवश्यकताओं पर आधारित होना चाहिए।

मशीन कॉन्फ़िगरेशन सारांश

इस मशीन विन्यास में शामिल हैंः

• 16 रोलर स्टेशन
• 45# स्टील रोलर्स और शाफ्ट
• सूखने और कोटिंग उपचार
• Φ70 मिमी शाफ्ट व्यास
• CR12 कटर सामग्री
• चेन ड्राइव सिस्टम
• मशीन की रफ्तार 15~20 मीटर/मिनट
• कुल शक्ति 4+4 किलोवाट
• 380 वी / 50 हर्ट्ज / 3-चरण वोल्टेज

ये तकनीकी विवरण ग्राहकों के लिए एक संदर्भ प्रदान करते हैं16-स्टेशन रंग स्टील टाइल रोल बनाने की मशीनरंगीन स्टील छत प्रोफाइल के उत्पादन के लिए।
