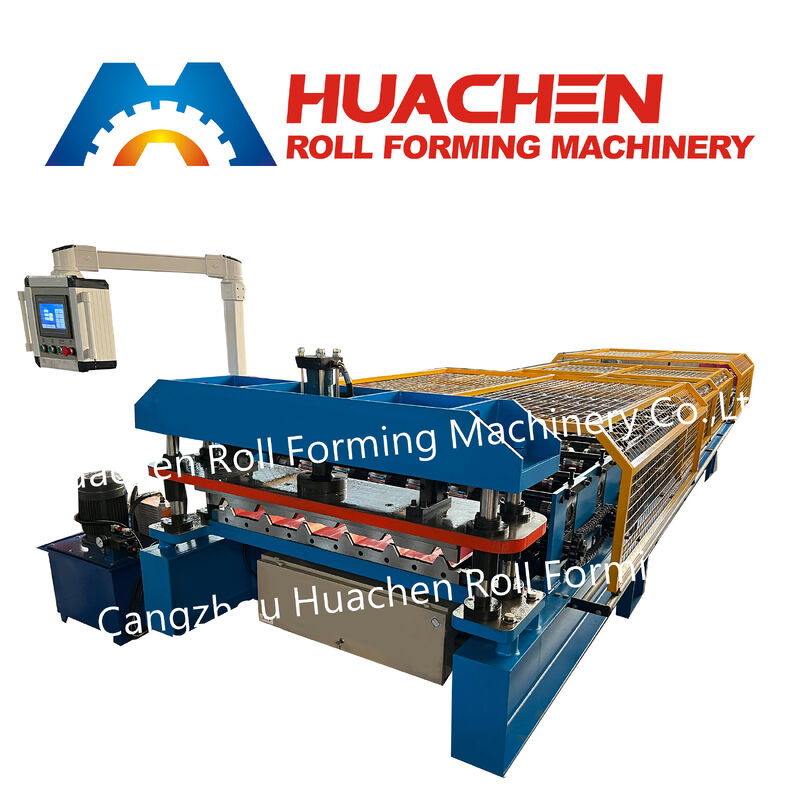

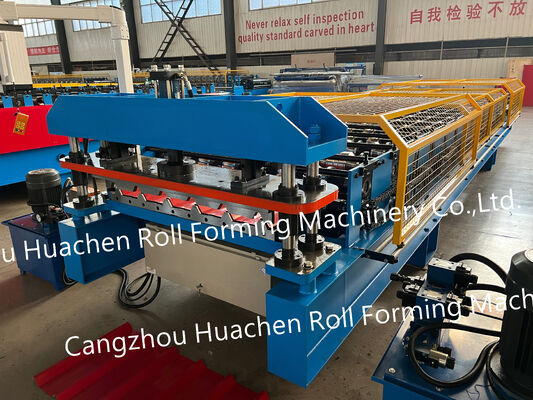

उच्च गुणवत्ता वाली एकल परत ट्रेपेज़ॉइडल छत मोल्डिंग मशीन

मुख्य तकनीकी मापदंड

उत्पाद का अवलोकन

वॉल पैनल रोल फोर्मिंग मशीन एक अत्यधिक कुशल औद्योगिक समाधान है जिसे विभिन्न निर्माण अनुप्रयोगों में उपयोग किए जाने वाले वॉल पैनलों के निर्माण के लिए डिज़ाइन किया गया है।11-स्टेशन रंग स्टील टाइल रोल बनाने की मशीनरंग स्टील छत टाइल प्रोफाइल के निरंतर उत्पादन के लिए कॉन्फ़िगर किया गया है।11-स्टेशन रोलर बनाने की प्रणाली, जहां धातु शीट को मोल्डिंग सेक्शन के माध्यम से क्रमिक रूप से आकार दिया जाता है।

निर्माण स्टेशन संरचना

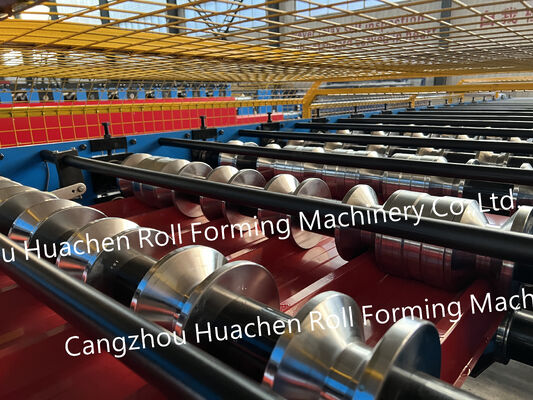

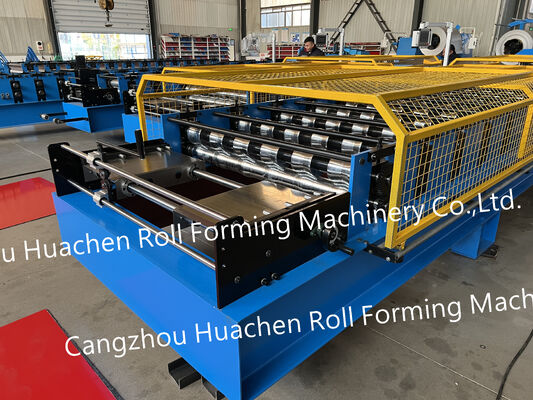

मशीन से लैस है11 रोलर स्टेशनस्टील सामग्री क्रमशः प्रत्येक स्टेशन से गुजरती है, जिससे रोल बनाने की प्रक्रिया के दौरान प्रोफाइल को धीरे-धीरे तैयार किया जा सकता है।

विभिन्न रंगों की स्टील टाइल प्रोफाइल आवश्यकताओं के लिए मशीन का चयन करते समय रोलर स्टेशनों की संख्या एक महत्वपूर्ण विनिर्देश है।

रोलर और शाफ्ट सामग्री

मोल्डिंग रोलर्स और शाफ्ट का निर्माण45# स्टील.

निर्दिष्ट उपचार प्रक्रिया में शामिल हैंशमन और कोटिंग. मशीन एक का उपयोग करता हैΦ70 मिमी शाफ्ट व्यास, जो ढालना संरचना के मुख्य आयामी विनिर्देश को परिभाषित करता है।

ड्राइव सिस्टम और कटर विन्यास

मशीन एकचेन ड्राइव प्रणालीप्रसारण के लिए।

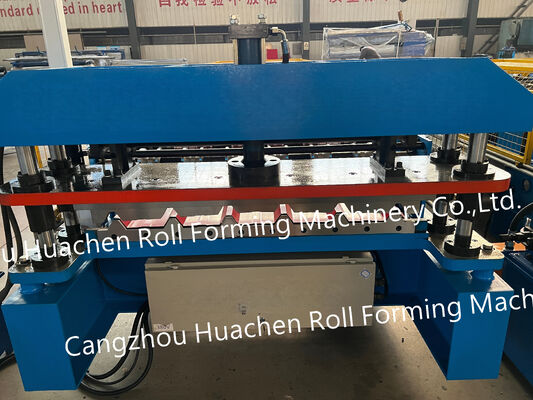

काटने की इकाई एक से लैस हैCR12 कटरये घटक उपकरण के मुख्य ट्रांसमिशन और काटने के विन्यास का प्रतिनिधित्व करते हैं।

उत्पादन की गति

मशीन एक निर्दिष्ट परिचालन गति प्रदान करता है15°20 मी/मिनट.

इस गति विनिर्देश का उपयोग उत्पादन आवश्यकताओं का मूल्यांकन करने और विभिन्न रोल बनाने वाली मशीन कॉन्फ़िगरेशन की तुलना करने के लिए संदर्भ के रूप में किया जा सकता है।

बिजली आपूर्ति आवश्यकताएं

मशीन में कुल शक्ति विनिर्देश है4+4 किलोवाट.

आवश्यक विद्युत आपूर्ति है380 वी / 50 हर्ट्ज / 3 चरणस्थापना स्थल को मशीन की आवश्यकताओं के अनुसार एक उपयुक्त बिजली कनेक्शन प्रदान करना चाहिए।

अनुप्रयोग क्षेत्र

द11-स्टेशन रंग स्टील टाइल रोल बनाने की मशीनरंगीन स्टील छत टाइल प्रोफाइल के निरंतर निर्माण के लिए डिज़ाइन किया गया है।

विशिष्ट अनुप्रयोग क्षेत्रों में शामिल हैंः

• रंगीन स्टील टाइलों का निर्माण
• धातु छत प्रोफाइल का उत्पादन
• छत शीट बनाने
• स्टील प्रोफाइल प्रसंस्करण
• भवन छत सामग्री का उत्पादन

मशीन के विन्यास का चयन आवश्यक प्रोफाइल विनिर्देशों और उत्पादन स्थितियों के अनुसार किया जाना चाहिए।

विन्यास सारांश

उपकरण में शामिल हैंः

• 11 रोलर स्टेशन
• 45# स्टील रोलर्स और शाफ्ट
• सूखने और कोटिंग उपचार
• Φ70 मिमी शाफ्ट व्यास
• CR12 कटर सामग्री
• चेन ड्राइव ट्रांसमिशन
• ऑपरेटिंग स्पीड 15~20 m/min
• कुल शक्ति 4+4 किलोवाट
• 380 वी / 50 हर्ट्ज / 3-चरण वोल्टेज

ये विनिर्देश खरीदारों के लिए एक स्पष्ट तकनीकी संदर्भ प्रदान करते हैं11-स्टेशन रंग स्टील टाइल रोल बनाने की मशीनछत प्रोफाइल के उत्पादन के लिए।
