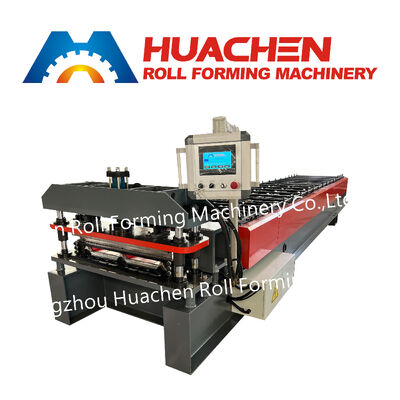

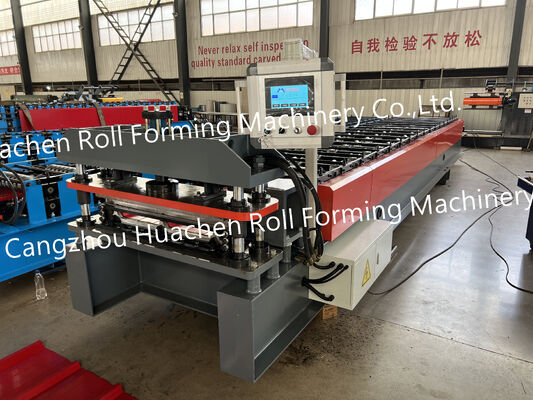

45 स्टील शाफ्ट वॉल प्लेट बनाने की मशीन, जीआई/पीपीजीआई शीट सामग्री के लिए उपयुक्त

मुख्य तकनीकी पैरामीटर

फॉर्मिंग प्रक्रिया के अंदर

उत्पादन प्रक्रिया धातु सामग्री को धीरे-धीरे आकार देने पर आधारित है, न कि एक ही ऑपरेशन में पूरे प्रोफाइल को बनाने पर।

• प्रारंभिक फीडिंग: धातु कॉइल मशीन में प्रवेश करता है और फॉर्मिंग सेक्शन की ओर बढ़ता है।

• प्रगतिशील प्रोफाइल शेपिंग: कॉन्फ़िगर की गई छत का आकार प्राप्त करने के लिए सामग्री 18 रोलर स्टेशनों से गुजरती है।

• लंबाई कटाई: आवश्यक कटाई लंबाई के अनुसार गठित शीट को अलग करने के लिए CR12 कटर का उपयोग किया जाता है।

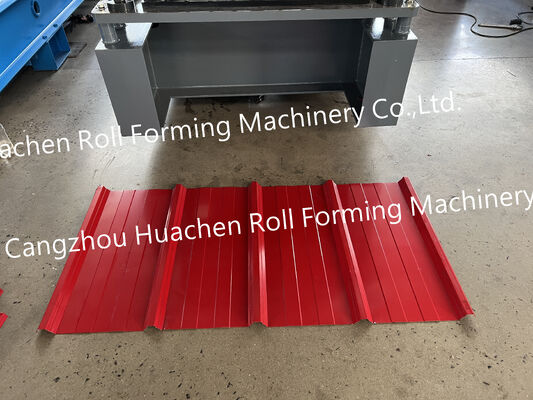

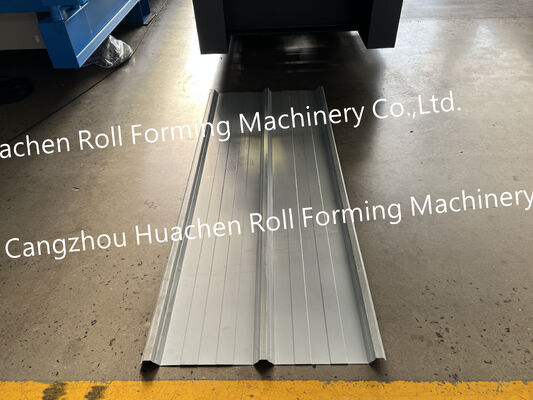

• उत्पाद संग्रह: आगे की हैंडलिंग और उपयोग के लिए तैयार छत शीट एकत्र की जाती हैं।

यांत्रिक विन्यास

18-स्टेशन फॉर्मिंग स्ट्रक्चर

मशीन प्रगतिशील फॉर्मिंग प्रक्रिया को पूरा करने के लिए 18 रोलर स्टेशनों का उपयोग करती है। इच्छित छत प्रोफाइल के अनुसार रोलर व्यवस्था को कॉन्फ़िगर किया गया है।

45# स्टील घटक

रोलर और शाफ्ट दोनों को 45# स्टील के रूप में निर्दिष्ट किया गया है, जिसमें क्वेंचिंग और प्लेटिंग उपचार शामिल है।

Φ70mm शाफ्ट डिजाइन

फॉर्मिंग असेंबली में Φ70mm व्यास वाले शाफ्ट का उपयोग किया जाता है।

CR12 कटिंग घटक

कटिंग सेक्शन को तैयार धातु शीट को अलग करने के लिए CR12 कटर से सुसज्जित किया गया है।

चेन ट्रांसमिशन

एक चेन ड्राइव सिस्टम मशीन के फॉर्मिंग ऑपरेशन के लिए ट्रांसमिशन विधि प्रदान करता है।

उत्पादन अनुप्रयोग

इस उपकरण को रोलर डिजाइन के अनुसार विभिन्न धातु छत शीट प्रोफाइल के लिए कॉन्फ़िगर किया जा सकता है। संभावित अनुप्रयोग बाजारों में शामिल हैं:

• धातु छत शीट निर्माण

• औद्योगिक भवन निर्माण

• कारखाना और कार्यशाला की छत

• गोदाम निर्माण

• वाणिज्यिक और कृषि भवन

वास्तविक तैयार प्रोफाइल मशीन के रोलर डिजाइन पर निर्भर करता है। ग्राहकों को मशीन कॉन्फ़िगरेशन की पुष्टि करते समय अपनी छत शीट ड्राइंग या नमूना प्रोफाइल प्रदान करनी चाहिए।

खरीदने से पहले प्रश्न

क्या मशीन विभिन्न छत प्रोफाइल का उत्पादन कर सकती है?

तैयार प्रोफाइल रोलर डिजाइन और मशीन कॉन्फ़िगरेशन पर निर्भर करता है। उत्पादन से पहले आवश्यक प्रोफाइल की पुष्टि की जानी चाहिए।

फॉर्मिंग गति क्या है?

निर्दिष्ट उत्पादन गति 15-20m/min है।

रोलर और शाफ्ट के लिए किस सामग्री का उपयोग किया जाता है?

निर्दिष्ट सामग्री क्वेंचिंग और प्लेटिंग के साथ 45# स्टील है।

कटर घटक सामग्री क्या है?

कटर सामग्री CR12 है।

किस प्रकार के ट्रांसमिशन का उपयोग किया जाता है?

मशीन चेन ड्राइव ट्रांसमिशन को अपनाती है।

किस बिजली आपूर्ति की आवश्यकता है?

मशीन विनिर्देश 380V, 50Hz, 3 चरण है, जिसमें कुल शक्ति 4+4KW है।
