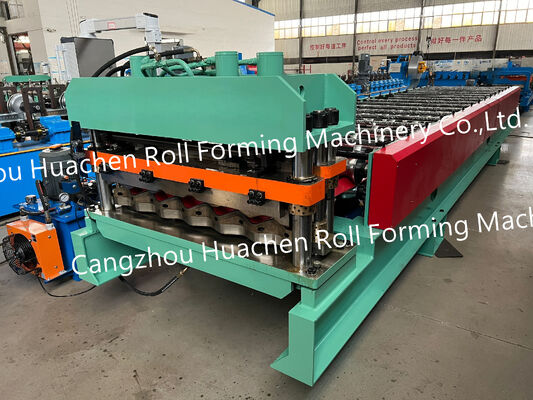

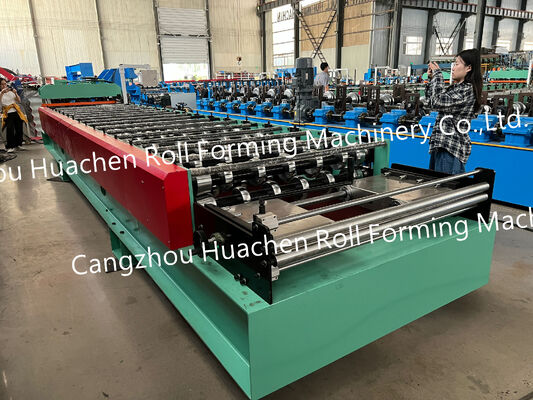

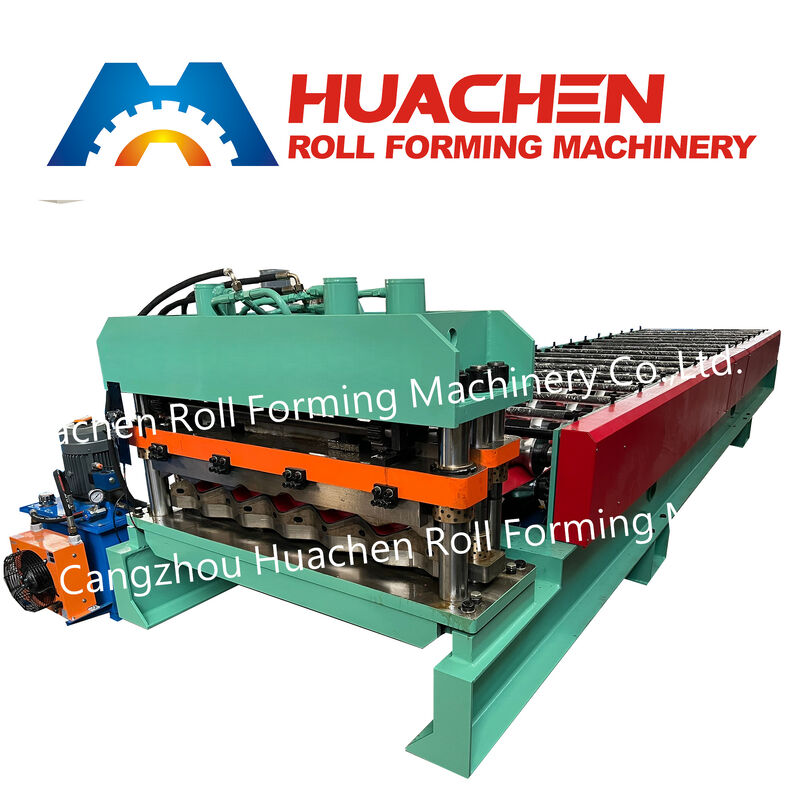

नालीदार इस्पात धातु शीट छत प्रोफ़ाइल रोल बनाने की मशीन

मुख्य तकनीकी पैरामीटर

निर्माण सिद्धांत

संचालन के दौरान, स्टील शीट रोलर निर्माण अनुभाग में प्रवेश करती है और क्रमिक रूप से 16 स्टेशनों से गुजरती है। प्रत्येक रोलर चरण आकार देने की प्रक्रिया का एक हिस्सा करता है जब तक कि सामग्री आवश्यक छत टाइल प्रोफ़ाइल तक नहीं पहुंच जाती।

यह कॉन्फ़िगरेशन निरंतर धातु छत प्रोफ़ाइल उत्पादन के लिए अभिप्रेत है।

उपकरण कॉन्फ़िगरेशन

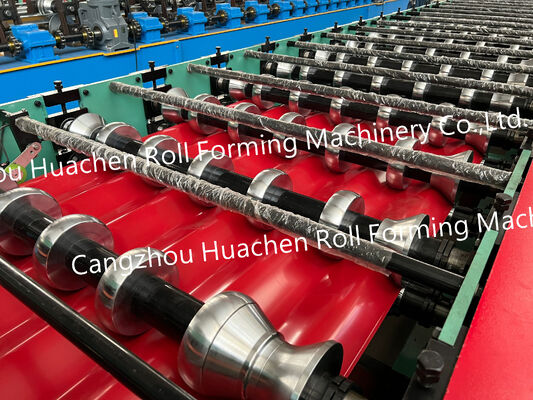

रोलर और शाफ्ट असेंबली

रोलर्स और शाफ्ट को 45# स्टील के रूप में निर्दिष्ट किया गया है, जिसमें घटकों पर क्वेंचिंग और प्लेटिंग उपचार लागू किया गया है।

शाफ्ट विनिर्देश

मशीन Φ70mm शाफ्ट व्यास है।

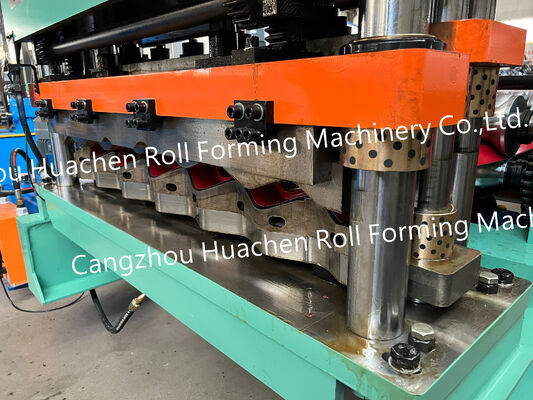

कटिंग सेक्शन

निर्दिष्ट कटिंग सामग्री CR12 है।

ड्राइव व्यवस्था

यांत्रिक ट्रांसमिशन के लिए चेन ड्राइव प्रणाली का उपयोग किया जाता है।

उत्पादन डेटा

अनुप्रयोग

उपकरण का उपयोग इसके लिए किया जा सकता है:

• रंगीन स्टील की छत टाइलें
• धातु की छत की चादरें
• छत प्रोफ़ाइल पैनल
• स्टील निर्माण सामग्री
• भवन की छत के घटक

स्थापना से पहले

मशीन उत्पादन से पहले आवश्यक छत प्रोफ़ाइल और कच्चे माल के विनिर्देशों की पुष्टि की जानी चाहिए। स्थापना स्थान पर विद्युत आपूर्ति को निर्दिष्ट 380V / 50Hz / 3 चरण कॉन्फ़िगरेशन से भी मेल खाना चाहिए।

अनुकूलित प्रोफाइल के लिए, निर्माण आवश्यकताओं की पुष्टि के लिए एक तकनीकी ड्राइंग या तैयार नमूने का उपयोग किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

रोलर स्टेशनों की संख्या कितनी है?
इस मॉडल में 16 रोलर स्टेशन है।

रोलर्स और शाफ्ट के लिए कौन सा स्टील उपयोग किया जाता है?
निर्दिष्ट सामग्री क्वेंचिंग और प्लेटिंग उपचार के साथ 45# स्टील है।

शाफ्ट का व्यास क्या है?
शाफ्ट का व्यास Φ70mm है।

कौन सी कटर सामग्री उपयोग की जाती है?
निर्दिष्ट कटर सामग्री CR12 है।

किस प्रकार का ट्रांसमिशन प्रदान किया जाता है?
मशीन चेन ड्राइव है।

उत्पादन गति क्या है?
निर्दिष्ट गति 15–20m/min है।

कुल शक्ति कॉन्फ़िगरेशन क्या है?
कुल शक्ति 4+4KW है।
