उच्च गति वाले घुमावदार दीवार और साइडिंग पैनल रोल बनाने की मशीन, धातु की दीवार साइडिंग शीट बनाने की मशीन
दीवार और साइडिंग पैनल रोल बनाने की मशीन तकनीकी पैरामीटर
| आइटम नं. |
विवरण |
प्रस्तावित विनिर्देश |
| 1.0 | रोल बनाने की मशीन | |
| 1.1 | रोलिंग गति | 15 मीटर/मिनट तक ((कटने का समय शामिल नहीं है) |
| 1.2 | रोलिंग की मोटाई | 0.3-0.6mm |
| 1.3 | कच्चा माल | रंगीन पेंट किए गए कॉइल |
| 1.6 | Dइमेन्शन | एभाग 8000×1600×1200(मिमी) |
| 1.7 | प्रभावी चौड़ाई | 836मिमी |
| 1.8 | फ़ीडिंग कॉइल की चौड़ाई | 1000मिमी |
| 1.9 | रोलर स्टेशन |
एबार 12स्टेशन |
| 1.10 | रोलर सामग्री | 45# कुदाल स्टील, क्रोम से लेपित |
| 1.11 | शाफ्ट का व्यास | Φ70मिमी |
| 1.12 | प्रसारण | चेन द्वारा1.2 इंच |
| 1.13 | चेन की सामग्री | आवृत्ति बुझाने के साथ 45# फोर्ज स्टील, 12ए |
| 1.14 | काटने की सामग्री | Cr12Mov विघटन HRC58-62° के साथ |
| 1.15 | सहिष्णुता | 10m+-1.5मिमी |
| 1.16 | हाइड्रोलिक स्टेशन | 4 किलोवाट |
मुख्य घटक
| नहीं | नाम | Qमात्रा |
| 1 | 5 टन निष्क्रियडि-कोइलर | 1 सेट |
| 2 | मुख्य रोल बनाने की मशीन | 1 सेट |
| 3 | नियंत्रण बॉक्स | 1 इकाई |
| 4 | हाइड्रोलिक स्टेशन | 1 इकाई |
| 5 | बाहर की मेजs | 2 इकाईs |
रोल बनाने वाली मशीन का कार्य प्रवाह
डि-कोइलर ️→लेवल डिवाइस ️→मुख्य रोल बनाने वाली मशीन ️→हाइड्रोलिक कटिंग ️→रनिंग टेबल

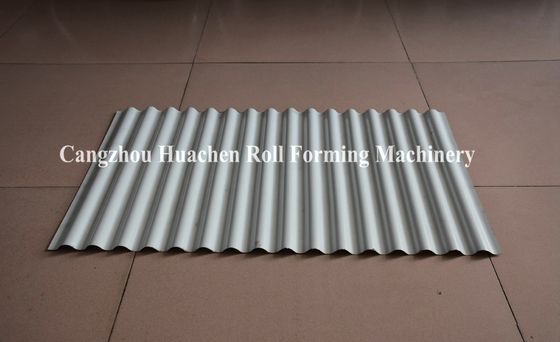

उत्पाद की प्रोफ़ाइल
