मशीन डिजाइन उन्नत यूरोपीय प्रौद्योगिकी और शिल्प को अपनाने, मशीन डिजाइन सिद्धांत छत टाइल, छत शीट के अनुकूलित आकार बनाने के लिए विशेष रोलर्स के सभी प्रकार का उपयोग करने के लिए है।
कार्य प्रवाह
Decoiler - दूध पिलाने की और मार्गदर्शक - मुख्य रोल बनाने - काटना - एकत्रित उत्पाद
मशीन विशेषताएं
| Feature1 | उच्च सटीकता, लंबाई काटने सहिष्णुता है +/- 1.5 मिमी (प्रति) यह गारंटी दे सकता produts मशीन द्वारा उत्पादित बहुत सुंदर हैं |
| Feature2 | विद्युत मोटर चलाने के लिए यह मशीन स्थापित करने के लिए बहुत आसान है मशीन लाने के लिए चेन या गियर बॉक्स की शक्ति देता है |
| Feature3 | जब 1 आकार का एक और आकार के उत्पादन तुम सिर्फ spacers को बदलने की जरूरत |
| Feature4 | इंजीनियर्स उन्नत यूरोपीय प्रौद्योगिकी और शिल्प मशीनों को डिजाइन करने के लिए अपनाया |
| Feature5 | मशीन संरचना, बहुत स्थिर है जब मशीन चल रहा है यह बहुत ही सुरक्षित है |
| Feature6 | काटना लंबाई, चौड़ाई, मात्रा पीएलसी नियंत्रण प्रणाली से समायोज्य रहे हैं, हाइड्रोलिक स्टेशन काटने मॉडल के लिए काटने की मोटर शक्ति प्रदान करते हैं |
| Feature7 | हम किसी भी ग्राहकों के लिए किसी भी तकनीकी सहायता प्रदान करेगा |
उत्पादन विवरण
रोल बनाने की मशीन उन्नत यूरोपीय प्रौद्योगिकी को अपनाने, हम मशीन के हर घटक के लिए अच्छी सामग्री का चयन, रोलर की सामग्री 45 # स्टील है, chroming और सतह जो उत्पादन प्रोफ़ाइल सतह चिकनी जब उत्पादन होता है बना सकते हैं पर चमकाने, मशीन आधार वेल्डेड गोद ले स्टील प्लेट संरचना, मशीन स्थिर हो सकता है और, ठीक चेन और गियर बॉक्स लाइन, मोटर ड्राइव स्थानांतरित कर सकते हैं।
कार्य प्रवाह
Decoiler - दूध पिलाने की और मार्गदर्शक - मुख्य रोल बनाने - काटना - एकत्रित उत्पाद
मशीन की संरचना
मशीन विनिर्देशों
| कुंडल सामग्री | मोटाई | 0.4-0.8 मिमी |
| कुंडल चौड़ाई | ग्राहक के आवश्यकता पर निर्भर करती है | |
| नम्य होने की क्षमता | G250Mpa | |
| सामग्री | जस्ती स्टील शीट, रंग इस्पात, | |
| decoiler | कुंडल चौड़ाई | मैक्स। 1300 मिमी |
| आईडी | 510-610mm | |
| आयुध डिपो | मैक्स। 1200 मिमी | |
| क्षमता | मैक्स। 10tons | |
| decoiler प्रकार | मैनुअल / हाइड्रोलिक / स्वत: | |
| फ़ीड और स्तर | चुटकी खिलाने | 1 इकाइयों (2 रोलर्स) |
| काटने डिवाइस | काटना गति | हाइड्रोलिक काटना, बाद काटना (के गठन के बाद चादर काटने) |
| ब्लेड काटना | गर्मी उपचार HRC58-62 के साथ Cr12Mov | |
| लंबाई मापने | एनकोडर और पीएलसी द्वारा स्वचालित लंबाई मापने। | |
| काटना सहिष्णुता | +/- 1.5 मिमी (प्रति 3M) | |
| रोल बनाने की मशीन | बनाने स्टेशनों | 18 स्टेशनों |
| सुधार | एक इकाई | |
| रोलर सामग्री | GCr15 स्टील, गर्मी उपचार | |
| शाफ्ट का व्यास | 80mm | |
| दस्ता सामग्री | उच्च ग्रेड 45 # स्टील | |
| ड्राइव के प्रकार | जंजीरों | |
| बनाने की गति | 15 / मिनट | |
| मुख्य शक्ति | 7.5KW | |
| सर्वो मोटर | 1 इकाइयों | |
| चालित प्रणाली | मोटर के द्वारा संचालित | चेन द्वारा संचरण |
| विद्युत नियंत्रण | पीएलसी | पैनासोनिक ब्रांड या कस्टम बनाया |
| पलटनेवाला | YASKAWA ब्रांड या कस्टम बनाया | |
| टच स्क्रीन | Mcgs ब्रांड या कस्टम बनाया | |
| आपरेशन प्रकार | टच स्क्रीन और बटन | |
| हाइड्रोलिक स्टेशन | हाइड्रोलिक स्टेशन | प्रसिद्ध चीनी ब्रांड |
| हाइड्रोलिक पावर | 7.5KW | |
| ठहरना टेबल | टेबल प्रकार | सरल गैर-पावर का प्रकार |
| समारोह | समाप्त पैनलों का समर्थन करने के | |
| कुल वजन | APRRO 7-9 टन |

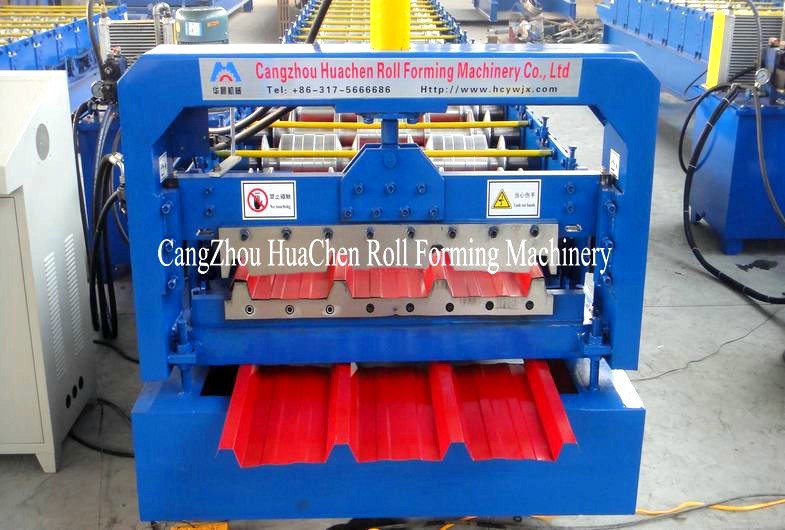

मशीन चित्र
