उत्पाद विवरण:
|
रोल सामग्री: | 45 # उच्च ग्रेड स्टील | टाइप: | चमकता हुआ टाइल छत शीट |
---|---|---|---|
नियंत्रण प्रणाली: | पीएलसी नियंत्रण | कच्चे माल की मोटाई: | 0.3-0.6 मिमी |
ड्राइव का रास्ता: | 1.2 इंच सिंगल चेन | दस्ता सामग्री: | 45 # उच्च ग्रेड स्टील |
फ्रेम सामग्री: | 300 एच-उच्च ग्रेड स्टील | ||
हाई लाइट: | शीत रोल बनाने मशीन,छत टाइल मशीन बनाने रोल |
1. विवरण:

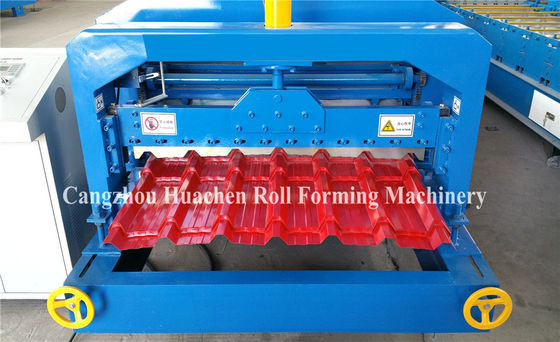

मशीन का यह मॉडल यूरो बाजार में निर्यात किया जाता है। भोजन की चौड़ाई 1250 मिमी है, और कवर की चौड़ाई 1050 है, यह पूरी तरह से ओवरलैप है। सामग्री सहेजें और बाहर देखो सुंदर है। काटने का उपकरण सामान्य चमकता हुआ रोल बनाने की मशीन से अलग है, इसकी वक्र काटने, तदनुसार टाइल आकार में कटौती।
2. प्रतिस्पर्धात्मक लाभ:
1. अंतरिक्ष बचाओ
2. आसान स्थापना
3. उत्तम सेवा
4. उत्कृष्ट गुणवत्ता
5. आसानी से संचालित करें
3. फ्लो चार्ट
4. विशिष्टता
ना। | वस्तु | पैरामीटर | टिप्पणी | |
1 | उपयुक्त | टाइप | पहले से पेंट की हुई चादर, | |
सामग्री | जस्ती शीट | |||
जस्ती एल्यूमिनियम | ||||
चौड़ाई (मिमी) | 1250 मिमी | |||
मोटाई (मिमी) | 0.3-0.8 मिमी | |||
उपज तनाव (मिमी) | क्यू235 | |||
2 | उत्पाद | संलग्न फाइल के रूप में विवरण | ||
विशेष विवरण | लंबाई | कोई भी लम्बाई | ||
3 | शक्ति | टाइप | 380v / 3ph / 50hz | मोटर ब्रांड शंघाई |
मुख्य मोटर शक्ति | 7.5kw | |||
मांग | ||||
4 | बनाने की गति (एम / मिनट) | 2-10मी/मिनट | समय शामिल न करें | |
काटने का | ||||
उपयुक्त कुंडल ओडी (एमएम) | 1250 | |||
(वैकल्पिक) | उपयुक्त कुंडल | 508 | ||
आईडी (एमएम) | ||||
6 | स्टैंड बनाना | 12 | वास्तविक डिजाइन पर निर्भर | |
7 | संरचना की मोटाई | 16 मिमी | ||
8 | शाफ्ट व्यास (मिमी) बनाना | 70 ठोस | ||
9 | काटने का प्रकार | रोल का गठन और लंबाई-सेट कटिंग | ||
10 | नियंत्रण प्रणाली | पैनासोनिक पीएलसी और इन्वर्टर | ||
1 1 | आयाम स्थापित करें (अंतिम डिजाइन पर निर्भर करता है) | 9.3m×1.5m×1.2m | पैनल की लंबाई के बिना | |
12 | कुल वजन (लगभग) | 6टी | अंतिम डिजाइन पर निर्भर |
5. अनुप्रयोग:
हमारी मशीन | अन्य कंपनी की मशीन | मशीन का प्रभाव | |
मशीन का आधार | उच्च शक्ति H350 / H400 स्टील।वेल्डिंग के बाद मिलिंग मैकिन के माध्यम से मशीन | H270 स्टील मार्क, वेल्डिंग के बाद मैनुअल पॉलिश का उपयोग करें | उसी में आधार रखेंक्षैतिज रेखा, सुनिश्चित करेंउत्पाद मानक |
रोलर सामग्री | उच्च ग्रेड नंबर 45 जाली इस्पात, डिजिटल नियंत्रित जुलूस के साथ, 5 um क्रोम लेपित के साथ चढ़ाया गया | साधारण पॉलिश के साथ सामान्य संख्या 45 स्टील और कोई कोटिंग नहीं है | रोलर लंबा होगाजीवन का उपयोग करें और सुनिश्चित करेंउत्पादों का आकार समान है,सतह पर कोई निक नहीं। |
साइड की दीवार | उच्च शक्ति 16 मिमी मोटाई वाले स्टील पैनल मार्क का उपयोग करें | 12 मिमी मोटाई वाले स्टील पैनल चिह्न का उपयोग करें | सुनिश्चित करें कि मशीन कठिन हैविकृत, उत्पाद रखेंसटीक और स्थिर |
सक्रिय शाफ्ट सामग्री | उच्च ग्रेड ठोस संख्या 45 कार्बन स्टील, शाफ्ट व्यास 70 मिमी है।सतह सीएनसी पॉलिश उपचारकर्ता | बिना सतह के उपचार के सामान्य संख्या 45 स्टील | एकीकृत में सुधार करेंयांत्रिकी की विशेषताशाफ्ट।और सुनिश्चित करेंशाफ्ट स्थिरता उत्पाद मानक रखें |
विद्युत तत्व | पीएलसी नियंत्रण कक्ष, जापान के पैनासोनिक से आयातित ट्रांसड्यूसर।चीन में प्रसिद्ध आपूर्तिकर्ताओं के अन्य तत्व | सभी तत्व चीन में बने हैं | मशीन अधिक हो जाती हैसटीक और अधिक स्थिर |
कटर ब्लेड | बुझती उपचार के साथ सीआर 12 मोल्ड स्टील | बुझती उपचार के बिना सामान्य उच्च शक्ति स्टील | कटर ब्लेड की एकीकृत मैकेनिक सुविधा को स्थिर करें,विकृत करने के लिए कठिन, लंबे ब्लेड का जीवन, उत्पाद मानक सुनिश्चित करें |
