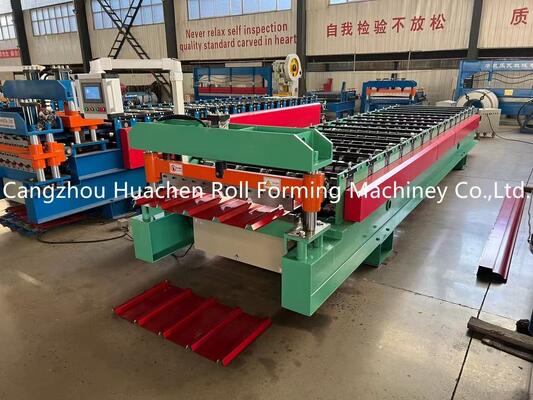

उच्च गुणवत्ता वाले गैल्वेनाइज्ड छत शीट उत्पादन के लिए टिकाऊ रोल बनाने वाले उपकरण।
इस उपकरण द्वारा निर्मित छत पैनलों में उच्च शक्ति, स्थायित्व और समान लाह नसों के साथ चिकनी सुंदर उपस्थिति होती है। बड़े पैमाने पर गोदामों, स्टेडियमों, शॉपिंग मॉल, व्यापार बाजारों, अवकाश गांवों, सेनेटोरियम, होटल, विला, निवास और विभिन्न प्रकार के ग्रीनहाउस सहित इस्पात-संरचित इमारतों में व्यापक रूप से उपयोग किया जाता है। विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए उपकरण को कस्टम-डिज़ाइन और निर्मित किया जा सकता है।
डिकॉयलिंग → स्टील शीट को फीड करना → गाइडिंग → रोल बनाना → लंबाई में कटौती → उत्पादों को स्टैक करना → उत्पादों को लंबाई में बाहर ले जाना
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री का प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6 मिमी |
| चौड़ाई | 1220 मिमी |
| रोलर स्टेशन | 15 स्टेशन |
| रोलर और दस्ता सामग्री | 45# स्टील शमन और चढ़ाना |
| दस्ता का व्यास | Φ70मिमी |
| कटर सामग्री | सीआर12 |
| ड्राइव प्रकार | चेन ड्राइव |
| रफ़्तार | 15-20 मी/मिनट |
| कुल शक्ति | 5.5+5.5 किलोवाट |
| वोल्टेज | 380V, 50HZ, 3 चरण (अनुकूलन योग्य) |
यह घटक कुंडल का समर्थन करता है और रोटरी गति को सक्षम बनाता है। वहन क्षमता: 5T. आंतरिक व्यास: 470-530 मिमी (मांग के अनुसार समायोज्य)। ऑपरेशन के दौरान प्रभाव से मशीन को होने वाली क्षति को रोकने के लिए ब्रेक डिवाइस से सुसज्जित।
रोल बनाने के लिए कॉइल को सही स्थिति में निर्देशित करना। रंग या मोटाई बदलते समय सुविधाजनक प्री-कटिंग के लिए हैंड पुल कटिंग डिवाइस शामिल है।
सामग्री: 45# स्टील शमन और चढ़ाना। प्रसंस्कृत रोलर्स चिकने, कठोर, जंग-प्रतिरोधी हैं, और ऑपरेशन के दौरान शीट को खरोंच नहीं करेंगे।
काटने के कार्य के लिए कटर को चलाना। हाइड्रोलिक टैंक 46# हाइड्रोलिक तेल का उपयोग करता है। ऑपरेशन के दौरान उच्च तेल तापमान की समस्याओं को रोकने के लिए आंतरिक परिसंचरण को ठंडा करने के लिए कूलिंग पंखे से सुसज्जित। सोलनॉइड वाल्व ब्रांड: हुआडे।
स्वचालित और मैन्युअल ऑपरेशन मोड की सुविधा। टचस्क्रीन पर इकाई की लंबाई और मात्रा निर्धारित करने की अनुमति देता है। सरल और संचालित करने में आसान प्रणाली। विद्युत घटक: वीएफडी (डेल्टा), सर्किट ब्रेकर (डेलिक्सी), कॉन्टैक्टर (डेलिक्सी), रिले (ज़िनलिंग), पीएलसी (डेल्टा), ट्रांसफार्मर (डेलिक्सी)।
ब्लेड सामग्री: CR12. उच्च शक्ति, उत्कृष्ट कठोरता और बेहतर पहनने के प्रतिरोध की विशेषताएं।
निर्मित उत्पादों को एकत्रित करता है। खरोंच के बिना उत्पाद को अग्रेषित करने की सुविधा के लिए रोलर्स से सुसज्जित ब्रैकेट।
| अवयव | मात्रा |
|---|---|
| चेन | 2 सेट |
| सोलेनोइड वाल्व | 1 सेट |
| यात्रा स्विच | 2 सेट |
| ओपन-एंड रिंच | 2 सेट |
| षट्कोण रिंच | 2 सेट |
| विरोध करना | 1 सेट |
| पाना | 2 सेट |
| तेल सील | 1 सेट |
