उत्पाद विवरण:
|
प्रकार: | टाइल बनाने की मशीन | पावर (डब्ल्यू): | 4 4KW |
---|---|---|---|
गारंटी: | 1 साल | ||
हाई लाइट: | शीट मशीन बनाने,शीट धातु रोलिंग मशीन |
Introducation:
मशीन uncoiler और इसके आधार, कुंडल शीट मार्गदर्शक उपकरण, रोल बनाने प्रणाली, पोस्ट काटने के उपकरण, दबाने उपकरण, पोस्ट-काटने प्रणाली, हाइड्रोलिक स्टेशन, नियंत्रण प्रणाली, समर्थक तालिका से मिलकर बनता है।
मशीन फ़ीचर:
बनाने 1.Precise
2. उच्च ठोस बनाने स्टैंड माल और अंतिम productd की वर्दी उच्च गुणवत्ता की गारंटी
3. आपरेशन स्वचालित रूप से काटने लंबाई की सहिष्णुता को कम करता है
उत्पाद फ़ीचर:
1. एक स्टाइलिश और आकर्षक डिजाइन, एक पारंपरिक छत टाइल की उपस्थिति दे रही है।
2. पाला, गर्मी, ओलों और Gales के लिए प्रतिरोधी; 100% निविड़ अंधकार, कई मॉडल के लिए प्रत्येक शीट पर पार्श्व रन ऑफ चैनल की वजह से।
3. कच्चे माल सुरुचिपूर्ण और महान तलाश के साथ अलग अलग रंग में हो सकता है। यह व्यापक रूप से कारखाने, होटल, प्रदर्शनी, विला, सिविल निर्माण आदि जैसे बगीचे के रूप में प्रयोग किया जाता है
मुख्य पैरामीटर:
नहीं। | एल्यूमिनियम छत नाली शीत रोल बनाने मशीन की मुख्य पैरामीटर | |
1 | प्रक्रिया के लिए उपयुक्त | रंग स्टील प्लेट |
2 | थाली की चौड़ाई | 333mm |
3 | बेलन | 22 पंक्तियों |
4 | आयाम | 77000 * 1550 * 1910mm |
5 | शक्ति | 3 + 3 किलोवाट |
6 | प्लेट की मोटाई | 0.3-0.6mm |
7 | उत्पादकता | 10 मीटर / मिनट |
8 | काटने ब्लेड की सामग्री | Cr12 |
9 | रोलर का व्यास | Φ66mm |
10 | वजन | 3.4T बारे में |
1 1 | वोल्टेज | 380V 50 हर्ट्ज 3phases |
12 | नियंत्रण प्रणाली | पीएलसी नियंत्रण |
प्रक्रिया प्रवाह का चार्ट:
मैनुअल uncoiler - रोल बनाने की मशीन - कंप्यूटर नियंत्रण प्रणाली - हाइड्रोलिक नियंत्रण प्रणाली - प्रणाली काट - आउटपुट तालिका
अवयव और तकनीकी विशिष्टता
1. मैनुअल uncoiler
उपयोग: यह इस्पात का तार का समर्थन है और एक तरह से यह turnable खुलना करने के लिए प्रयोग किया जाता है। इस्पात का तार हाथ से uncoiled है। क्षमता लोड हो रहा है: 5T
भीतरी व्यास: 500-508mm
2. खिला तालिका
समुद्र तट के निर्माण और प्रक्रिया के माध्यम से कच्चे माल (स्टील प्लेट) रखो, यह गारंटी दे सकता है कि उत्पाद, स्वच्छ समानांतर हैं और सब कुछ एकरूपता है। उपकरण विनियमन को देखें कोण लोहे का पता लगाने के समारोह में पता करने के लिए।
3. हाइड्रोलिक प्रणाली
बिजली: 4kw, हाइड्रोलिक तेल: 40 #
हाइड्रोलिक तेल हाइड्रोलिक तेल टैंक में, पंप कटर मशीन ड्राइव काटने काम शुरू करने के लिए।
4.Computer नियंत्रण कैबिनेट
लक्ष्य piece`s लंबाई समायोज्य है और इसके बारे में अंकों समायोजित किया जा सकता है। स्वचालित और मैन्युअल एक: कम्प्यूटेड मोड दो स्वरूप हैं। सिस्टम काम करते हैं और प्रयोग करने में आसान है।
पीएलसी: EURA

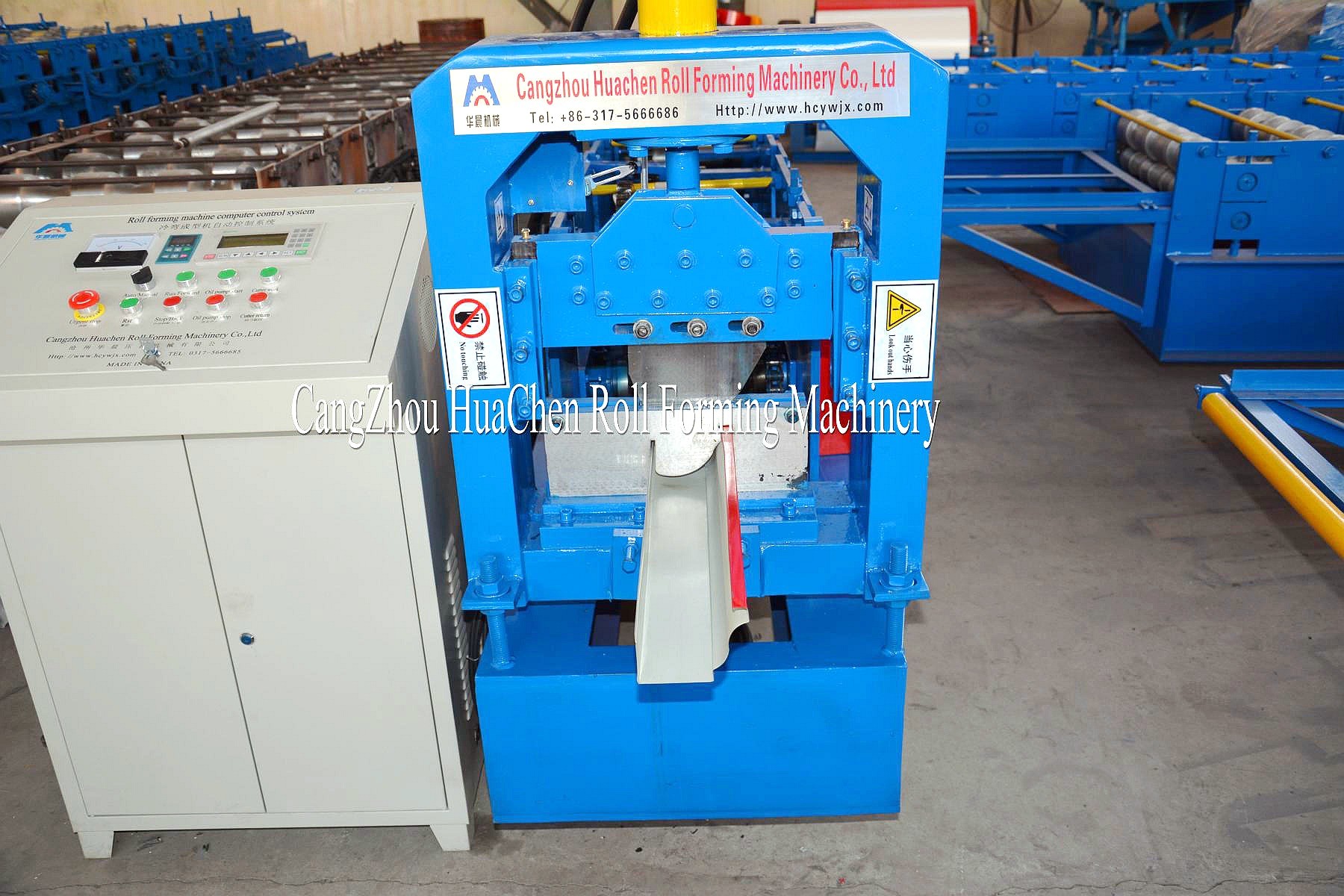

5.Cutting सिस्टम:
यह हाइड्रोलिक ड्राइव और स्वचालित स्थान आयाम तय है और कटौती लक्ष्य उत्पादों के लिए गोद ले।
ब्लेड की सामग्री: Cr12, शमन उपचार
6.Output टेबल
यह वेल्डेड स्टील और उत्पादों, जो तैयार उत्पादों को इकट्ठा करने के लिए प्रयोग किया जाता है संचारित करने के लिए समर्थित रोलर को गोद ले।
