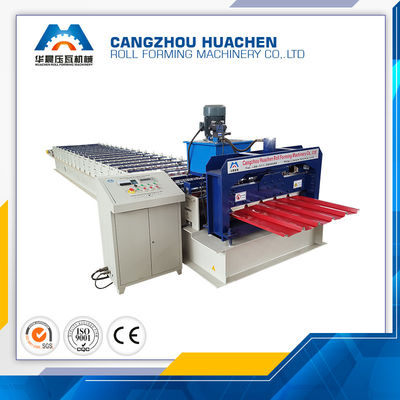

1. 5 टन मैनुअल decoiler
2. खिला → पूर्व काटने → गठन स्टेशन → पोस्ट काटने प्रणाली
3. मैनुअल बाहर मेज
4. हाइड्रोलिक स्टेशन
5. नियंत्रण डेस्क
6. स्पेयर पार्ट सूची
प्रोफाइल, लेआउट और उत्पादन प्रवाह:
प्रोफ़ाइल की सामग्री: Q195, Q235, सैनिक या रंग स्टील
मोटाई रेंज: 0.4-0.6mm
कुंडल चौड़ाई: 1250 मिमी
ऊंचाई: 25 ± 1, प्रभावी चौड़ाई: 1100 ± 6mm
तैयार उत्पाद की लंबाई: 500 मिमी से (कम से कम) 12'000 मिमी के लिए
मशीन के लेआउट (केवल संदर्भ के लिए, ठीक एक ग्राहक को 20 दिनों के बाद इस बात की पुष्टि क्रम में भेज दिया जाएगा)
ग्राहक के अनुरोध पर कार्य दिशा आधार:
मैनुअल decoiler → खिला → रोल → पद काटने → बाहर तालिका दबाने → गठन
1: 5T मैनुअल decoiler | |
आयाम | 1700 मिमी * 1000 मिमी * 800 मिमी |
खिला की चौड़ाई | 1250 मिमी |
क्षमता | 5 टन |
इंटर व्यास | 480mm-570mm |
विस्तार और लड़ाई का तरीका | भीतरी विस्तार और मार्गदर्शन से लड़ने |
खिला का रास्ता | गाइड |
रंग | ब्लू (या ग्राहक के अनुरोध के आधार पर) |
मात्रा | 1 |
2: बनाने → रोल दूध पिलाने | |
बनाने रोलर्स की और पर्याप्त लंबाई की एडजस्टेबल केंद्र Flattener करने के लिए अपने प्रवेश पर पट्टी के पार्श्व आंदोलन को रोकने के लिए। | |
दूध पिलाने प्रकार | समायोज्य |
दूध पिलाने की चौड़ाई | 1250 मिमी |
प्रवेश और गाइड रोलर | सामग्री SAE1045, HRC48-52 ° क्रोम के साथ सतह है |
मात्रा | 1 |
बनाने धारा | |
प्रोफ़ाइल के सामग्री | Q195, Q235, सैनिक या रंग स्टील |
मोटाई रेंज | 0.4-0.6mm |
मुख्य मोटर बिजली | 5.5kw, एसी मोटर, मुख्य मशीन के अंदर मोटर (ब्रांड: चीन के Guomao) |
मशीन वोल्टेज, आवृत्ति, चरण | 380 वी, 50 हर्ट्ज, 3phase |
रोल स्टेशन | के बारे में 11 स्टेशनों (अंतिम डिजाइन के अनुसार) |
रोलर सामग्री | ASTM1045 क्रोम क्रोम, सीएनसी के साथ चढ़ाया सतह, |
शाफ्ट परिधि | शमन और तड़के के साथ SAE1045: ¢ 70mm सामग्री |
मशीन रोल गति गठन | 2-4m / मिनट |
हस्तांतरण | श्रृंखला द्वारा, एक इंच |
रोल पूर्व समतल समायोजित के लिए आधार में बोल्ट को समतल किया गया है | |
मशीन आधार फ्रेम अपनाने एच बीम वेल्डिंग स्टील | |
मुख्य रोल बनाने की मशीन में अगर किसी भी खराबी होने तात्कालिकता को रोकने के लिए 2 बटन है। | |
मशीन स्टेशन के रूप में धातु दीवार को अपनाने | |
दुर्घटनाओं से बचने के लिए, ड्राइव भाग के सभी कवर की रक्षा को अपनाने | |
मशीन का रंग | नीले और पीले रंग (या ग्राहक के अनुरोध के आधार पर) |
मात्रा | 1 |
दबाव सिस्टम | |
गठन के बाद दबाने | रोल के लिए आवश्यक लंबाई के गठन के बाद चादर प्रेस |
हाइड्रोलिक ड्राइव काटने के साथ ही हाइड्रोलिक यूनिट का उपयोग करता है | |
मोल्ड के सामग्री | Cr12, 58-62 एचआरसी कठोरता |
हाइड्रोलिक, 5.5KW से दबाने | |
काम का दबाव | 12Mpa समायोज्य |
लंबाई की सहिष्णुता | +/- प्रत्येक टुकड़ा अंत उत्पाद के लिए 1.5 मिमी |
मात्रा | 1 |
पोस्ट काटने प्रणाली | |
गठन के बाद काटना | रोल के बाद चादर कट आवश्यक लंबाई के गठन |
हाइड्रोलिक ड्राइव सिस्टम दबाने के साथ ही हाइड्रोलिक यूनिट का उपयोग करता है | |
ब्लेड की सामग्री | Cr12, 58-62 एचआरसी कठोरता |
हाइड्रोलिक, 5.5KW से बिजली काटने | |
काम का दबाव | 12Mpa समायोज्य |
लंबाई की सहिष्णुता | +/- प्रत्येक टुकड़ा अंत उत्पाद के लिए 1.5 मिमी |
मात्रा | 1 |
3: आउटपुट तालिका: | |
ढांचा | ट्यूब वेल्डिंग |
आकार | 1.0m बारे में लंबे समय * 1.0mwide * 0.9mhigh |
कुछ समर्थन रोलर के साथ एक मेज बाहर | |
समर्थक रोलर | क्रोम के साथ एएसटीएम 1045 |
रोलर्स का व्यास | 55mm |
रंग | नीला |
मात्रा | 2 यूनिट |
4: हाइड्रोलिक स्टेशन | |
हाइड्रोलिक पावर | 5.5kw |
काम का दबाव | 12Mpa समायोज्य |
सोलेनोइड वाल्व | 2 समूहों (दबाने के लिए 1 और 1 पद काटने के लिए) |
हइड्रॉलिक तेल | 46 # हाइड्रोलिक तेल |
रंग | ब्लू (या ग्राहक के अनुरोध के आधार पर) |
मात्रा | 1 |
5: नियंत्रण डेस्क | |
प्रोफ़ाइल लंबाई और मात्रा का प्रोग्राम सेटिंग | |
काटने कार्यक्रम के पूरा होने के बाद उपकरणों की स्वत: रोक प्रदान किया जाएगा | |
ऑपरेटिंग सिस्टम की भाषा | अंग्रेजी और चीनी |
वोल्टेज, आवृत्ति, चरण | 380 वी, 50 हर्ट्ज, 3phase |
कंप्यूटर लंबाई और मात्रा को नियंत्रित करने के लिए इस्तेमाल किया | मशीन स्वचालित रूप से लंबाई में कटौती और बंद जब आवश्यक मात्रा हासिल की है जाएगा |
लंबाई अशुद्धि आसानी से संशोधन किया जा सकता है। | |
कंट्रोल पैनल | बटन प्रकार स्विच और टच स्क्रीन |
लंबाई की इकाई | मिलीमीटर (नियंत्रण कक्ष पर बंद) |
पीएलसी ब्रांड | पैनासोनिक |
आवृत्ति कनवर्टर ब्रांड | Yaskawa |
टच स्क्रीन | ताइवान Weinview |
रंग | भूरा |
मात्रा | 1 |
