आज चीनी निर्मित पैनल रोल बनाने वाले दुनिया के अधिकांश इस्पात निर्माताओं के सपनों को सच कर रहे हैं।बड़ी मात्रा में और विभिन्न प्रकार के प्रोफाइलों का उत्पादन करने के लिए कार्यशाला में कई पैनल रोल फॉर्मर्स का उपयोग करके यह अब एक गैर-सस्ती व्यवसाय नहीं है।.
हालांकि, चीनी पैनल रोल बनाने वालों की गुणवत्ता हमेशा एक बड़ी बहस पर होती है, और सैकड़ों विभिन्न ऑनलाइन प्रस्तावों से निर्णय लेना और भी मुश्किल हो जाता है,जैसा कि आपको कई अलग-अलग कारखानों का दौरा करने की आवश्यकता हो सकती है ताकि वे वास्तविक गुणवत्ता का पता लगा सकें.
अब आपको चिंता करने की ज़रूरत नहीं है कि हम आपको एक संतुलित समाधान की पेशकश करते हैं अच्छी गुणवत्ता के साथ आपको एक और स्तर पर व्यापार करने के लिए,इस बीच एक अनुकूलित विन्यास कीमत को अधिक पारदर्शी और सस्ती बनाता है.
हम जो पेशकश कर सकते हैं वह है बहुमुखी प्रतिभा और इस बीच किसी भी पैनल मशीन के लिए गुणवत्ता आश्वासन आर्थिक बुनियादी उत्पादन गति से 50 मीटर / मिनट तक तेजी से पैनल लाइनों तकः

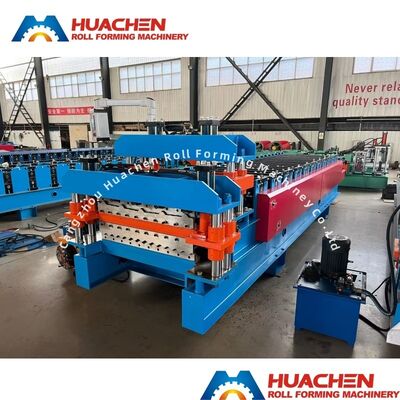

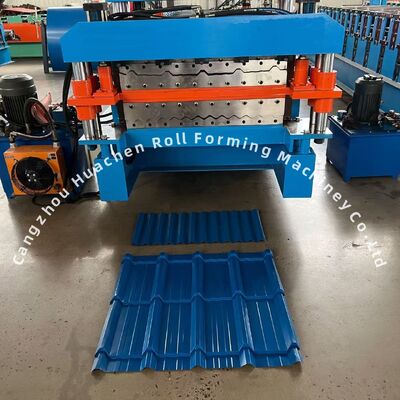

यह टाइल बनाने की मशीन स्टील शीट कोल्ड-फॉर्म उद्योगों के लिए विशेष रोल बनाने की मशीन है। यह ग्राहक की आवश्यकता के अनुसार स्टील शीट को लगातार बना सकती है,स्वचालित रूप से लंबाई में कटौतीइस उपकरण के कई फायदे हैं, जैसे कि उच्च गठन गति, कम शोर, स्थिर संचरण, आसान संचालन, अच्छी उपस्थिति आदि।
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री का प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6 मिमी |
| चौड़ाई | ऊपर:1200 मिमी; नीचे:1220 मिमी |
| रोलर स्टेशन | ऊपर: 12 स्टेशन; नीचे: 15 स्टेशन |
| रोलर और शाफ्ट सामग्री | 45# इस्पात को बुझाना और कोटिंग करना |
| शाफ्ट का व्यास | Φ70 मिमी |
| कटर सामग्री | CR12 |
| ड्राइव प्रकार | चेन ड्राइव |
| गति | 15 मीटर/मिनट |
| कुल शक्ति | 5.5+5.5KW |
| वोल्टेज | 380V 50Hz 3 चरण (अनुकूलित किया जा सकता है) |
| घटक | विवरण और विनिर्देश |
|---|---|
| 5T मैनुअल डेकोइलर |
 इस भाग का उपयोग कॉइल को समर्थन देने और रोटरी तरीके से कॉइल बनाने के लिए किया जाता है।
|
| फ़ीडिंग टेबल और प्री-कटर |
सही स्थिति में कॉइल का मार्गदर्शन करता है और इसे रोल बनाने वाले भाग की ओर निर्देशित करता है। रंग या मोटाई बदलने पर सुविधाजनक पूर्व-कटिंग के लिए एक हाथ खींचने वाली काटने की डिवाइस शामिल है। |

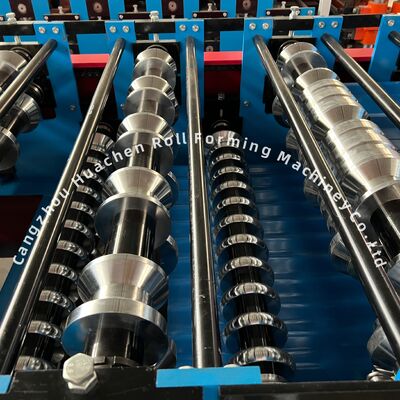

| शाफ्ट और रोलर |
सामग्री 45# स्टील quenching और Plating है। संसाधित रोलर्स चिकनी, कठिन हैं और जंग नहीं लगेंगे। काम करते समय शीट पर कोई खरोंच नहीं छोड़ेंगे। |
| हाइड्रोलिक पंप स्टेशन |
काटने के काम शुरू करने के लिए कटर को चलाता है। हाइड्रोलिक टैंक 46 # हाइड्रोलिक तेल का उपयोग करता है।यह सुनिश्चित करने के लिए आंतरिक परिसंचरण शीतलन के लिए शीतलन प्रशंसक से लैस तेल पंप स्टेशन काम के दौरान उच्च तेल तापमान से प्रभावित नहीं होगा. सोलेनोइड वाल्व ब्रांडः Huade |
| टच स्क्रीन नियंत्रण कैबिनेट |
नियंत्रण कैबिनेट में दो मोड हैंः स्वचालित और मैनुअल। लक्षित शीट की इकाई लंबाई और मात्रा को टचस्क्रीन में सेट किया जा सकता है। प्रणाली सरल और संचालित करने में आसान है। विद्युत घटक ब्रांडः
|
| प्रेसिंग सेक्शन और कटर |
ब्लेड की सामग्री CR12 है, जिसमें उच्च शक्ति, बेहतर कठोरता और अच्छा पहनने के प्रतिरोध है। |

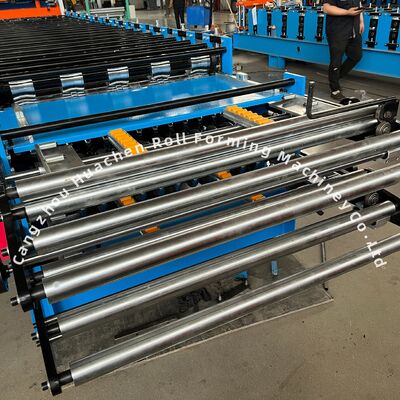

| आउटपुट तालिका | इस भाग का उपयोग तैयार उत्पादों को इकट्ठा करने के लिए किया जाता है। ब्रैकेट रोलर्स से लैस है ताकि उत्पाद को बिना खरोंच किए आगे बढ़ाया जा सके। |
| भाग | मात्रा |
|---|---|
| चेन | 2 सेट |
| सोलेनोइड वाल्व | 1 सेट |
| यात्रा स्विच | 2 सेट |
| ओपन-एंड फ्रेंच कुंजी | 2 सेट |
| हेक्सागोन फ्रिंच | 2 सेट |
| काउंटर | 1 सेट |
| कुंजी | 2 सेट |
| तेल सील | 1 सेट |
Decoil -> Guiding system -> Roll forming -> Punch to length -> Cut to length -> आउटपुट तैयार उत्पाद
