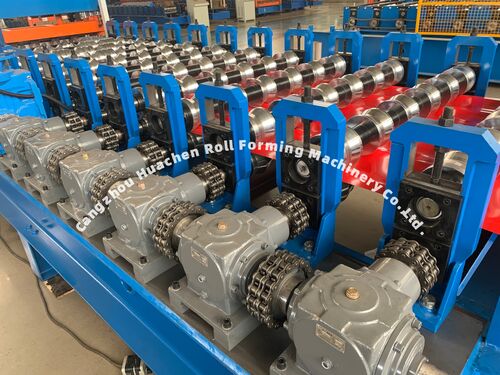

गियरबॉक्स चालित और चेन चालित रोल बनाने वाली मशीनों में अंतर

गियरबॉक्स चालित रोलर प्रेस और चेन चालित रोलर बनाने वाली मशीन धातु के निर्माण और सामग्री प्रसंस्करण के क्षेत्र में दो सामान्य शक्ति संचरण विधियां हैं।वे संरचना में काफी भिन्न होते हैं, ट्रांसमिशन की सटीकता, रखरखाव की आवश्यकताएं, लागू कार्य परिस्थितियां और लागत।विभिन्न दृष्टिकोणों से निम्नलिखित तुलनात्मक विश्लेषण पाठकों को उनके संबंधित लाभों को समझने में मदद करता है, नुकसान और लागू परिदृश्य।

1.मूल संरचना और कार्य सिद्धांत

गियरबॉक्स चालित रोलर प्रेस: इनमें मुख्य रूप से एक इलेक्ट्रिक मोटर, एक रिड्यूसर (गियरबॉक्स), एक युग्मन, एक ड्राइव शाफ्ट और रोलर्स होते हैं।गियरबॉक्स द्वारा गति में कमी के बाद इलेक्ट्रिक मोटर आउटपुट टॉर्क, और यह टोक़ रोलर्स और युग्मन के माध्यम से रोलर्स को प्रेषित किया जाता है। रोलर्स काम रोल को घुमाने और कैलेंडर या सामग्री बनाने के लिए ड्राइव करते हैं।गियरबॉक्स के भीतर जालीदार गियर (स्पर या हेलिकल) ट्रांसमिशन अनुपात और टोक़ प्रवर्धन के सटीक समायोजन को प्राप्त करते हैं.

चेन चालित रोलर प्रेसिंग मशीनें: इनमें एक इलेक्ट्रिक मोटर, रीलों, एक चेन, बीयरिंग और रोलर्स होते हैं। इलेक्ट्रिक मोटर रीलों को चलाता है,और श्रृंखला एक और sprocket के लिए शक्ति प्रेषित करता है, जिससे रोलर्स को घूमने के लिए प्रेरित किया जाता है। श्रृंखला पिच दांतों के माध्यम से टोक़ को प्रसारित करती है जो पिचों के साथ जालीदार होती है और शाफ्ट की दूरी में एक निश्चित भिन्नता की अनुमति देती है।

2.प्रेषण सटीकता और समक्रमण

गियरबॉक्स ड्राइवः गियर मेशिंग ड्राइव उच्च ट्रांसमिशन कठोरता और सटीकता प्रदान करते हैं, स्थिर ट्रांसमिशन अनुपात के साथ,उन्हें उच्च सिंक्रनाइज़ेशन और पोजिशनिंग सटीकता की आवश्यकता वाले मल्टी-रोल सिस्टम के लिए उपयुक्त बनानागियर ड्राइव मोल्डिंग प्रक्रियाओं में विशेष रूप से विश्वसनीय होते हैं जहां रोल चरण का सख्त नियंत्रण और दांतों को छोड़ने या गलत संरेखण को रोकने की आवश्यकता होती है।

चेन ड्राइव: चेन में एक निश्चित स्तर की लोच और रिक्ति होती है। समय के साथ, खिंचाव और पिच परिवर्तन होते हैं,जिससे ट्रांसमिशन की सटीकता में कमी आती है और विभिन्न रोल के बीच चरण त्रुटियों में वृद्धि होती हैइसलिए, उच्च परिशुद्धता वाले अनुप्रयोगों में सख्त बहु-रोल सिंक्रनाइज़ेशन आवश्यकताओं के साथ, श्रृंखला ड्राइव को सटीकता बनाए रखने के लिए अतिरिक्त तनाव और सुधार उपकरणों की आवश्यकता हो सकती है।

3.टॉर्क ट्रांसमिशन क्षमता और लोड अनुकूलन क्षमता

गियरबॉक्स ड्राइव: गियरबॉक्स डिजाइन उच्च टोक़ ट्रांसमिशन की अनुमति देता है, जिसमें एक बड़ा दांत संपर्क क्षेत्र होता है, जो भारी-भरकम, निरंतर रोलिंग संचालन के लिए उपयुक्त होता है।गियरबॉक्स विभिन्न गियर अनुपात डिजाइनों के माध्यम से आवश्यक कमी अनुपात और टोक़ लाभ प्राप्त कर सकते हैं.

चेन ड्राइवः चेन कम से मध्यम टोक़ अनुप्रयोगों के लिए उपयुक्त हैं। बहुत अधिक भार के लिए, चेन और रड्रॉकेट पहनने में तेजी आती है और चेन खिंचाव और टूटने का जोखिम बढ़ जाता है,अधिक बार रखरखाव और मजबूत श्रृंखला विनिर्देशों की आवश्यकता.

4.रखरखाव और जीवनकाल

गियरबॉक्स ड्राइवः आमतौर पर बंद-लूप स्नेहन प्रणालियों का उपयोग करते हैं, जिसके परिणामस्वरूप लंबे रखरखाव चक्र और स्थिर स्नेहन स्थितियां होती हैं।गियरबॉक्स के अंदर के गियरबॉक्स का जीवनकाल अच्छा स्नेहन के तहत लंबा होता है, लेकिन मरम्मत की लागत अधिक है और दांतों की सतह क्षति, पहनने या गियर टूटने के मामले में डाउनटाइम महत्वपूर्ण है। नियमित रखरखाव में गियर तेल बदलना और बीयरिंग, सील,और गियर जाल.

चेन ड्राइव: चेन को समय-समय पर तनाव, स्नेहन और पिच पहनने की जांच की आवश्यकता होती है। चेन को बदलना अपेक्षाकृत आसान और सस्ता है।गियरबॉक्स के रखरखाव की तुलना में चेन का रखरखाव आम तौर पर अधिक कठिन होता है, लेकिन स्पेयर पार्ट्स अधिक आसानी से उपलब्ध हैं और जल्दी से बदल सकते हैं।

5.लागू परिदृश्य और लागत पर विचार

गियरबॉक्स ड्राइव उच्च परिशुद्धता बनाने, भारी शुल्क निरंतर संचालन, लंबी सेवा जीवन की आवश्यकता उत्पादन लाइनों के लिए उपयुक्त हैं,और कम रखरखाव आवृत्ति (जैसे बड़े शीट धातु बनाने और सटीक रोल बनाने)प्रारंभिक निवेश अधिक है, लेकिन दीर्घकालिक स्थिरता और विश्वसनीयता महत्वपूर्ण आर्थिक लाभ लाती है।

Chain drives are suitable for cost-sensitive applications requiring greater structural flexibility (such as small or medium-sized roll forming equipment and production lines requiring adjustable shaft spacing), साथ ही सुविधाजनक रखरखाव और घटक प्रतिस्थापन की आवश्यकता वाले अनुप्रयोगों के लिए। प्रारंभिक लागत कम है और रखरखाव सुविधाजनक है,लेकिन दीर्घकालिक रखरखाव लागत और सटीकता हानि पर विचार किया जाना चाहिए.

6.सुरक्षा और विफलता मोड

गियरबॉक्स ड्राइव: सामान्य विफलताओं में दांतों का पहनना, गियर टूटना, असर क्षति और सील रिसाव शामिल हैं। सील रिसाव से अपर्याप्त स्नेहन हो सकता है, जिससे विफलता तेज हो सकती है;आकस्मिक संपर्क को रोकने के लिए सुरक्षात्मक कवर की आवश्यकता होती है, और नियमित स्नेहन रखरखाव आवश्यक है।

चेन ड्राइव: सामान्य विफलताओं में चेन खिंचाव, चेन लिंक टूटना, रबड़ के दांत पहनना, और अनुचित तनाव के कारण चेन स्किपिंग शामिल हैं।चेन के फिसलने या टूटने से क्षणिक डाउनटाइम या उपकरण की क्षति भी हो सकती हैइसलिए चेन सुरक्षा और तनाव/विफलता निगरानी उपकरणों की आवश्यकता है।

7.चयन के लिए व्यापक सिफारिशें

यदि उत्पादन प्रक्रिया में रोलर सिंक्रनाइज़ेशन में उच्च सटीकता, बनाने की सटीकता और दीर्घकालिक स्थिरता की आवश्यकता होती है और उच्च प्रारंभिक निवेश स्वीकार्य है,एक गियरबॉक्स संचालित रोलर प्रेस को प्राथमिकता दी जानी चाहिए.

यदि उपकरण छोटे पैमाने पर है, निवेश सीमित है, आसान रखरखाव और व्हीलबेस समायोजन की आवश्यकता है या प्रक्रिया कम ट्रांसमिशन सटीकता की अनुमति देती है,एक चेन चालित रोलर प्रेस चुना जा सकता है, श्रृंखला के दैनिक रखरखाव और तनाव प्रबंधन में सुधार के साथ।

व्यवहार में, एक हाइब्रिड गियर और चेन दृष्टिकोण भी संभव हैः उदाहरण के लिए, सटीकता सुनिश्चित करने के लिए मुख्य ड्राइव के लिए एक गियरबॉक्स का उपयोग किया जा सकता है,जबकि लागत को कम करने और समायोजन की सुविधा के लिए कुछ सहायक ड्राइव के लिए श्रृंखलाओं का उपयोग किया जा सकता है.

अंदरसीसमापन

गियरबॉक्स ड्राइव और चेन ड्राइव में से प्रत्येक के अपने फायदे और नुकसान हैंः गियरबॉक्स ड्राइव उच्च परिशुद्धता, उच्च भार क्षमता और कम रखरखाव आवृत्ति पर जोर देते हैं,उन्हें भारी शुल्क और सटीक रोल बनाने के अनुप्रयोगों के लिए उपयुक्त बनानादूसरी ओर, चेन ड्राइव सरल संरचना, कम लागत और आसान रखरखाव की विशेषता है।उन्हें कम सटीकता आवश्यकताओं के साथ अनुप्रयोगों के लिए उपयुक्त बनाने या लचीले समायोजन की आवश्यकता वाले अनुप्रयोगों के लिए. उपयोगकर्ताओं को एक मॉडल का चयन करते समय उत्पादन लाइन प्रक्रिया आवश्यकताओं, बजट, रखरखाव क्षमताओं और सुरक्षा आवश्यकताओं का व्यापक रूप से विचार करना चाहिए। यदि आवश्यक हो,वे विशिष्ट तुलनाओं और साइट पर परीक्षण सत्यापन के लिए उपकरण निर्माताओं से परामर्श कर सकते हैं.
