| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री का प्रकार | PPGI/GI |
| मोटाई | 0.3-0.6mm |
| चौड़ाई | 1000mm |
| रोलर स्टेशन | ऊपरी: 11 स्टेशन; नीचे: 12 स्टेशन |
| रोलर और शाफ्ट सामग्री | 45# स्टील क्वेंचिंग और प्लेटिंग |
| शाफ्ट का व्यास | Φ70mm |
| कटर सामग्री | CR12 |
| ड्राइव प्रकार | चेन ड्राइव |
| गति | 15m/min |
| कुल शक्ति | 5.5+5.5KW |
| वोल्टेज | 380V 50Hz 3Phases (अनुकूलित किया जा सकता है) |
|
5T मैनुअल डीकोइलर
 |
यह भाग कॉइल को सपोर्ट करने और कॉइल को घुमावदार तरीके से बनाने के लिए उपयोग किया जाता है।
|
|
फीडिंग टेबल और प्री-कटर
|
कॉइल को सही स्थिति में गाइड करता है और इसे रोल फॉर्मिंग पार्ट की ओर निर्देशित करता है। रंग या मोटाई बदलते समय सुविधाजनक प्री-कटिंग के लिए हैंड पुल कटिंग डिवाइस शामिल है। |
|

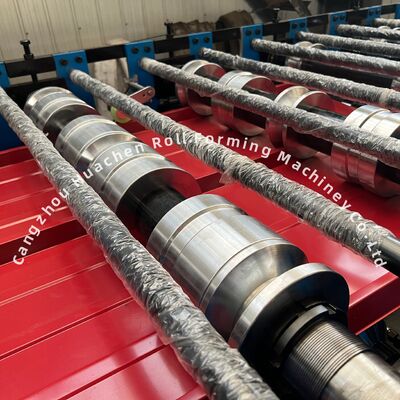

शाफ्ट और रोलर
|
सामग्री 45# स्टील क्वेंचिंग और प्लेटिंग है। संसाधित रोलर चिकने, कठोर होते हैं और जंग नहीं लगेंगे। काम करते समय शीट पर कोई खरोंच नहीं छोड़ेंगे। |
|
हाइड्रोलिक पंप स्टेशन
|
कटर को कटिंग का काम शुरू करने के लिए चलाता है। हाइड्रोलिक टैंक 46# हाइड्रोलिक तेल का उपयोग करता है। काम करते समय तेल पंप स्टेशन को उच्च तेल तापमान से प्रभावित न होने देने के लिए आंतरिक परिसंचरण शीतलन के लिए कूलिंग फैन से लैस है। सोलेनोइड वाल्व ब्रांड: हुआडे |
|
टच स्क्रीन कंट्रोल कैबिनेट
|
कंट्रोल कैबिनेट में दो मोड हैं: ऑटोमैटिक और मैनुअल। लक्षित शीट की यूनिट लंबाई और मात्रा को टचस्क्रीन में सेट किया जा सकता है। सिस्टम सरल और संचालित करने में आसान है। इलेक्ट्रिकल कंपोनेंट ब्रांड:
|
|
प्रेसिंग सेक्शन और कटर
|
ब्लेड की सामग्री CR12 है। उच्च शक्ति, बेहतर कठोरता और अच्छा घर्षण प्रतिरोध के साथ। |
|
आउटपुट टेबल
|
यह भाग बने हुए उत्पादों को इकट्ठा करने के लिए उपयोग किया जाता है। ब्रैकेट को रोलर्स से सुसज्जित किया गया है ताकि उत्पाद को खरोंच के बिना आगे बढ़ाने में सुविधा हो। |
| भाग | मात्रा |
|---|---|
| चेन | 2 सेट |
| सोलेनोइड वाल्व | 1 सेट |
| ट्रैवल स्विच | 2 सेट |
| ओपन-एंड रिंच | 2 सेट |
| हेक्सागन रिंच | 2 सेट |
| काउंटर | 1 सेट |
| रिंच | 2 सेट |
| ऑयल सील | 1 सेट |
