उत्पाद विवरण:
|
| सामग्री का प्रकार: | पीपीजीआई/जीआई | द्रव्य का गाढ़ापन: | 0.3-0.6 मिमी |
|---|---|---|---|
| सामग्री की चौड़ाई: | 1250 मिमी | रोलर स्टेशन: | 12/22 स्टेशन |
| रोलर और शाफ्ट सामग्री: | 45# स्टील शमन और चढ़ाना | दस्ता का व्यास: | Φ70 मिमी |
| कटर सामग्री: | Cr12 | ड्राइव प्रकार: | चेन ड्राइव |
| गति: | 15 मी / मिनट | कुल शक्ति: | 5.5+5.5KW |
| वोल्टेज: | 380V 50Hz 3 चरण | ||
| प्रमुखता देना: | 1250 मिमी डबल डेक रोल बनाने की मशीन,चेन ड्राइव रोल बनाने की मशीन,चेन ड्राइव रोल फोर्मिंग उपकरण |
||
प्रोडuct वर्णन
आम तौर पर, यह 0.3-0.8 मिमी की मोटाई के साथ धातु शीट के लिए उपयुक्त है, जैसे रंग-लेपित स्टील शीट, जस्ती शीट, आदि।उपकरण के विभिन्न मॉडलों के बीच कुछ अंतर हो सकते हैं, और विशिष्ट लागू मोटाई सीमा को उपकरण मैनुअल के अनुसार निर्धारित किया जाना चाहिए।
आमतौर पर उत्पादन की गति लगभग 8-15 मीटर प्रति मिनट होती है, और उत्पादन की गति कई कारकों जैसे मोटर शक्ति, रोलर्स की संख्या और व्यास और प्लेट मोटाई से प्रभावित होती है।कुछ उच्च अंत उपकरणों में अनुकूलित डिजाइन और उन्नत बिजली प्रणालियों के माध्यम से उच्च उत्पादन गति हो सकती है.
मुख्य तकनीकी मापदंड
| सामग्री | प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6 मिमी | |
| चौड़ाई | 1250मिमी | |
| रोलरस्टेशनs | 12/22 स्टेशन | |
| रोलर और शाफ्ट सामग्री | 45#एसतिलQइंचिंग औरपीलटकना | |
| शाफ्ट का व्यास | Φ70 मिमी | |
| कटर सामग्री | CR12 | |
| ड्राइव प्रकार | चेन ड्राइव | |
| गति | 15 मीटर/मिनट | |
| कुल शक्ति | 5.5+5.5केडब्ल्यू | |
| वोल्टेज | 380V 50Hz 3पीहड़पनेवाला | |
कार्यप्रवाह
डिकोलिंग → सामग्री खिला → रोल बनाने → काटने → इकट्ठा
घटक औरतकनीकी मापदंड
इस भाग का उपयोग कॉइल को समर्थन देने के लिए किया जाता है।
और रोटेशनल तरीके से कॉइल बनाएं।
ढोने की क्षमताः 5T
आंतरिक व्यासः 470-530 मिमी
(मांग के अनुसार समायोज्य).)
जब मशीन चल रही होती है तो टक्कर से मशीन को नुकसान से बचने के लिए हमने आपके लिए एक ब्रेक डिवाइस लगाया है।
हाइड्रोलिकपंप स्टेशन
इस पंप स्टेशन का उद्देश्यड्राइव करनाकाटने का काम शुरू करने के लिए कटरs.
दहाइड्रोलिकटैंक का प्रयोग46# हाइड्रोलिक तेल
शीतलन पंखे से सुसज्जितजो cएकiआंतरिक परिसंचरण शीतलन,यह सुनिश्चित करने के लिए तेल पंप स्टेशन उच्च तेल तापमान से प्रभावित नहीं होगाकाम के दौरान।
सोलेनोइड वाल्व ब्रांडः Huade
टीउचएसक्रेनसीनियंत्रणसीअबाइनेट
नियंत्रण कैबिनेट दो मोड, स्वचालित और मैनुअल हैमोड।
लक्षित शीट की इकाई लंबाईऔर मात्रामें सेट किया जा सकता हैtआउटस्क्रीन.
यह प्रणाली सरल और संचालित करने में आसान है।
विद्युतसीप्रतिपादकबीरान्ड:
1.VFD:डेल्टा
2सर्किट ब्रेकर:सुगंधित
3. संपर्ककर्ता:सुगंधित
4रिले:झिनलिंग
5पीएलसी:डेल्टा
6ट्रांसफार्मर:सुगंधित
फ़ीडिंग टेबल और प्री-कटर
सही स्थिति में आने के लिए कुंडल गाइड औरचलनारोल बनाने के लिएभाग.
जिसमें एकहाथ से खींचने काटना Device, यह पूर्व कटौती करने के लिए सुविधाजनक है जब आप चाहते हैंबदलनारंग या मोटाई.

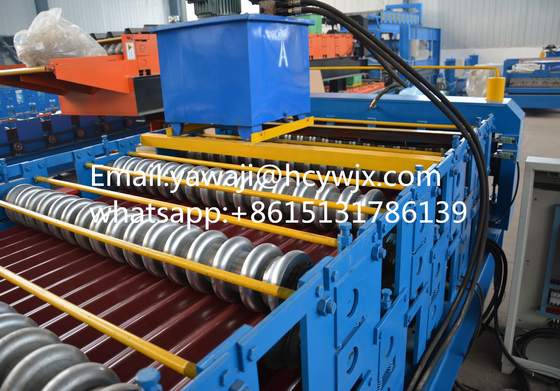

शाफ्ट और रोलर
ब्लेड की सामग्री CR12 है।
आकार देने के बाद धातु को वांछित लंबाई के व्यक्तिगत स्लैट्स में काटा जाता है। सटीक काटने से अंतिम उत्पाद में एकरूपता सुनिश्चित होती है।
नियंत्रण प्रणाली का ऑपरेटिंग इंटरफ़ेस सरल और समझने में आसान है। ऑपरेटर सरल प्रशिक्षण के बाद उपकरण के संचालन में महारत हासिल कर सकते हैं। टच स्क्रीन या ऑपरेशन पैनल के माध्यम से, ऑपरेटरों को अपने उपकरणों के संचालन में महारत हासिल होगी।विभिन्न उत्पादन मापदंडों को आसानी से सेट किया जा सकता है, जैसे कि ट्रैपेज़ॉइड टाइल का आकार, लंबाई, उत्पादन मात्रा आदि।
उपकरण का रखरखाव भी अपेक्षाकृत सरल है। इसके उचित संरचनात्मक डिजाइन के कारण, प्रत्येक घटक को अलग करना और प्रतिस्थापित करना आसान है, जो दैनिक सफाई के लिए सुविधाजनक है,रखरखाव और मरम्मत कार्य.
