प्रोडuct वर्णन

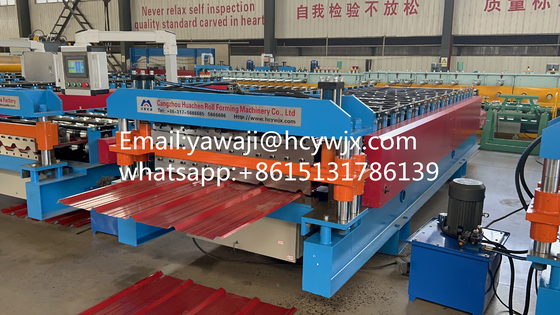

यह एक ही समय में दो प्रकार के ट्रेपेज़ॉइड टाइलों का उत्पादन कर सकता है। पारंपरिक एकल-परत टाइल प्रेस की तुलना में, उत्पादन लगभग दोगुना हो सकता है।जो उत्पादन चक्र को बहुत छोटा करता है और पूंजी की वसूली को तेज करता है.
उन्नत स्वचालित नियंत्रण प्रणाली को उत्पादन प्रक्रिया के स्वचालन और सूचना प्रबंधन को महसूस करने, मैनुअल हस्तक्षेप को कम करने और उत्पादन दक्षता में सुधार करने के लिए अपनाया जाता है।
मुख्य तकनीकी मापदंड
| सामग्री | प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6 मिमी | |
| चौड़ाई | 1250मिमी | |
| रोलरस्टेशनs | 10/12 स्टेशन | |
| रोलर और शाफ्ट सामग्री | 45#एसतिलQइंचिंग औरपीलटकना | |
| शाफ्ट का व्यास | Φ70 मिमी | |
| कटर सामग्री | CR12 | |
| ड्राइव प्रकार | चेन ड्राइव | |
| गति | 15 मीटर/मिनट | |
| कुल शक्ति | 5.5+5.5केडब्ल्यू | |
| वोल्टेज | 380V 50Hz 3पीहड़पनेवाला | |
कार्यप्रवाह
डिकोलिंग → सामग्री खिला → रोल बनाने → काटने → इकट्ठा
घटक औरतकनीकी मापदंड
इस भाग का उपयोग कॉइल को समर्थन देने के लिए किया जाता है।
और रोटेशनल तरीके से कॉइल बनाएं।
ढोने की क्षमताः 5T
आंतरिक व्यासः 470-530 मिमी
(मांग के अनुसार समायोज्य).)
जब मशीन चल रही होती है तो टक्कर से मशीन को नुकसान से बचने के लिए हमने आपके लिए एक ब्रेक डिवाइस लगाया है।
हाइड्रोलिकपंप स्टेशन
इस पंप स्टेशन का उद्देश्यड्राइव करनाकाटने का काम शुरू करने के लिए कटरs.
दहाइड्रोलिकटैंक का प्रयोग46# हाइड्रोलिक तेल
शीतलन पंखे से सुसज्जितजो cएकiआंतरिक परिसंचरण शीतलन,यह सुनिश्चित करने के लिए तेल पंप स्टेशन उच्च तेल तापमान से प्रभावित नहीं होगाकाम के दौरान।
सोलेनोइड वाल्व ब्रांडः Huade
टीउचएसक्रेनसीनियंत्रणसीअबाइनेट
नियंत्रण कैबिनेट दो मोड, स्वचालित और मैनुअल हैमोड।
लक्षित शीट की इकाई लंबाईऔर मात्रामें सेट किया जा सकता हैtआउटस्क्रीन.
यह प्रणाली सरल और संचालित करने में आसान है।
विद्युतसीप्रतिपादकबीरान्ड:
1.VFD:डेल्टा
2सर्किट ब्रेकर:सुगंधित
3. संपर्ककर्ता:सुगंधित
4रिले:झिनलिंग
5पीएलसी:डेल्टा
6ट्रांसफार्मर:सुगंधित
फ़ीडिंग टेबल और प्री-कटर
सही स्थिति में आने के लिए कुंडल गाइड औरचलनारोल बनाने के लिएभाग.
जिसमें एकहाथ से खींचने काटना Device, यह पूर्व कटौती करने के लिए सुविधाजनक है जब आप चाहते हैंबदलनारंग या मोटाई.
शाफ्ट और रोलर
सामग्री 45# हैएसतिलQइंचिंग औरपीलटकना.
प्रसंस्कृत रोलर्स चिकनी, कठोर होते हैं और जंग नहीं लगते।
काम करते समय शीट पर कोई खरोंच नहीं छोड़ेगा।
प्रेसिंग सेक्शन और कटर
ब्लेड की सामग्री CR12 है।
आकार देने के बाद धातु को वांछित लंबाई के व्यक्तिगत स्लैट्स में काटा जाता है। सटीक काटने से अंतिम उत्पाद में एकरूपता सुनिश्चित होती है।
एक उपकरण दो प्रकार की टाइलों के उत्पादन को पूरा कर सकता है, जिससे उपकरण द्वारा कब्जा किए गए फर्श की जगह कम हो जाती है।यह स्थान का प्रभावी ढंग से उपयोग कर सकता है और साइट लागत को कम कर सकता है.
