उत्पाद विवरण:
|
| सामग्री का प्रकार: | पीपीजीआई/जीआई | द्रव्य का गाढ़ापन: | 0.3-0.6 मिमी |
|---|---|---|---|
| सामग्री की चौड़ाई: | 1250 मिमी | रोलर स्टेशन: | 10/15स्टेशन |
| रोलर और शाफ्ट सामग्री: | 45# स्टील शमन और चढ़ाना | दस्ता का व्यास: | Φ70 मिमी |
| कटर सामग्री: | Cr12 | ड्राइव प्रकार: | चेन ड्राइव |
| गति: | 4 मी / मिनट | कुल शक्ति: | 5.5+5.5KW |
| वोल्टेज: | 380V 50Hz 3 चरण | ||
| प्रमुखता देना: | प्लेटिंग डबल डेक रोल बनाने की मशीन,0.3 मिमी डबल लेयर रोल फोर्मिंग मशीन,0.6mm डबल लेयर रोल बनाने की मशीन |
||
प्रोडuct वर्णन

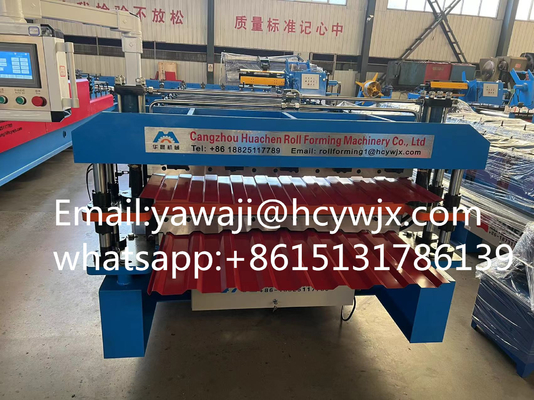

डबल लेयर ग्लेज़्ड टाइल प्रेसिंग मशीन ग्लेज़्ड टाइलों के कुशल उत्पादन के लिए एक पेशेवर उपकरण है।इसका कार्य सिद्धांत उन्नत यांत्रिक प्रसंस्करण प्रौद्योगिकी और स्वचालित नियंत्रण प्रौद्योगिकी पर आधारित है.
मुख्य तकनीकी मापदंड
| सामग्री | प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6 मिमी | |
| चौड़ाई | 1220मिमी | |
| रोलरस्टेशनs | 12स्टेशन | |
| रोलर और शाफ्ट सामग्री | 45#एसतिलQइंचिंग औरपीलटकना | |
| शाफ्ट का व्यास | Φ70 मिमी | |
| कटर सामग्री | CR12 | |
| ड्राइव प्रकार | चेन ड्राइव | |
| गति | 15 मीटर/मिनट | |
| कुल शक्ति | 5.5+5.5केडब्ल्यू | |
| वोल्टेज | 380V 50Hz 3पीहड़पनेवाला | |
कार्यप्रवाह
डिकोलिंग → सामग्री खिला → रोल बनाने → काटने → इकट्ठा
घटक औरतकनीकी मापदंड
इस भाग का उपयोग कॉइल को समर्थन देने के लिए किया जाता है।
और रोटेशनल तरीके से कॉइल बनाएं।
ढोने की क्षमताः 5T
आंतरिक व्यासः 470-530 मिमी
(मांग के अनुसार समायोज्य).)
जब मशीन चल रही होती है तो टक्कर से मशीन को नुकसान होने से बचने के लिए हमने आपके लिए एक ब्रेक डिवाइस लगाया है।
हाइड्रोलिकपंप स्टेशन
इस पंप स्टेशन का उद्देश्यड्राइव करनाकाटने का काम शुरू करने के लिए कटरs.
दहाइड्रोलिकटैंक का प्रयोग46# हाइड्रोलिक तेल
शीतलन पंखे से सुसज्जितजो cएकiआंतरिक परिसंचरण शीतलन,यह सुनिश्चित करने के लिए तेल पंप स्टेशन उच्च तेल तापमान से प्रभावित नहीं होगाकाम के दौरान।
सोलेनोइड वाल्व ब्रांडः Huade
टीउचएसक्रेनसीनियंत्रणसीअबाइनेट
नियंत्रण कैबिनेट दो मोड, स्वचालित और मैनुअल हैमोड।
लक्षित शीट की इकाई लंबाईऔर मात्रामें सेट किया जा सकता हैtआउटस्क्रीन.
यह प्रणाली सरल और संचालित करने में आसान है।
विद्युतसीप्रतिपादकबीरान्ड:
1.VFD:डेल्टा
2सर्किट ब्रेकर:सुगंधित
3. संपर्ककर्ता:सुगंधित
4रिले:झिनलिंग
5पीएलसी:डेल्टा
6ट्रांसफार्मर:सुगंधित
फ़ीडिंग टेबल और प्री-कटर
सही स्थिति में आने के लिए कुंडल गाइड औरचलनारोल बनाने के लिएभाग.
जिसमें एकहाथ से खींचने काटना Device, यह पूर्व कटौती करने के लिए सुविधाजनक है जब आप चाहते हैंबदलनारंग या मोटाई.
शाफ्ट और रोलर
सामग्री 45# हैएसतिलQइंचिंग औरपीलटकना.
प्रसंस्कृत रोलर्स चिकनी, कठोर होते हैं और जंग नहीं लगते।
काम करते समय शीट पर कोई खरोंच नहीं छोड़ेगा।
प्रेसिंग सेक्शन और कटर
ब्लेड की सामग्री CR12 है।
आकार देने के बाद, धातु को आवश्यक लंबाई के व्यक्तिगत स्लैट्स में काटा जाता है। सटीक काटने से अंतिम में एकरूपता सुनिश्चित होती हैउत्पाद।
उपकरण मुख्य रूप से एक अनलोडिंग प्रणाली, एक रोल बनाने की प्रणाली, एक काटने की प्रणाली, एक नियंत्रण प्रणाली आदि से बना है।अनलोडिंग सिस्टम आसानी से लुढ़का हुआ धातु शीट अनलोड और रोल बनाने प्रणाली के लिए चादरें ले जाता है.
