उत्पाद विवरण:
|
| पैनल की मोटाई: | 0.3-0.6 मिमी | मोटर शक्ति: | 4+4 किलोवाट |
|---|---|---|---|
| मशीन फ्रेम: | 350 एच बीम | काटने की विधि: | हाइड्रोलिक कटिंग |
| डेकोइलर प्रकार: | हाइड्रोलिक/मैनुअल डेकोइलर | रोलर सामग्री: | 45# स्टील |
| मशीन का प्रकार: | 15-20 मी/मिनट |

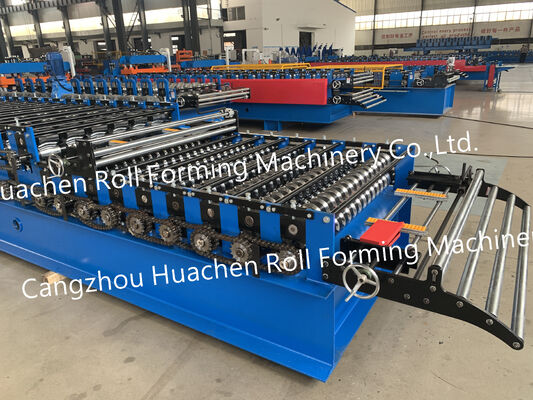

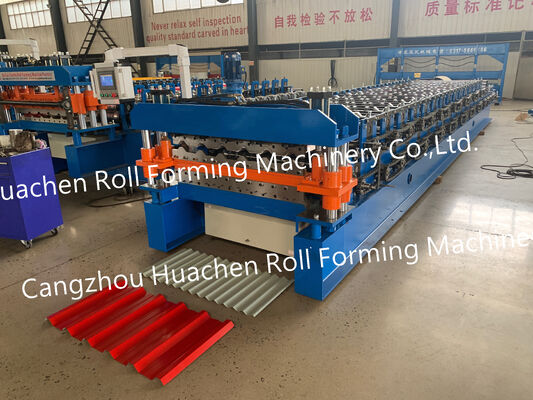

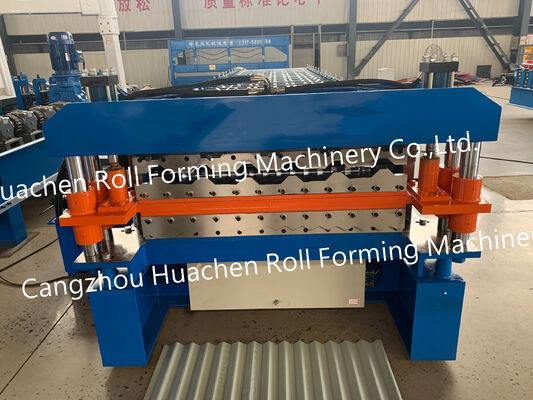

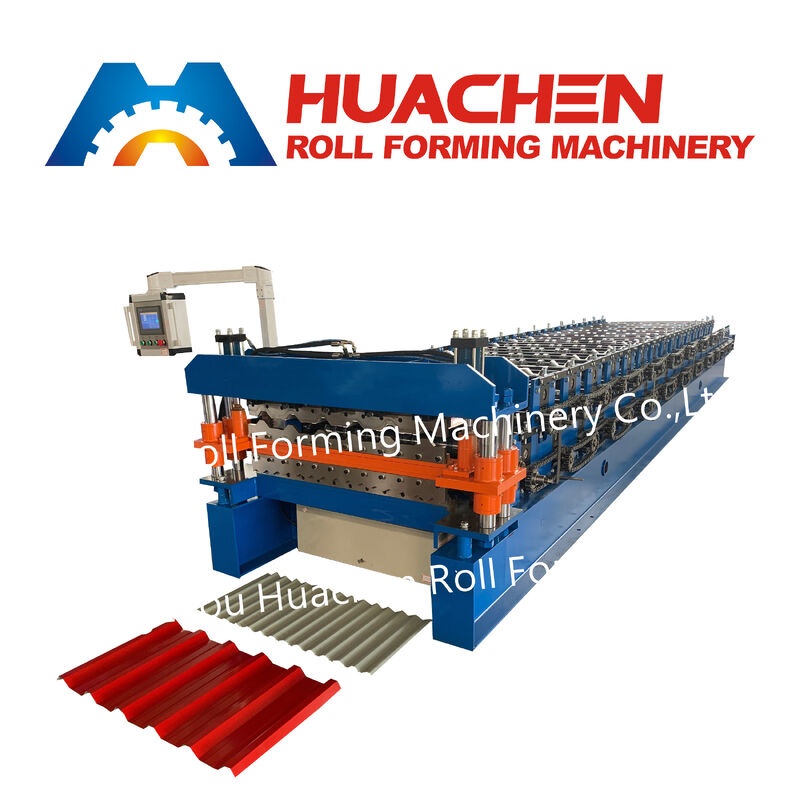

1. उत्पाद अवलोकनएचसी मॉडल 32-17-1200-1220 डबल लेयर रोल फॉर्मिंग मशीन एक औद्योगिक-ग्रेड,धातु की दीवार पैनल और छत की चादरों के निरंतर,उच्च-आउटपुट निर्माण के लिए इंजीनियर की गई दोहरी-प्रोफ़ाइल कोल्ड रोल फॉर्मिंग प्रणाली है।सीई-प्रमाणित सुरक्षा और विद्युत मानकों के साथ हेवी-ड्यूटी 350 एच-बीम वेल्डेड चेसिस पर निर्मित,यह उपकरण निर्माण सामग्री निर्माताओं,स्टील संरचना ठेकेदारों,और प्री-इंजीनियर्ड बिल्डिंग (पीईबी) आपूर्तिकर्ताओं को एक ही कॉम्पैक्ट फुटप्रिंट पर दो अलग-अलग पैनल प्रोफाइल का उत्पादन करने की अनुमति देता है - कार्यशाला तल स्थान को अधिकतम करता है जबकि पूंजीगत उपकरण निवेश को कम करता है।
2. मुख्य तकनीकी पैरामीटर
| तकनीकी वस्तु | विनिर्देश और कॉन्फ़िगरेशन |
| ब्रांड और मॉडल | एचसी / मॉडल 32-17-1200-1220 |
| मशीन का प्रकार | डबल लेयर रोल फॉर्मिंग मशीन (दीवार और छत पैनल) |
| फॉर्मिंग स्टेशन | ऊपरी परत: 15 स्टेशन / निचली परत: 24 स्टेशन |
| लागू कॉइल मोटाई | 0.3 मिमी - 0.6 मिमी (पीपीजीआई, जीआई, गैल्वाल्यूम, एल्यूमीनियम) |
| रोलर और शाफ्ट सामग्री | उच्च-ग्रेड 45# कार्बन स्टील, बुझाया और हार्ड-क्रोम प्लेटेड |
| मुख्य शाफ्ट व्यास | Φ70 मिमी ठोस स्टील शाफ्ट |
| कटिंग ब्लेड सामग्री | सीआर12 मिश्र धातु उपकरण स्टील (गर्मी-उपचारित एचआरसी 58-62) |
| कटिंग विधि | स्वचालित हाइड्रोलिक पोस्ट-कट (बर्र-मुक्त) |
| ड्राइव सिस्टम | हेवी-ड्यूटी औद्योगिक चेन ड्राइव |
| फॉर्मिंग गति | 15 - 20 मीटर/मिनट |
| मुख्य मोटर पावर | 4 किलोवाट + 4 किलोवाट |
| बिजली की आपूर्ति | 380V, 50Hz, 3-फेज (स्थानीय वोल्टेज के अनुकूल) |
| मशीन फ्रेम संरचना | 350 एच-बीम वेल्डेड स्टील फ्रेम |
| डेकॉइलर कॉन्फ़िगरेशन | मैनुअल डेकॉइलर या हाइड्रोलिक डेकॉइलर (वैकल्पिक) |
| प्रमाणन और उत्पत्ति | सीई प्रमाणित / चीन में निर्मित |
| मानक पैकेजिंग | एंटी-रस्ट सुरक्षा के साथ 40GP कंटेनर लोडिंग |
3. मुख्य इंजीनियरिंग लाभ
दोहरी-परत स्थान और लागत दक्षता:एक एकीकृत फ्रेम में एक ऊपरी 15-स्टेशन बनाने वाली लाइन और एक निचली 24-स्टेशन बनाने वाली लाइन को एकीकृत करता है,ऑपरेटरों को रोलर्स को बदले बिना दीवार क्लैडिंग और छत शीट उत्पादन के बीच स्विच करने में सक्षम बनाता है।

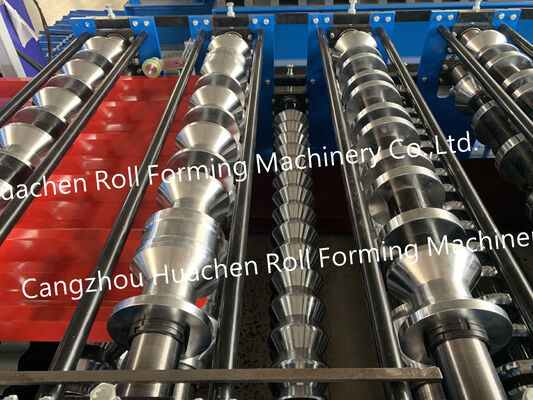

सटीकता-मशीनीकृत 45# स्टील टूलिंग:सभी बनाने वाले रोलर्स और Φ70 मिमी ठोस शाफ्ट सीएनसी मशीनिंग से गुजरते हैं,थर्मल क्वेंचिंग,और उच्च-आयतन शिफ्ट के तहत कॉइल सतह खरोंच को रोकने और टूलिंग जीवनकाल बढ़ाने के लिए हार्ड-क्रोम प्लेटिंग।
शून्य-विरूपण हाइड्रोलिक कटिंग:गर्मी-उपचारित सीआर12 मिश्र धातु स्टील ब्लेड से सुसज्जित एक समर्पित हाइड्रोलिक स्टेशन द्वारा संचालित,0.3-0.6 मिमी धातु कॉइल में साफ,आयामी रूप से सटीक कट प्रदान करता है।कंपन-मुक्त 350 एच-बीम चेसिस:एक संरचनात्मक 350 एच-बीम बेस के साथ इंजीनियर किया गया है जो 15-20 मीटर/मिनट की परिचालन गति पर हार्मोनिक कंपन को अवशोषित करता है,
लंबी पैनल रन पर तंग प्रोफ़ाइल सहनशीलता सुनिश्चित करता है।पीएलसी स्वचालित लंबाई नियंत्रण:बैच मात्रा प्रीसेट के लिए एनकोडर फीडबैक के साथ एक सहज औद्योगिक नियंत्रण कैबिनेट की सुविधा देता है,
स्वचालित लंबाई माप,और वास्तविक समय दोष निदान।4. औद्योगिक अनुप्रयोगप्री-इंजीनियर्ड बिल्डिंग (पीईबी) और स्टील संरचनाएं:
बाहरी दीवार क्लैडिंग का उच्च गति उत्पादन,
आंतरिक विभाजन पैनल,और ट्रेपेज़ॉइडल/नालीदार छत की चादरें।औद्योगिक गोदाम और लॉजिस्टिक्स हब:बड़े-स्पैन वाणिज्यिक सुविधाओं के लिए टिकाऊ,
मौसम प्रतिरोधी धातु साइडिंग और छत डेकिंग का निर्माण।मॉड्यूलर और प्रीफैब्रिकेटेड हाउसिंग:आर्किटेक्चरल हैंगिंग बोर्ड बनाना,
स्लाइडिंग दीवार पैनल,और कंटेनर घरों और मॉड्यूलर शिविरों के लिए इंसुलेटेड दीवार बाहरी त्वचा।कृषि और भंडारण सुविधाएं:अनाज साइलो के लिए संक्षारण प्रतिरोधी दीवार और छत प्रोफाइल का उत्पादन,
पशुधन खलिहान,और उपकरण शेड।5. फैक्टरी गुणवत्ता आश्वासन, वितरण और बिक्री के बाद समर्थनउत्पादन क्षमता और लीड टाइम:
60 सेट की मासिक विनिर्माण क्षमता द्वारा समर्थित,
मानक ऑर्डर तैयार किए जाते हैं,डिस्पैच से पहले वास्तविक धातु कॉइल के साथ परीक्षण किया जाता है,और 30 दिनों के भीतर 40GP कंटेनर शिपमेंट के लिए तैयार।लचीला ऑर्डरिंग:न्यूनतम ऑर्डर मात्रा (एमओक्यू) 1 सेट है,
टी/टी और एल/सी भुगतान शर्तों का समर्थन करता है।टर्नकी तकनीकी सहायता:प्रत्येक शिपमेंट में अंग्रेजी संचालन मैनुअल शामिल हैं,
विद्युत/हाइड्रोलिक योजनाएं,नींव लेआउट चित्र,रिमोट वीडियो कमीशनिंग,और अनुरोध पर ऑन-साइट इंजीनियर स्थापना/प्रशिक्षण सेवाएं।6. अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)प्रश्न 1: क्या इस डबल लेयर रोल फॉर्मिंग मशीन की ऊपरी और निचली दोनों परतें एक साथ चल सकती हैं?
नहीं।
परिचालन सुरक्षा और इष्टतम बिजली वितरण (4+4 किलोवाट) के लिए,एक समय में केवल एक परत संचालित होती है।नियंत्रण कक्ष चयनकर्ता के माध्यम से ऊपरी 15-स्टेशन परत से निचली 24-स्टेशन परत पर स्विच करने में 2 मिनट से कम समय लगता है।प्रश्न 2: मॉडल 32-17-1200-1220 कौन सी कॉइल सामग्री और मोटाई को संसाधित कर सकता है?यह प्री-पेंटेड गैल्वेनाइज्ड स्टील (पीपीजीआई),
गैल्वेनाइज्ड आयरन (जीआई),गैल्वाल्यूम (जीएल),और 0.3 मिमी से 0.6 मिमी तक की मोटाई वाले एल्यूमीनियम कॉइल के लिए कैलिब्रेटेड है।प्रश्न 3: क्या आप 40GP कंटेनर में भेजने से पहले मशीन का परीक्षण करते हैं?हाँ।प्रत्येक एचसी रोल फॉर्मिंग मशीन डिलीवरी से पहले ग्राहक-निर्दिष्ट कॉइल मोटाई का उपयोग करके पूर्ण-लोड परीक्षण रन से गुजरती है।हम कंटेनर लोडिंग से पहले 100% अनुपालन को सत्यापित करने के लिए निरीक्षण वीडियो रिकॉर्ड करते हैं और पैनल प्रोफ़ाइल सहनशीलता को मापते हैं।
प्रश्न 4: क्या आप पैनल प्रोफ़ाइल चित्र और स्थानीय औद्योगिक वोल्टेज को अनुकूलित कर सकते हैं?हम आपके क्षेत्रीय बाजार के प्रोफ़ाइल चित्रों के अनुसार रोलर्स का सख्ती से निर्माण कर सकते हैं और 50 हर्ट्ज या 60 हर्ट्ज पर 220V/380V/415V/440V के लिए मोटर्स और पीएलसी विद्युत प्रणाली को कॉन्फ़िगर कर सकते हैं।
