उत्पाद विवरण:
|
| पैनल की मोटाई: | 0.3-0.6 मिमी | मोटर शक्ति: | 4+4 किलोवाट |
|---|---|---|---|
| मशीन फ्रेम: | 350 एच बीम | काटने की विधि: | हाइड्रोलिक कटिंग |
| डेकोइलर प्रकार: | हाइड्रोलिक/मैनुअल डेकोइलर | रोलर सामग्री: | 45# स्टील |
| मशीन का प्रकार: | रोल बनाने की मशीन | उत्पादन क्षमता: | रोल बनाने की मशीन |

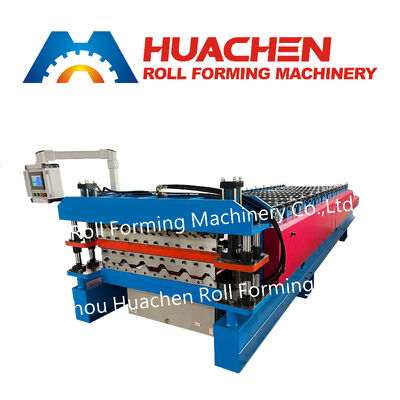

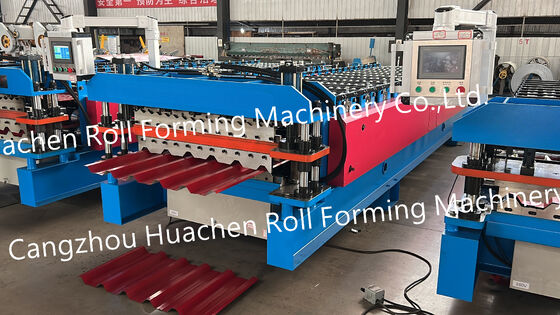

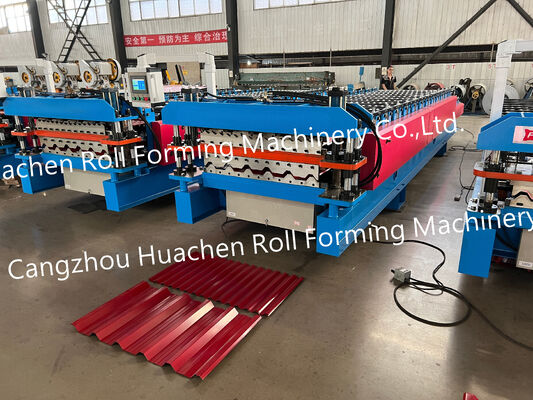

1. उत्पाद अवलोकनएचसी मॉडल 75/200 डबल लेयर वॉल और रूफ पैनल रोल फॉर्मिंग मशीन एक उन्नत, औद्योगिक-ग्रेड कोल्ड रोल फॉर्मिंग सिस्टम है जिसे विशेष रूप से उच्च-गुणवत्ता वाले धातु की दीवार क्लैडिंग और छत की चादरों के उच्च-क्षमता निर्माण के लिए इंजीनियर किया गया है।एक हेवी-ड्यूटी 350 एच-बीम वेल्डेड चेसिस पर सख्त सीई-प्रमाणित मानकों के साथ निर्मित, यह मजबूत डुअल-प्रोफाइल मशीन प्री-इंजीनियर्ड बिल्डिंग (पीईबी) निर्माताओं और स्टील स्ट्रक्चर ठेकेदारों को एक ही कॉम्पैक्ट फुटप्रिंट पर दो अलग-अलग पैनल प्रकारों का उत्पादन करने की अनुमति देती है, कारखाने के फर्श की दक्षता को अधिकतम करती है और समग्र पूंजी निवेश को कम करती है।
2. मुख्य तकनीकी पैरामीटर
| तकनीकी वस्तु | विनिर्देश और कॉन्फ़िगरेशन |
| ब्रांड और मॉडल | एचसी / मॉडल 75/200 |
| मशीन का प्रकार | डबल लेयर रोल फॉर्मिंग मशीन (दीवार और छत पैनल) |
| रोलर स्टेशन | 12 स्टेशन (अनुकूलित डुअल-लेयर प्रोफाइल कॉन्फ़िगरेशन) |
| लागू कॉइल मोटाई | 0.3 मिमी - 0.6 मिमी (पीपीजीआई, जीआई, गैल्वाल्यूम, एल्यूमीनियम) |
| रोलर और शाफ्ट सामग्री | उच्च-ग्रेड 45# कार्बन स्टील क्वेंचिंग और प्लेटिंग के साथ |
| मुख्य शाफ्ट व्यास | Φ70 मिमी सॉलिड स्टील शाफ्ट |
| कटिंग ब्लेड सामग्री | सीआर12 मिश्र धातु उपकरण स्टील हीट ट्रीटमेंट के साथ |
| कटिंग विधि | पूरी तरह से स्वचालित हाइड्रोलिक पोस्ट-कट (बर्र-फ्री) |
| ड्राइव सिस्टम | हेवी-ड्यूटी इंडस्ट्रियल चेन ड्राइव |
| फॉर्मिंग स्पीड | 15 - 20 मीटर/मिनट |
| मुख्य मोटर पावर | 4 किलोवाट + 4 किलोवाट |
| बिजली की आपूर्ति | 380V, 50Hz, 3-फेज (स्थानीय औद्योगिक वोल्टेज के लिए अनुकूलन योग्य) |
| मशीन फ्रेम संरचना | 350 एच-बीम वेल्डेड स्टील फ्रेम |
| डेकॉइलर कॉन्फ़िगरेशन | हाइड्रोलिक या मैनुअल डेकॉइलर विकल्प |
| मानक पैकेजिंग | एंटी-रस्ट सुरक्षा के साथ सुरक्षित 40GP कंटेनर लोडिंग |
3. मुख्य इंजीनियरिंग लाभ
डुअल-लेयर स्पेस-सेविंग डिज़ाइन: एक एकीकृत हेवी-ड्यूटी फ्रेम में डुअल-प्रोफाइल उत्पादन क्षमताओं को जोड़ता है, ऑपरेटरों को टूलिंग रोलर्स को बदले बिना दीवार पैनल और छत शीट निर्माण के बीच निर्बाध रूप से स्विच करने में सक्षम बनाता है।

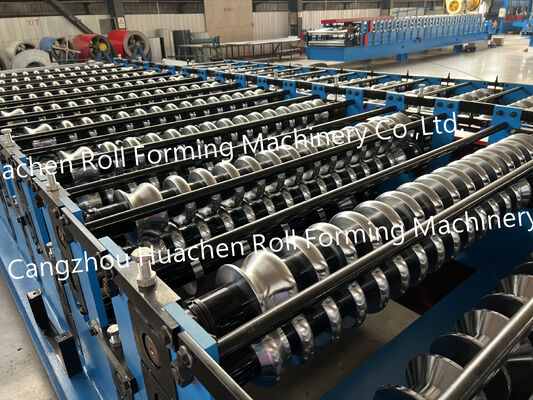

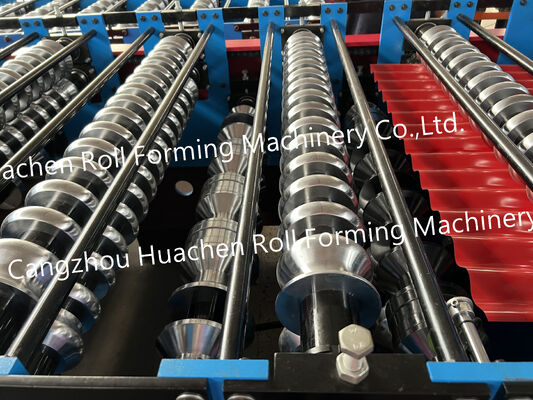

टिकाऊ 45# स्टील टूलिंग: सभी फॉर्मिंग रोलर्स और Φ70 मिमी सॉलिड शाफ्ट सटीक सीएनसी मशीनिंग से गुजरते हैं, थर्मल क्वेंचिंग, और कॉइल सतहों को खरोंच से बचाने और उपकरण के जीवनकाल को बढ़ाने के लिए हार्ड-क्रोम प्लेटिंग।
प्रेसिजन हाइड्रोलिक कटिंग: स्वतंत्र हाइड्रोलिक स्टेशन द्वारा संचालित हीट-ट्रीटेड सीआर12 मिश्र धातु स्टील ब्लेड से लैस, स्वच्छ की गारंटी देता है, 0.3-0.6 मिमी धातु कॉइल में शून्य विरूपण के पार आयामी रूप से सटीक कट।कंपन-मुक्त 350 एच-बीम चेसिस: 15-20 मीटर/मिनट ऑपरेटिंग गति पर यांत्रिक कंपन को अवशोषित करने वाले एक संरचनात्मक 350 एच-बीम स्टील बेस पर इंजीनियर किया गया है,
लंबे उत्पादन रनों पर सख्त प्रोफाइल सहनशीलता बनाए रखता है।पीएलसी इंटेलिजेंट कंट्रोल सिस्टम: स्वचालित बैच लंबाई मापने के लिए एन्कोडर फीडबैक के साथ एक उन्नत औद्योगिक नियंत्रण कैबिनेट की सुविधा देता है,
मात्रा पूर्व-निर्धारित, और वास्तविक समय दोष निदान।4. औद्योगिक अनुप्रयोगप्री-इंजीनियर्ड बिल्डिंग (पीईबी) और स्टील स्ट्रक्चर:
बाहरी दीवार क्लैडिंग का उच्च गति निर्माण,
वास्तुशिल्प लटकन बोर्ड, और ट्रेपेज़ॉइडल/नालीदार छत की चादरें।वाणिज्यिक और औद्योगिक गोदाम: मौसम प्रतिरोधी धातु साइडिंग का उत्पादन,
स्लाइडिंग दीवार तत्व, और बड़े-स्पैन वितरण हब और विनिर्माण संयंत्रों के लिए छत डेकिंग।मॉड्यूलर और प्रीफैब्रिकेटेड हाउसिंग: इन्सुलेशन दीवार बाहरी त्वचा का निर्माण,
विभाजन की दीवारें, और कंटेनर घरों और साइट कार्यालयों के लिए घटक।कृषि सुविधाएं: पशुधन खलिहान के लिए संक्षारण प्रतिरोधी दीवार और छत प्रोफाइल बनाना,
अनाज भंडारण शेड, और उपकरण हैंगर।5. फैक्ट्री गुणवत्ता आश्वासन, डिलीवरी और सहायताउत्पादन क्षमता और लीड टाइम:
60 सेट की मासिक विनिर्माण क्षमता द्वारा समर्थित,
मानक ऑर्डर प्रेषण से पहले वास्तविक धातु कॉइल के साथ पूरी तरह से परीक्षण किए जाते हैं और 30 दिनों के भीतर 40GP कंटेनर में सुरक्षित रूप से भेज दिए जाते हैं।लचीली वाणिज्यिक शर्तें: न्यूनतम आदेश मात्रा (एमओक्यू) 1 सेट है,
लचीले टी/टी और एल/सी भुगतान समर्थन के साथ।व्यापक टर्नकी सहायता: प्रत्येक मशीन में विस्तृत अंग्रेजी मैनुअल शामिल हैं,
विद्युत और हाइड्रोलिक योजनाएं, दूरस्थ वीडियो कमीशनिंग मार्गदर्शन, और शून्य डाउनटाइम सुनिश्चित करने के लिए आसानी से उपलब्ध स्पेयर पार्ट्स।6. अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)प्रश्न 1: क्या इस डबल लेयर रोल फॉर्मिंग मशीन की ऊपरी और निचली परतें एक साथ काम कर सकती हैं?
नहीं।
परिचालन सुरक्षा और इष्टतम बिजली वितरण (4+4 किलोवाट) के लिए, एक समय में केवल एक परत चलती है।परतों के बीच स्विच करने में कंट्रोल पैनल सेलेक्टर से सीधे 2 मिनट से कम समय लगता है।प्रश्न 2: यह मशीन किन कॉइल सामग्री और मोटाई को संसाधित कर सकती है? यह प्री-पेंटेड गैल्वेनाइज्ड स्टील (पीपीजीआई),
गैल्वेनाइज्ड आयरन (जीआई), गैल्वाल्यूम, और 0.3 मिमी से 0.6 मिमी की मोटाई सीमा वाले एल्यूमीनियम कॉइल के लिए कैलिब्रेटेड है।प्रश्न 3: क्या आप 40GP कंटेनर में भेजने से पहले मशीन का परीक्षण करते हैं? हाँ।प्रत्येक एचसी मशीन डिलीवरी से पहले ग्राहक-निर्दिष्ट कॉइल मोटाई का उपयोग करके एक पूर्ण-लोड परीक्षण रन से गुजरती है। हम निरीक्षण वीडियो रिकॉर्ड करते हैं और 100% अनुपालन को सत्यापित करने के लिए प्रोफाइल सहनशीलता की जांच करते हैं।
प्रश्न 4: क्या आप हमारी स्थानीय औद्योगिक वोल्टेज और प्रोफाइल ड्राइंग के लिए मशीन को अनुकूलित कर सकते हैं?हम आपकी विशिष्ट क्षेत्रीय प्रोफाइल ड्राइंग के अनुसार कस्टम रोलर मोल्ड का निर्माण कर सकते हैं और आपके स्थानीय बिजली आपूर्ति (जैसे, 220V/415V/440V 50Hz/60Hz पर) से मेल खाने के लिए विद्युत मोटर और पीएलसी प्रणाली को समायोजित कर सकते हैं।
