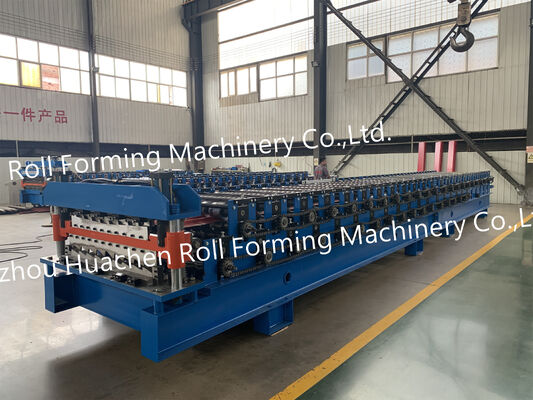

ट्रेपेज़ॉइडल छत पैनल धातु प्लेट रोलिंग बनाने की मशीन

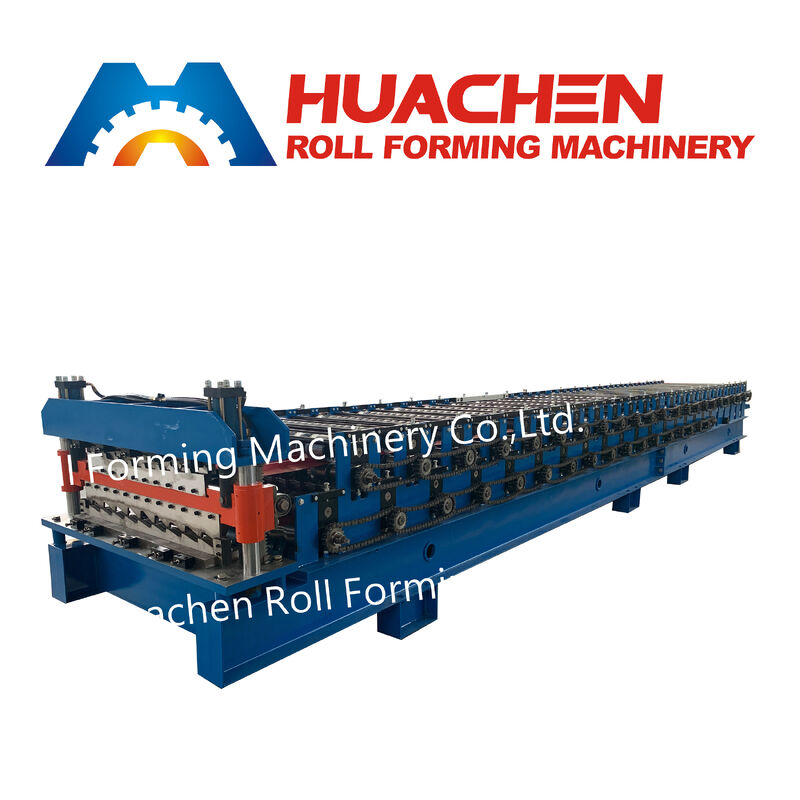

ट्रेपेज़ॉइडल रूफ और वॉल पैनल डबल लेयर रोल फॉर्मिंग मशीन (मॉडल: 24-20-1220-1250)

1. उत्पाद अवलोकन एचसी मॉडल 24-20-1220-1250 डबल लेयर रोल फॉर्मिंग मशीन एक हेवी-ड्यूटी, डुअल-प्रोफ़ाइल कोल्ड रोल फॉर्मिंग लाइन है जिसे ट्रेपेज़ॉइडल धातु की छत की चादरों और वास्तुशिल्प दीवार पैनलों के निरंतर उच्च-गति उत्पादन के लिए इंजीनियर किया गया है।एक कठोर 350 एच-बीम वेल्डेड स्टील चेसिस पर निर्मित और सख्त सीई-प्रमाणित मानकों के तहत निर्मित,यह उपकरण स्टील संरचना ठेकेदारों,प्री-इंजीनियर्ड बिल्डिंग (पीईबी) आपूर्तिकर्ताओं,और धातु भवन सामग्री कारखानों को एक ही कॉम्पैक्ट फुटप्रिंट पर दो अलग-अलग पैनल प्रोफाइल का उत्पादन करने में सक्षम बनाता है - कार्यशाला के उपयोग को अधिकतम करता है और उपकरण की पूंजी लागत को कम करता है।

2. मुख्य तकनीकी पैरामीटर

3. मुख्य इंजीनियरिंग लाभ

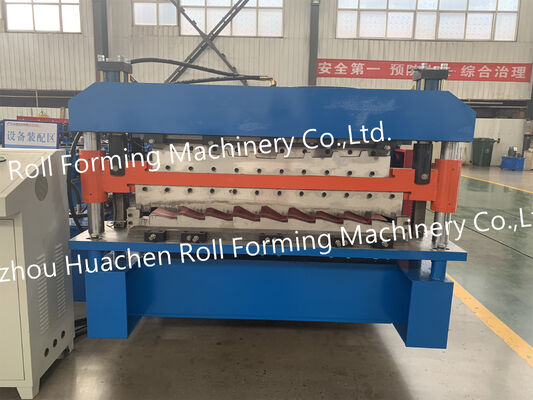

• उच्च-सटीकता 18/23 स्टेशन डुअल-लेयर लेआउट: एक एकीकृत फ्रेम में एक ऊपरी 18-स्टेशन फॉर्मिंग डेक और एक निचला 23-स्टेशन फॉर्मिंग डेक को जोड़ता है, रोलर्स को बदले बिना जटिल ट्रेपेज़ॉइडल छत प्रोफाइल और दीवार क्लैडिंग के लिए क्रमिक, तनाव-मुक्त धातु बेंडिंग प्रदान करता है।

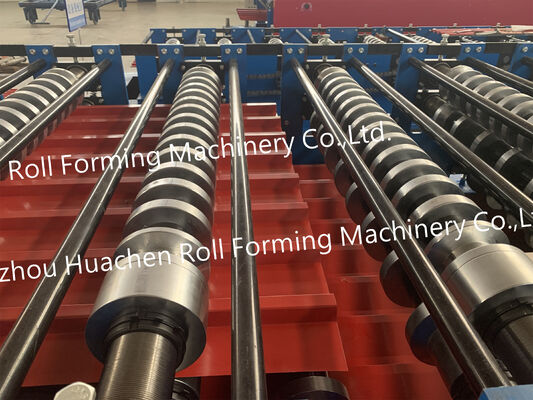

• क्वेंच्ड और प्लेटेड 45# स्टील टूलिंग: सभी फॉर्मिंग रोलर्स और Φ70 मिमी सॉलिड शाफ्ट सीएनसी परिशुद्धता मशीनिंग, थर्मल क्वेंचिंग, और मल्टी-शिफ्ट संचालन के तहत कॉइल कोटिंग खरोंच को रोकने और लंबी सेवा जीवन की गारंटी के लिए हार्ड-क्रोम प्लेटिंग से गुजरते हैं।

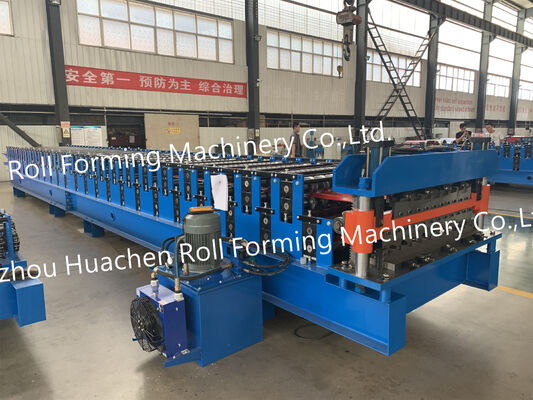

• शून्य-विरूपण सीआर12 हाइड्रोलिक कटिंग: हीट-ट्रीटेड सीआर12 मिश्र धातु स्टील ब्लेड से लैस एक स्वतंत्र हाइड्रोलिक स्टेशन द्वारा संचालित, 0.3-0.6 मिमी धातु कॉइल में साफ, सटीक कट-टू-लेंथ पैनल सुनिश्चित करता है।कंपन-डंपिंग 350 एच-बीम चेसिस: एक संरचनात्मक 350 एच-बीम वेल्डेड बेस के साथ इंजीनियर किया गया है जो 15-20 मीटर/मिनट लाइन स्पीड पर हार्मोनिक कंपन को समाप्त करता है,

• लंबी शीट रन पर तंग आयामी सहनशीलता बनाए रखता है।पीएलसी स्वचालित बैच नियंत्रण: स्वचालित लंबाई माप,

• बैच मात्रा प्रीसेट, और वास्तविक समय दोष निदान के लिए उच्च-सटीकता एनकोडर फीडबैक के साथ एक औद्योगिक पीएलसी नियंत्रण कैबिनेट की सुविधा देता है।4. औद्योगिक अनुप्रयोगऔद्योगिक संयंत्र और लॉजिस्टिक्स गोदाम:

बड़े-स्पैन वाणिज्यिक सुविधाओं के लिए डीप-रिब ट्रेपेज़ॉइडल छत की चादरों और मौसम-तंग बाहरी दीवार क्लैडिंग का उच्च-मात्रा निर्माण।

• प्री-इंजीनियर्ड बिल्डिंग (पीईबी) और स्टील संरचनाएं: संरचनात्मक छत डेकिंग,

• वास्तुशिल्प लटकन बोर्ड, और आंतरिक विभाजन पैनलों का उत्पादन।मॉड्यूलर और प्रीफैब्रिकेटेड हाउसिंग: कंटेनर घरों,

• मॉड्यूलर शिविरों, और साइट कार्यालयों के लिए स्लाइडिंग दीवार घटकों, इन्सुलेटेड दीवार बाहरी त्वचा, और छत पैनलों का निर्माण।कृषि और भंडारण भवन: अनाज भंडारण साइलो,

• पशुधन खलिहान, और उपकरण हैंगर के लिए संक्षारण प्रतिरोधी धातु साइडिंग और छत प्रोफाइल का निर्माण।5. फैक्ट्री गुणवत्ता नियंत्रण, डिलीवरी और बिक्री के बाद समर्थनउत्पादन क्षमता और लीड टाइम:

60 सेट के मासिक विनिर्माण आउटपुट द्वारा समर्थित,

• मानक ऑर्डर तैयार किए जाते हैं, प्रेषण से पहले वास्तविक धातु कॉइल के साथ पूर्ण लोड के तहत परीक्षण किया जाता है, और 30 दिनों के भीतर 40GP कंटेनरों में लोड किया जाता है।लचीली ऑर्डरिंग शर्तें: न्यूनतम ऑर्डर मात्रा (एमओक्यू) 1 सेट है,

• टी/टी और एल/सी अंतरराष्ट्रीय भुगतान विधियों का समर्थन करता है।टर्नकी इंजीनियरिंग सहायता: प्रत्येक शिपमेंट में अंग्रेजी संचालन मैनुअल शामिल हैं,

• विद्युत और हाइड्रोलिक योजनाएं, नींव चित्र, दूरस्थ वीडियो कमीशनिंग मार्गदर्शन, और निर्बाध उत्पादन सुनिश्चित करने के लिए आसानी से उपलब्ध स्पेयर पार्ट्स।6. अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)प्रश्न 1: क्या ऊपरी 18-स्टेशन परत और निचली 23-स्टेशन परत एक साथ चल सकती है?

नहीं।

ऑपरेटर सुरक्षा और इष्टतम बिजली आवंटन (4+4 किलोवाट) के लिए, एक समय में केवल एक परत संचालित होती है। नियंत्रण कक्ष चयनकर्ता के माध्यम से ऊपरी और निचली बनाने वाली परतों के बीच स्विच करने में 2 मिनट से कम समय लगता है।प्रश्न 2: मॉडल 24-20-1220-1250 कौन सी कॉइल चौड़ाई और मोटाई को संसाधित कर सकता है? यह विशेष रूप से प्री-पेंटेड गैल्वेनाइज्ड स्टील (पीपीजीआई),

गैल्वेनाइज्ड आयरन (जीआई), गैल्वाल्यूम, और एल्यूमीनियम में 1220 मिमी और 1250 मिमी मानक कॉइल चौड़ाई के लिए इंजीनियर किया गया है, 0.3 मिमी से 0.6 मिमी तक की मोटाई के साथ।प्रश्न 3: आप 40GP कंटेनर में शिपिंग से पहले मशीन की गुणवत्ता कैसे सत्यापित करते हैं? प्रत्येक एचसी रोल फॉर्मिंग लाइन शिपमेंट से पहले हमारी कार्यशाला में एक अनिवार्य लाइव कॉइल परीक्षण रन से गुजरती है। हम पूर्ण निरीक्षण वीडियो रिकॉर्ड करते हैं और 100% अनुपालन की पुष्टि करने से पहले पैनल पिच, रिब ऊंचाई,

और कट-लेंथ सहनशीलता को सत्यापित करते हैं, इससे पहले कि एंटी-रस्ट रैपिंग और कंटेनर लोडिंग हो।प्रश्न 4: क्या आप हमारे देश के लिए पैनल प्रोफाइल ड्राइंग और इलेक्ट्रिकल वोल्टेज को अनुकूलित कर सकते हैं? हाँ। हम आपके स्थानीय बाजार के ट्रेपेज़ॉइडल या वॉल प्रोफाइल ड्राइंग के अनुरूप कस्टम रोलर सेट का निर्माण करते हैं और आपके क्षेत्रीय बिजली आपूर्ति (220V/380V/415V/440V, 50Hz या 60Hz) से मेल खाने के लिए मोटर्स और पीएलसी इलेक्ट्रिकल कैबिनेट को कॉन्फ़िगर करते हैं।
