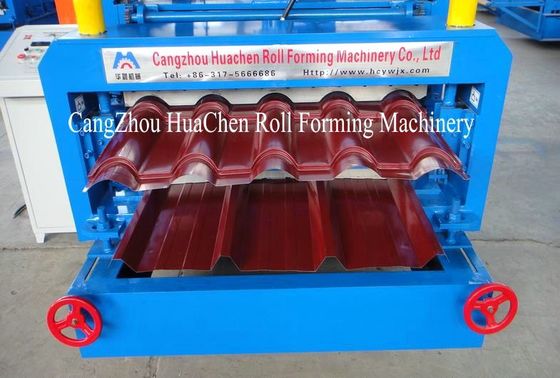

रंग इस्पात जस्ती डबल लेयर रोल बनाने की मशीन, छत पैनल रोल फार्म उपकरण
प्रतिस्पर्धात्मक लाभ:
1. पूर्ण स्वचालित
2. टिकाऊ
3. भारी शुल्क
4. चिकनी चादर
5. आसानी से प्रचालन
विशिष्टता
| नहीं। | आइटम | पैरामीटर | ध्यान दें | |
| 1। | उपयुक्त सामग्री | प्रकार | पूर्व चित्रित चादर, जस्ती शीट | |
| चौड़ाई (मिमी) | 1200 मिमी | |||
| मोटाई (मिमी) | 0.3-0.8mm | |||
| उपज तनाव (मिमी) | G220-G300 | |||
| 2। | उत्पाद विशेष विवरण | संलग्न फाइल के रूप में विस्तार | ||
| लंबाई | किसी भी हद | |||
| 3। | शक्ति आवश्यकता | प्रकार | 3800v / 3ph / 50 हर्ट्ज | |
| मुख्य मोटर बिजली | 7.5kw | |||
| कटर बिजली | 4KW | |||
| 4। | गति गठन (एम / मिनट) | 10-20m / मिनट | काटने का समय शामिल नहीं | |
| 5। | मैनुअल decoiler (वैकल्पिक) | प्रकार | गाइड | |
| अधिकतम क्षमता | 5T | |||
| उपयुक्त कुंडल आयुध डिपो (एम एम) | 1200 | |||
| उपयुक्त तार आईडी (एमएम) | 508 | |||
| 6। | बनाने स्टैंड | 15/21 | वास्तविक डिजाइन पर निर्भर | |
| 7। | संरचना की मोटाई | 16mm | ||
| 8। | शाफ्ट व्यास बनाने (मिमी) 70 | ठोस | ||
| 9। | काटने के प्रकार | रोल का गठन किया और लंबाई निर्धारित काटने | ||
| 10। | नियंत्रण प्रणाली | पैनासोनिक पीएलसी और इन्वर्टर | ||
| 1 1। | आयाम स्थापित करें (अंतिम डिजाइन पर निर्भर) | 8.2m × 1.1m × 1.3m | पैनल लंबाई के बिना | |
| 12। | कुल वजन (लगभग) | 9.6T | अंतिम डिजाइन पर निर्भर | |
फ्लो चार्ट
मशीन → रोल में सामग्री खिला मापने लंबाई → बनाने → Uncoiling →
ऑटो काटने → उत्पाद प्राप्त
MachineComponents
| नहीं | नाम | मात्रा | टिप्पणियों | |
| 1 | decoiler | एक सेट | ग्राहक के लिए ऊपर | |
| 2 | मुख्य मशीन | पूर्व काटने डिवाइस | एक सेट | ग्राहक के लिए ऊपर |
| खिला डिवाइस | एक सेट | |||
| रोल बनाने प्रणाली | एक सेट | |||
| पोस्ट काटने डिवाइस | एक सेट | |||
| हाइड्रॉलिक सिस्टम | एक सेट | |||
| 3 | बिजली नियंत्रण प्रणाली | एक सेट | ||
| 4 | समर्थक / स्वत: स्टेकर | एक सेट | ||
