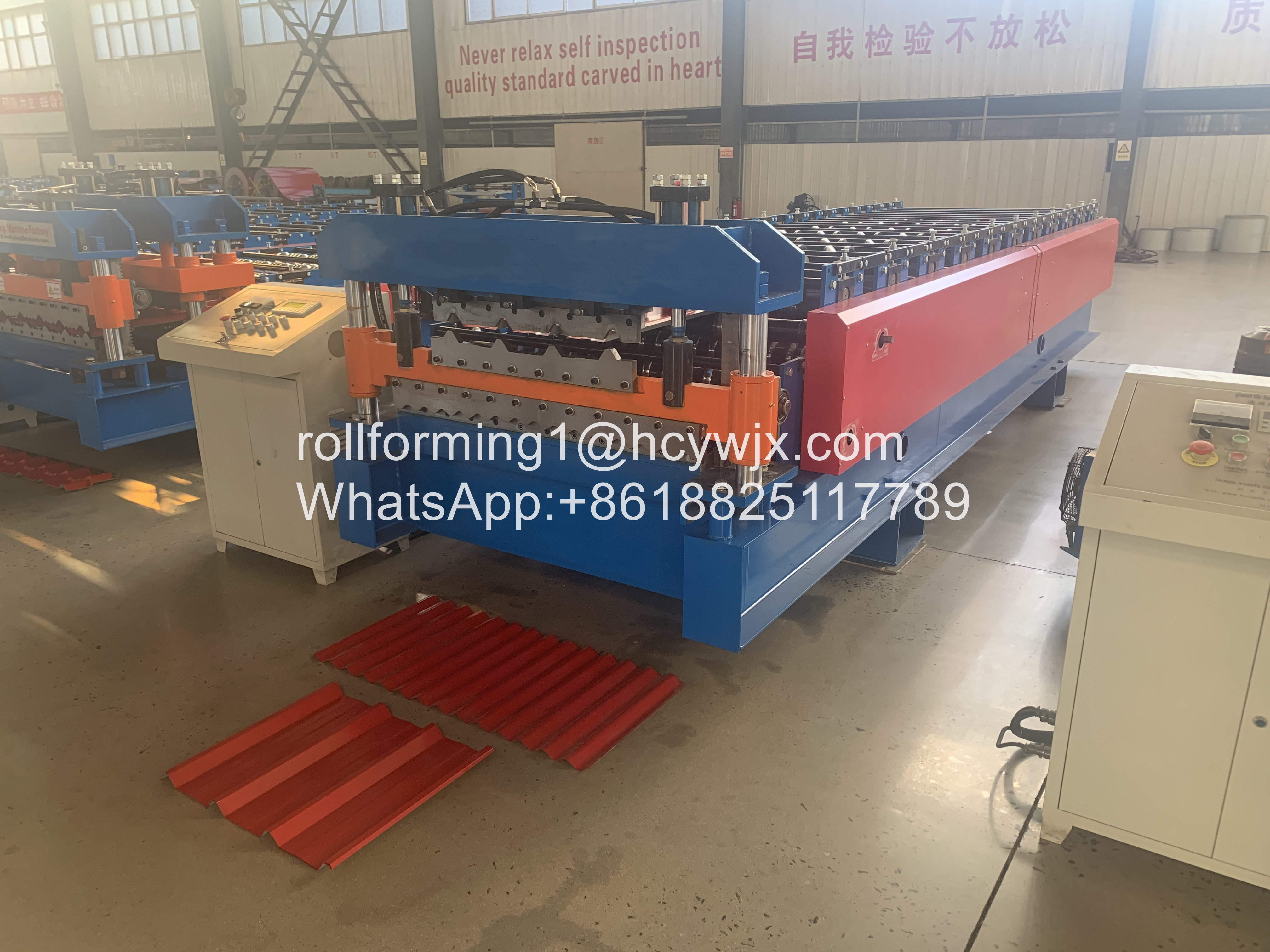

शीट धातु बनाने की मशीन

1. सामग्री की विशिष्टता

2. मशीन विस्तृत पैरामीटर्स

3. संदर्भ चित्र

4. प्रक्रिया प्रवाह का चार्ट

हाइड्रोलिक डकोइलर-रोल बनाने-काटने-ऑटो स्टेकर

5. घटकों की विशिष्टता

(1) 5T हाइड्रोलिक अन-कॉइलर

• खिलाने की चौड़ाई: 1250mm
• क्षमता: 5 टन
• इंटर व्यास: 470-520mm
• अधिकतम व्यास: 1500 मिमी
• मुख्य मोटर शक्ति: 5.5KW एसी मोटर
• हाइड्रोलिक पावर: 4kw

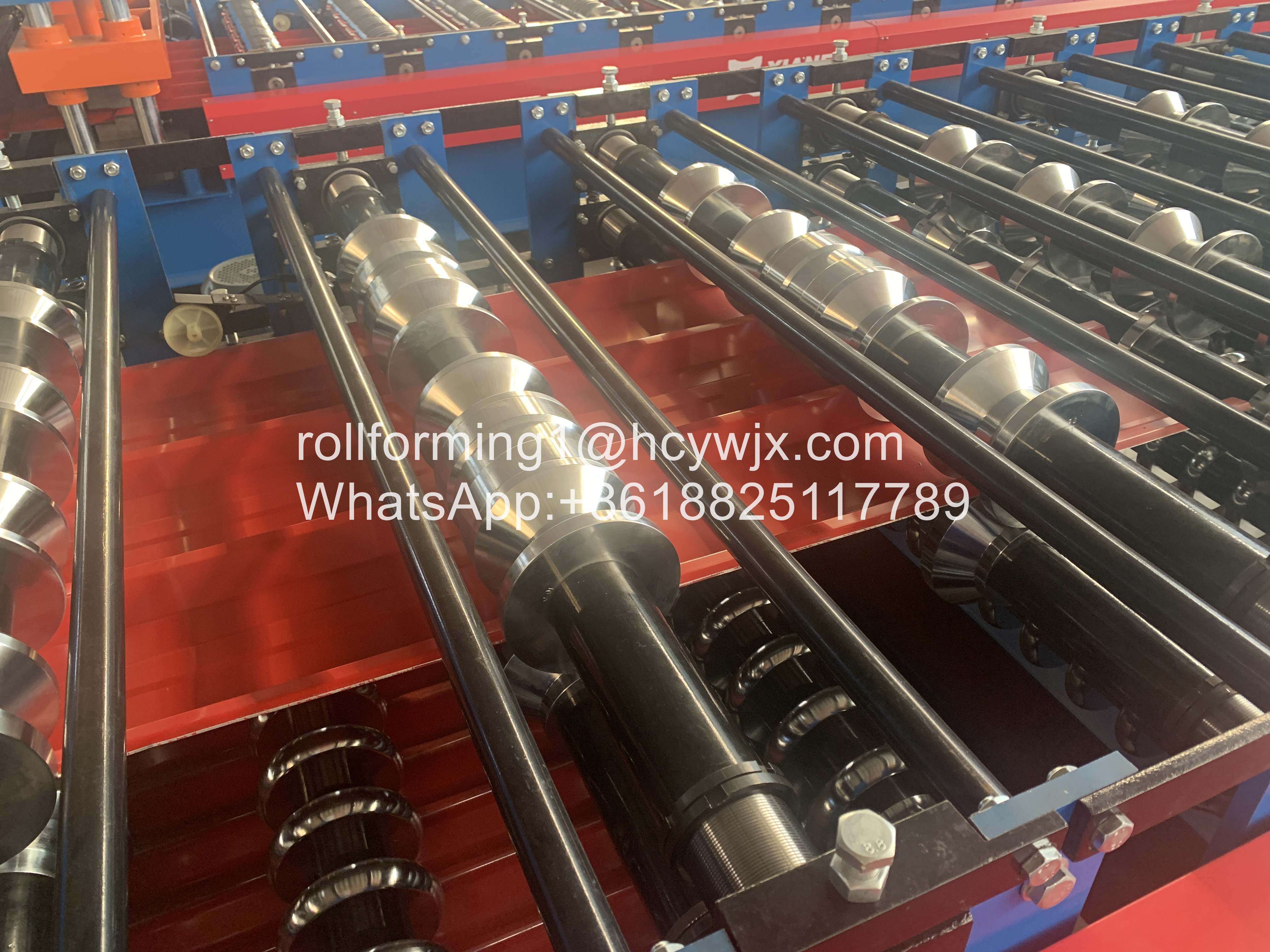

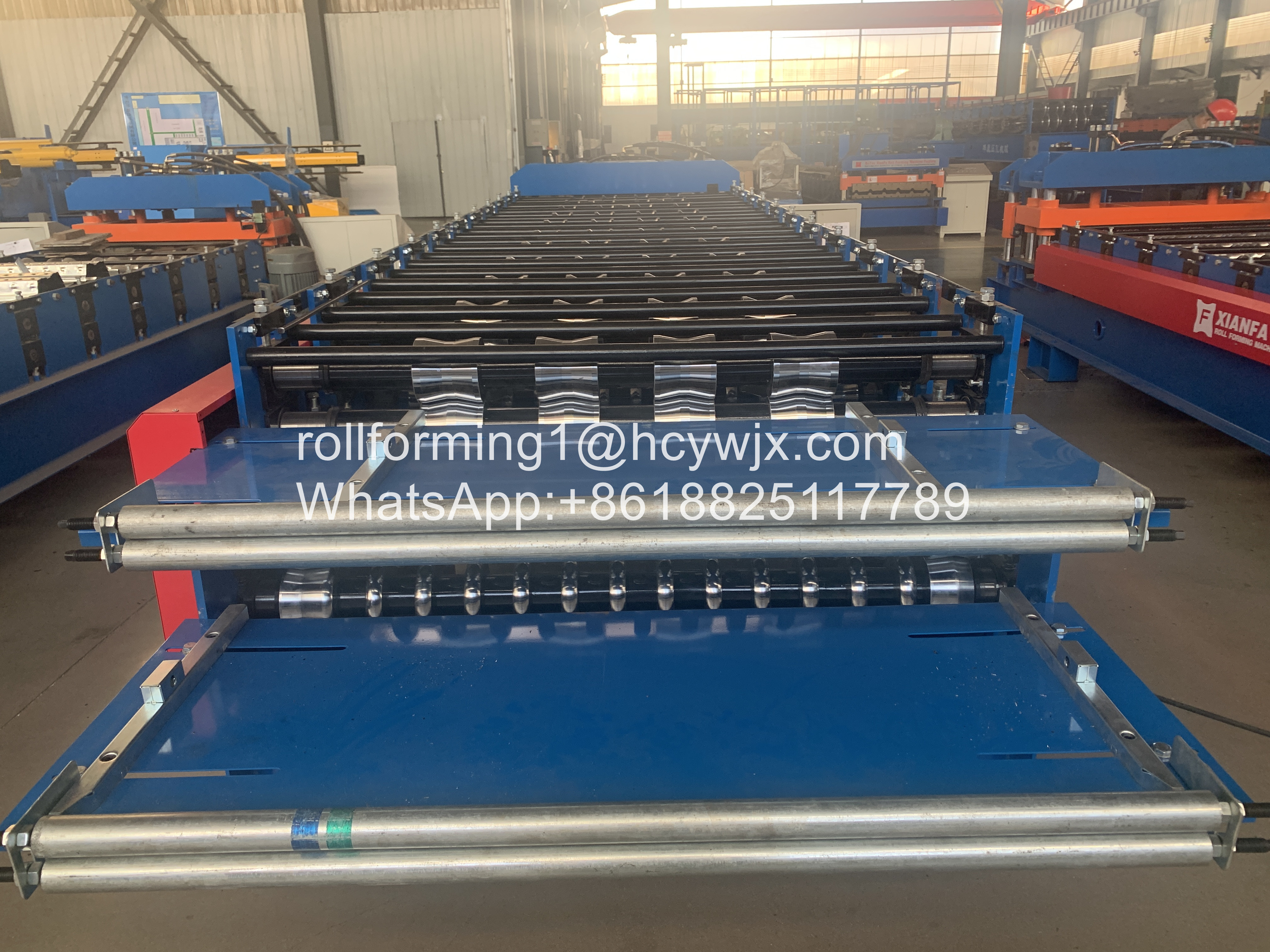

(2)मुख्य रोल बनाने की मशीन

• रोलर सामग्री: क्रोम के साथ एएसटीएम 1045 क्रोम प्लेटेड सतह;
• दस्ता व्यास: 70mm सामग्री: SAE1045 शमन और तड़के के साथ
• 350H बीम वेल्डिंग द्वारा मुख्य फ्रेम
• मशीन संरचना: गाइड स्तंभ

(3)हाइड्रोलिक कटिंग सिस्टम

• बनाने के बाद काटना: रोल बनाने के बाद शीट को आवश्यक लंबाई में काटें
• ब्लेड की सामग्री: सीआर 12, 58-62 एचआरसी कठोरता
• हाइड्रोलिक द्वारा बिजली काटना, 5.5KW
• काम का दबाव: 12Mpa समायोज्य
• लंबाई मापने: स्वचालित एन्कोडर लंबाई मापने
• लंबाई की सहनशीलता: प्रत्येक टुकड़ा अंत उत्पाद के लिए +/- 1.5 मिमी

(4) कंप्यूटर नियंत्रण कैबिनेट

• प्रोफ़ाइल लंबाई और मात्रा की प्रोग्राम करने योग्य सेटिंग
• ऑपरेटिंग सिस्टम भाषा: अंग्रेजी और चीनी
• लंबाई और मात्रा को नियंत्रित करने के लिए कंप्यूटर का उपयोग किया जाता है।मशीन स्वचालित रूप से लंबाई में कटौती करेगी और आवश्यक मात्रा प्राप्त होने पर रुक जाएगी

• पीएलसी: पैनासोनिक या ग्राहकीकरण

(5) ऑटो स्टेकर

• रन आउट मोटर पावर: 0.75KW
• अधिकतम स्टैकिंग लंबाई: 6m
• अधिकतम स्टैकिंग मोटाई: 300 मिमी
• अधिकतम स्टैकिंग वजन: लगभग 2.5 टन
