उत्पाद विवरण:
|
| प्रकार: | 15 किलोवाट मुख्य शक्ति के साथ विशेष यू शहतीर प्रोफाइल के लिए स्टील यू शहतीर रोल बनाने की मशीन | रोलर्स: | 14 |
|---|---|---|---|
| रोलर सामग्री: | नंबर 45 स्टील | गारंटी: | 12 महीने |
| हाई लाइट: | शहतीर रोल बनाने की मशीन,बनाने की मशीन रोलिंग |
||
| 1. उत्पाद विवरण |
(1).संक्षिप्त परिचय
द्वारा बनाया गया शहतीर सी शहतीर रूफ स्टील प्रोफाइल रोल बनाने की मशीन का व्यापक रूप से मुख्य शरीर के तनाव में उपयोग किया जाता है
बड़े और मध्यम आकार के निर्माण की संरचना, जैसे संयंत्र, गोदाम, लोकोमोटिव शेड,
हैंगर, प्रदर्शनी भवन।इसे आर्थिक और उच्च कुशल निर्माण सामग्री के रूप में जाना जाता है।
स्टील सी शहतीर में निम्नलिखित विशेषताएं हैं:
ए। हल्के वजन, कम लागत;
बी। चलाने में आसान: शहतीर को आपकी वास्तविक आवश्यकता के अनुसार बनाया और मुक्का मारा जा सकता है;
और इसे सीधे स्थापित किया जा सकता है।

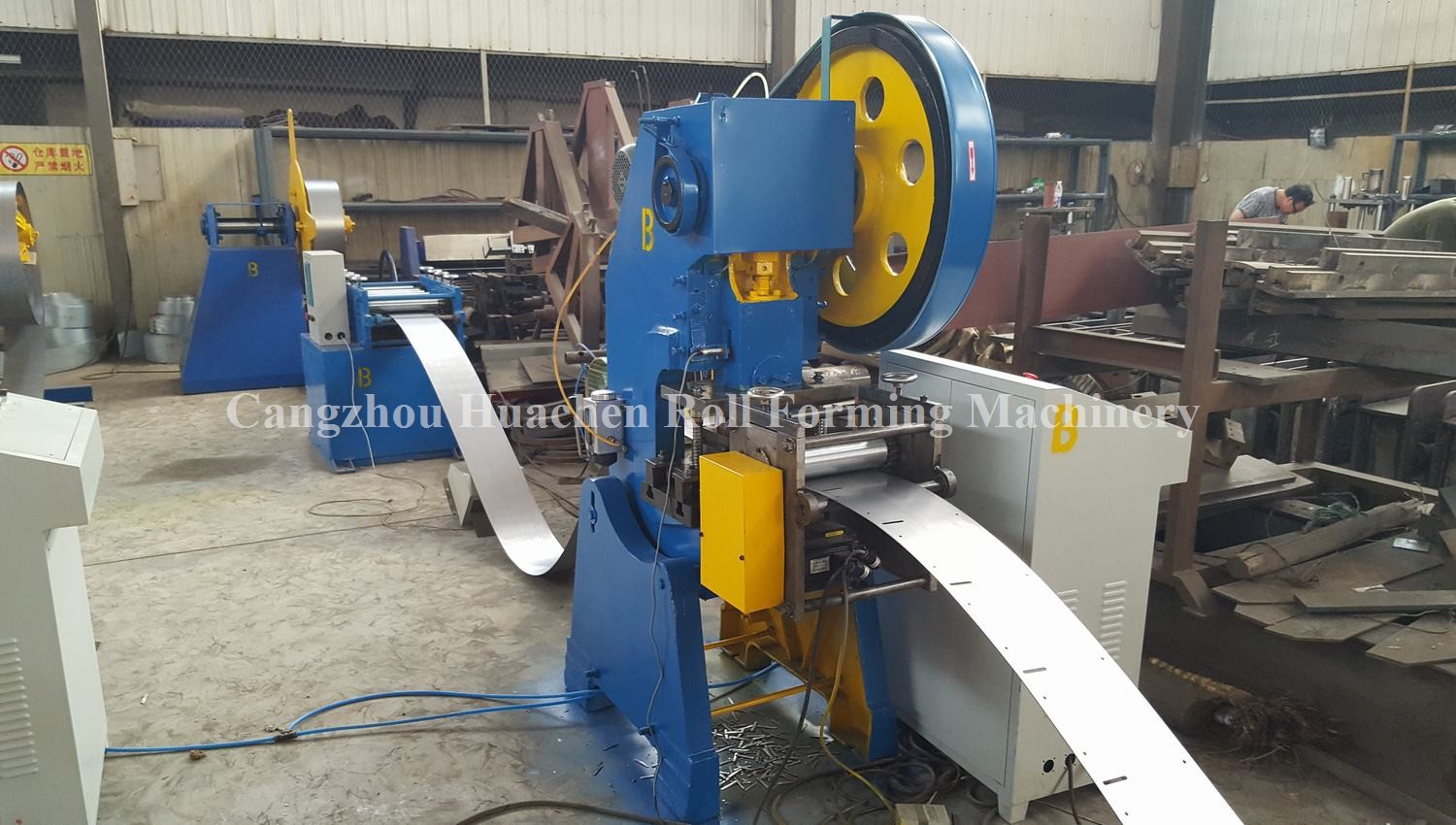

(2).रोल बनाने की मशीन का कार्य प्रवाह
कुंडल डिकॉयलिंग-कॉइल फीडिंग-लेवलिंग-रोल बनाने-पंचिंग (वैकल्पिक) -लंबाई मापने-शीट
कटिंग-शीट सपोर्टिंग
(3).तकनीकी विवरण
एक सामान्य
| उपयुक्त सामग्री | एचओटी रोल्ड स्ट्रिप स्टील, Q235 या समकक्ष |
| वास्तविक मोटाई | 1.5-3.0 मिमी |
| सामग्री चौड़ाई | 175-465 मिमी |
| आयाम | लगभग 10.0 * 1.2 * 1.75 मीटर (एल * डब्ल्यू * एच) , ड्राइंग के अनुसार |
| कार्यालय | लगभग 20.0 * 2.7 मीटर (एल * डब्ल्यू) |
|
लंबाई की चादर |
आप अपनी जरूरत के हिसाब से लंबाई सेट कर सकते हैं। इसे पीएलसी द्वारा नियंत्रित किया जाता है कौन सुनिश्चित कर सकते हैं शुद्धता ± 1 मिमी। |
| काट रहा है |
सेट पर आने पर अपने आप रुकना और काटना लंबाई |
बी घटक विवरण
| रोलर सामग्री | उच्च ग्रेड 45 # स्टील।हार्ड क्रोम चढ़ाना, 0.05 मिमी। |
| मुख्य फ्रेम | 400# स्टील।अधिक स्थिर और कोई हिलना नहीं। |
| मध्य प्लेट |
16 मिमी।हम स्थिरता सुनिश्चित करने के लिए मोटी प्लेटों का उपयोग करते हैं हमारे उत्पादों की। |
| चरण बनाना | 11-16, ड्राइंग के अनुसार। |
| दस्ता सामग्री | Φ70 मिमी, उच्च ग्रेड 45# स्टील। |
|
उपचार प्रक्रिया: तड़के- खत्म मोड़, उच्च कठोरता, विकृत करने के लिए कठिन। |
|
|
काट रहा है ब्लेड सामग्री |
Cr12, कठोरता HRC60-62। |
| उपचार प्रक्रिया: गर्मी उपचार- विमान घर्षण- तार इलेक्ट्रोड काटने। |
सी इलेक्ट्रिक घटक
| उपयुक्त शक्ति | 380V, 50 हर्ट्ज, 3 चरण या आपकी आवश्यकता के अनुसार। |
| स्क्रीन | 7 इंच टच स्क्रीन, संचालित करने में आसान। |
| पीएलसी | डेल्टा DVP14ES |
|
विभिन्न परिस्थितियों के अनुकूल, जैसे नमी, विद्युत चुम्बकीय अशांति। |
|
| आवृत्ति कनवर्टर |
डेल्टा वीएफडी-एम।इसे काटने से पहले धीमा होने का फायदा है, लंबाई सटीकता सुनिश्चित करने के लिए (± 1 मिमी, औद्योगिक मानक ± 3 मिमी से कहीं बेहतर)। |
|
लंबाई मापन उपकरण |
ओमरोन, जापान में बनाया गया। |
| इसमें उच्च सटीकता और स्थिरता के साथ सुविधाएँ हैं। |
हमारा फायदा
संदर्भ प्रोफ़ाइल चित्रकारी
