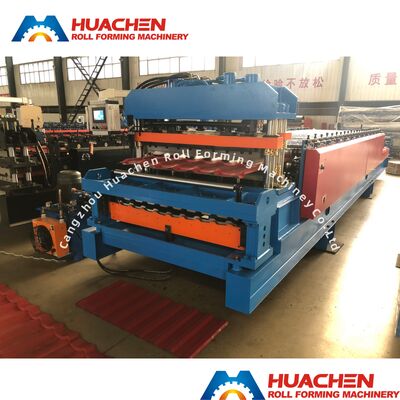

डबल लेयर रोल फोर्मिंग मशीन दो खंडों में सीमित साइट क्षेत्रों को तेजी से उत्पाद परिवर्तन के साथ बनाने में सक्षम है। यह किफायती समाधान दो मॉडल को एक इकाई में जोड़ता है,प्लेट बदलने का समय कम करना और आउटपुट दर बढ़ाना.
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री का प्रकार | पीपीजीआई/जीआई |
| मोटाई | 0.3-0.6 मिमी |
| चौड़ाई | 1250 मिमी |
| रोलर स्टेशन | ऊपर: 10 स्टेशन; नीचे: 15 स्टेशन |
| रोलर और शाफ्ट सामग्री | 45# इस्पात को बुझाना और कोटिंग करना |
| शाफ्ट का व्यास | Φ70 मिमी |
| कटर सामग्री | CR12 |
| ड्राइव प्रकार | चेन ड्राइव |
| गति | 15 मीटर/मिनट |
| कुल शक्ति | 5.5+5.5KW |
| वोल्टेज | 380V 50Hz 3 चरण (अनुकूलित किया जा सकता है) |
| घटक | विवरण और विनिर्देश |
|---|---|
| 5T मैनुअल डेकोइलर |
 कॉइल का समर्थन करता है और घूर्णी गति को सक्षम करता है।
|
| फ़ीडिंग टेबल और प्री-कटर |
गाइड सही स्थिति में रोल और रोल बनाने अनुभाग के लिए निर्देशित करता है। सामग्री परिवर्तन के दौरान सुविधाजनक पूर्व-कटिंग के लिए हाथ खींच काटने की डिवाइस शामिल है। |
| शाफ्ट और रोलर |
सामग्रीः 45# स्टील सड़न और चढ़ाना। प्रसंस्कृत रोलर्स चिकनी, कठोर, जंग प्रतिरोधी हैं, और शीट खरोंच को रोकते हैं। |
| हाइड्रोलिक पंप स्टेशन |
काटने के कार्य के लिए कटर चलाता है। 46 # हाइड्रोलिक तेल का उपयोग करता है। आंतरिक परिसंचरण शीतलन के लिए शीतलन पंखे से लैस है। सोलेनोइड वाल्व ब्रांडः Huade। |
| टच स्क्रीन नियंत्रण कैबिनेट |
स्वचालित और मैनुअल मोड की सुविधा है। टचस्क्रीन के माध्यम से इकाई लंबाई और मात्रा को सेट करने की अनुमति देता है।
|
| प्रेसिंग सेक्शन और कटर |
ब्लेड सामग्रीः सीआर12। उच्च शक्ति, उत्कृष्ट कठोरता और उत्कृष्ट पहनने के प्रतिरोध की विशेषता है। |
| आउटपुट तालिका | ढाले हुए उत्पादों को इकट्ठा करता है। उत्पाद को बिना खरोंच के आगे बढ़ाने के लिए रोलर्स से लैस ब्रैकेट। |
| भाग | मात्रा |
|---|---|
| चेन | 2 सेट |
| सोलेनोइड वाल्व | 1 सेट |
| यात्रा स्विच | 2 सेट |
| ओपन-एंड फ्रेंच कुंजी | 2 सेट |
| हेक्सागोन फ्रिंच | 2 सेट |
| काउंटर | 1 सेट |
| कुंजी | 2 सेट |
| तेल सील | 1 सेट |
